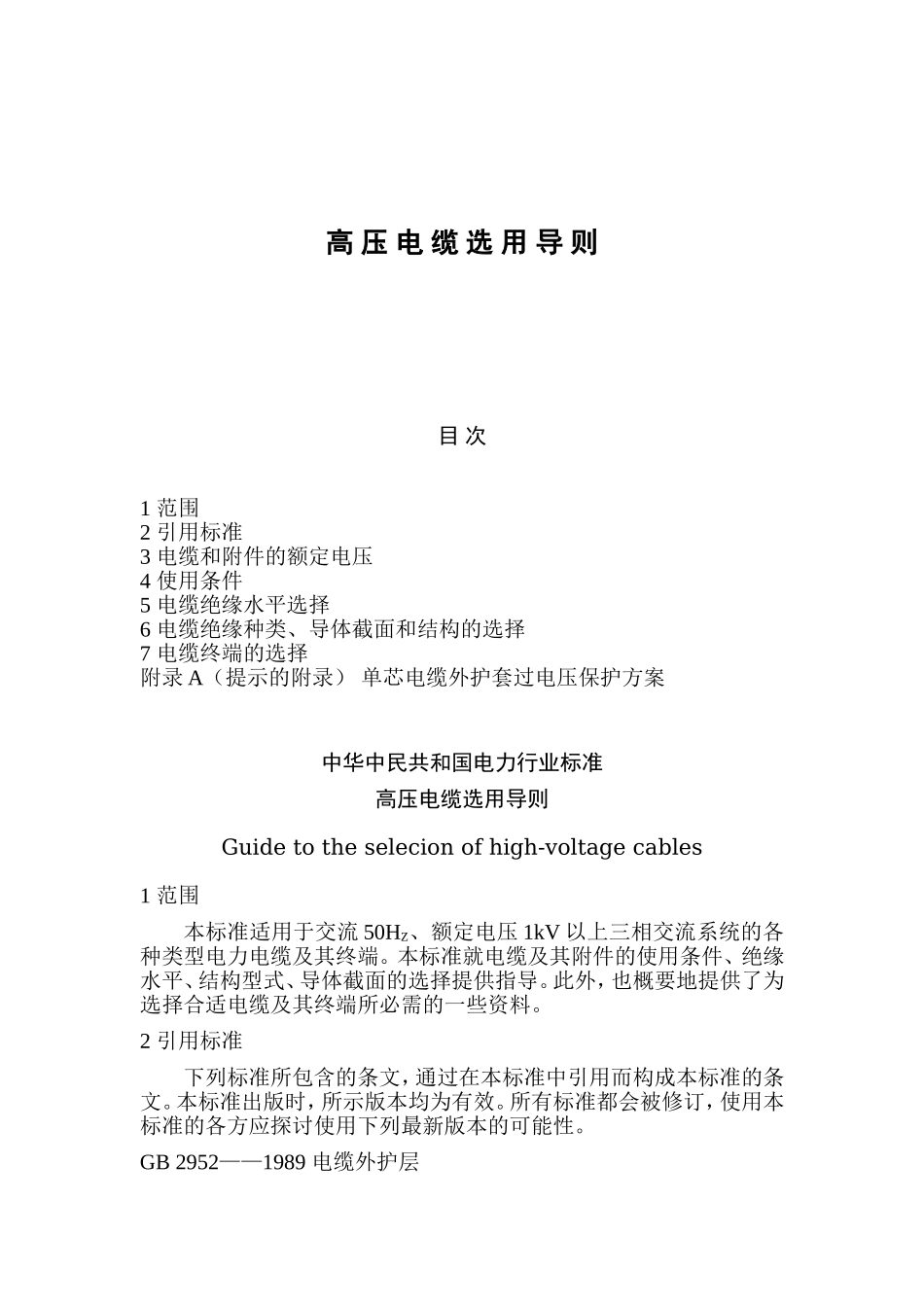

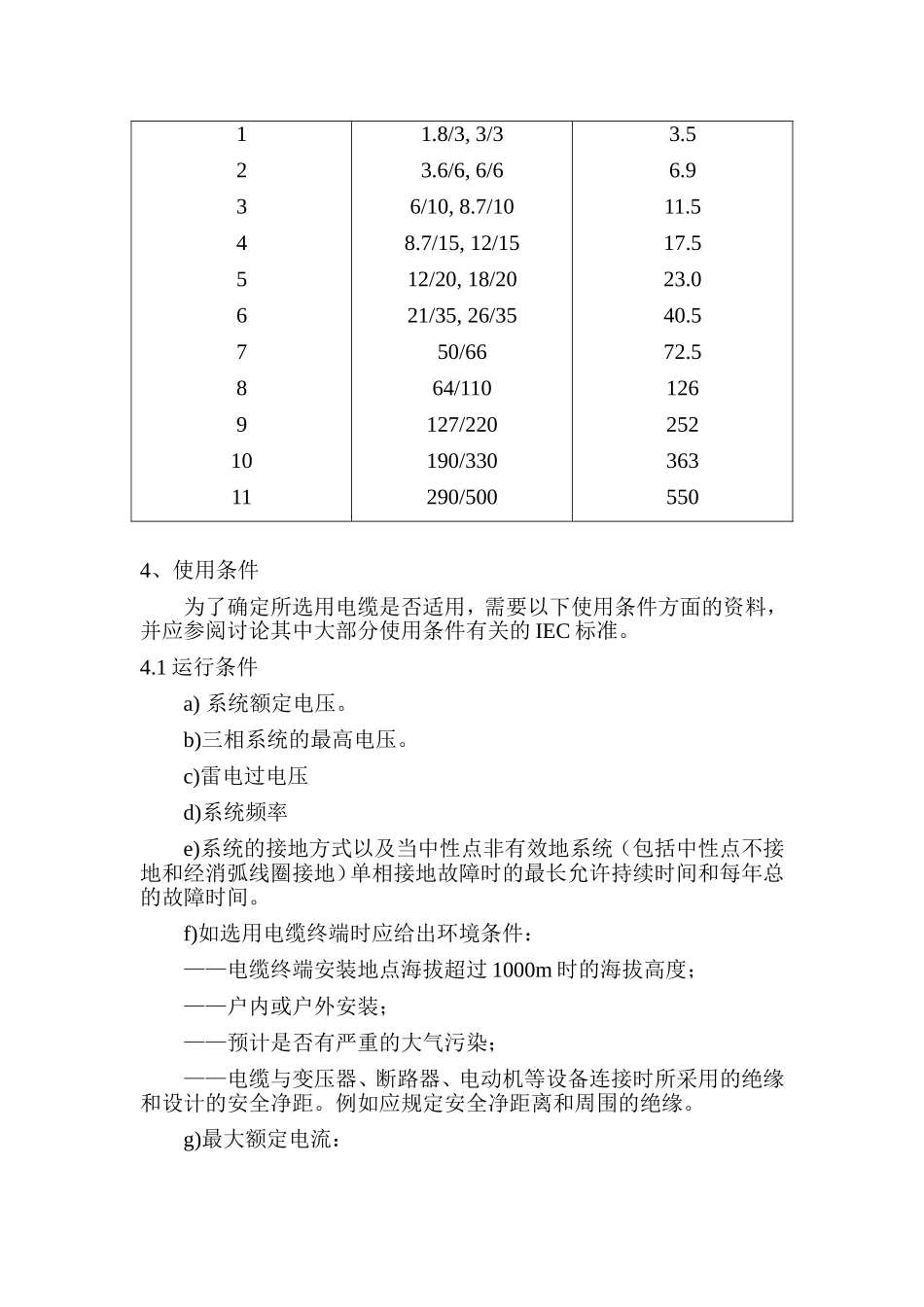

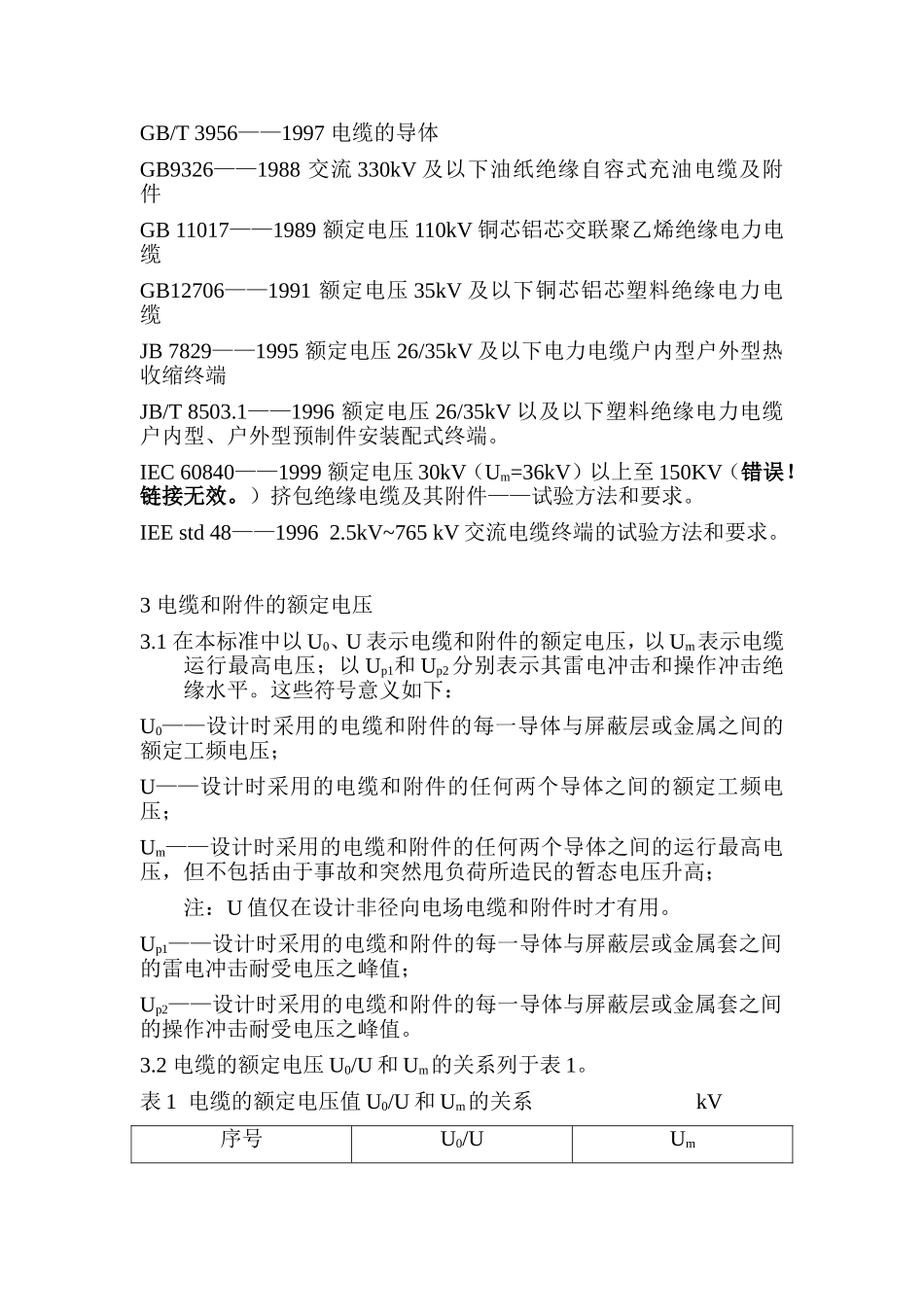

高 压 电 缆 选 用 导 则目 次1 范围2 引用标准3 电缆和附件的额定电压4 使用条件5 电缆绝缘水平选择6 电缆绝缘种类、导体截面和结构的选择7 电缆终端的选择附录 A（提示的附录） 单芯电缆外护套过电压保护方案中华中民共和国电力行业标准高压电缆选用导则Guide to the selecion of high-voltage cables1 范围本标准适用于交流 50HZ、额定电压 1kV 以上三相交流系统的各种类型电力电缆及其终端。本标准就电缆及其附件的使用条件、绝缘水平、结构型式、导体截面的选择提供指导。此外，也概要地提供了为选择合适电缆及其终端所必需的一些资料。2 引用标准下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列最新版本的可能性。GB 2952——1989 电缆外护层GB/T 3956——1997 电缆的导体GB9326——1988 交流 330kV 及以下油纸绝缘自容式充油电缆及附件GB 11017——1989 额定电压 110kV 铜芯铝芯交联聚乙烯绝缘电力电缆GB12706——1991 额定电压 35kV 及以下铜芯铝芯塑料绝缘电力电缆JB 7829——1995 额定电压 26/35kV 及以下电力电缆户内型户外型热收缩终端JB/T 8503.1——1996 额定电压 26/35kV 以及以下塑料绝缘电力电缆户内型、户外型预制件安装配式终端。IEC 60840——1999 额定电压 30kV（Um=36kV）以上至 150KV（错误！链接无效。）挤包绝缘电缆及其附件——试验方法和要求。IEE std 48——1996 2.5kV~765 kV 交流电缆终端的试验方法和要求。3 电缆和附件的额定电压 3.1 在本标准中以 U0、U 表示电缆和附件的额定电压，以 Um表示电缆运行最高电压；以 Up1和 Up2分别表示其雷电冲击和操作冲击绝缘水平。这些符号意义如下：U0——设计时采用的电缆和附件的每一导体与屏蔽层或金属之间的额定工频电压；U——设计时采用的电缆和附件的任何两个导体之间的额定工频电压；Um——设计时采用的电缆和附件的任何两个导体之间的运行最高电压，但不包括由于事故和突然甩负荷所造民的暂态电压升高；注：U 值仅在设计非径向电场电缆和附件时才有用。Up1——设计时采用的电缆和附件的每一导体与屏蔽层或金属套之间的雷电冲击耐受电压之峰值；Up2——设计时采用的电缆和附件的每一导体与屏蔽层或金属套之间的操作冲击耐受电压之峰值。3.2 电缆的额定电压 U0/U 和 Um的关系列于表 1。 ...
