测量小灯泡电功率VIP免费

测量小灯泡电功率测量小灯泡电功率测量小灯泡电功率

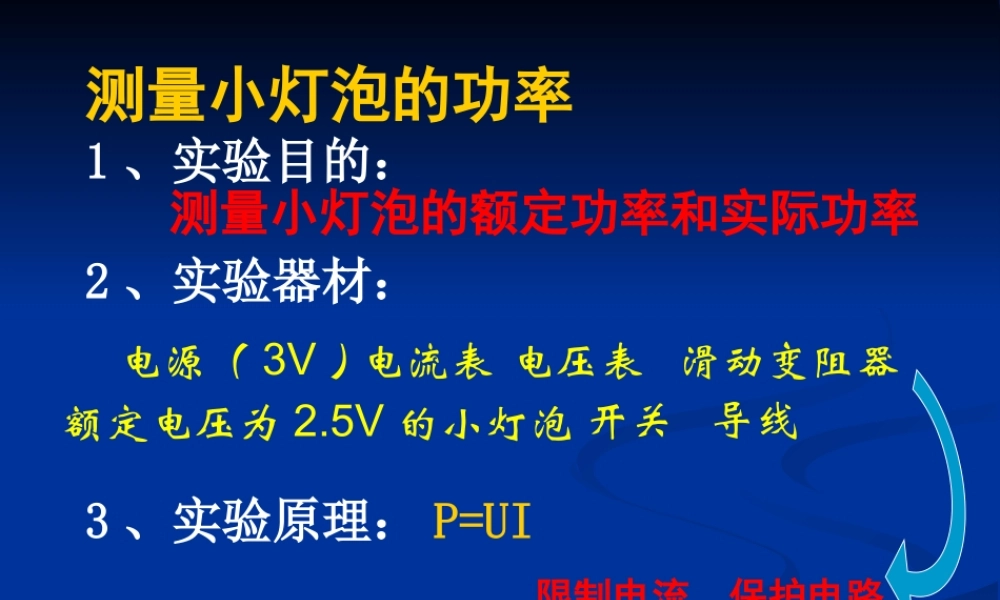

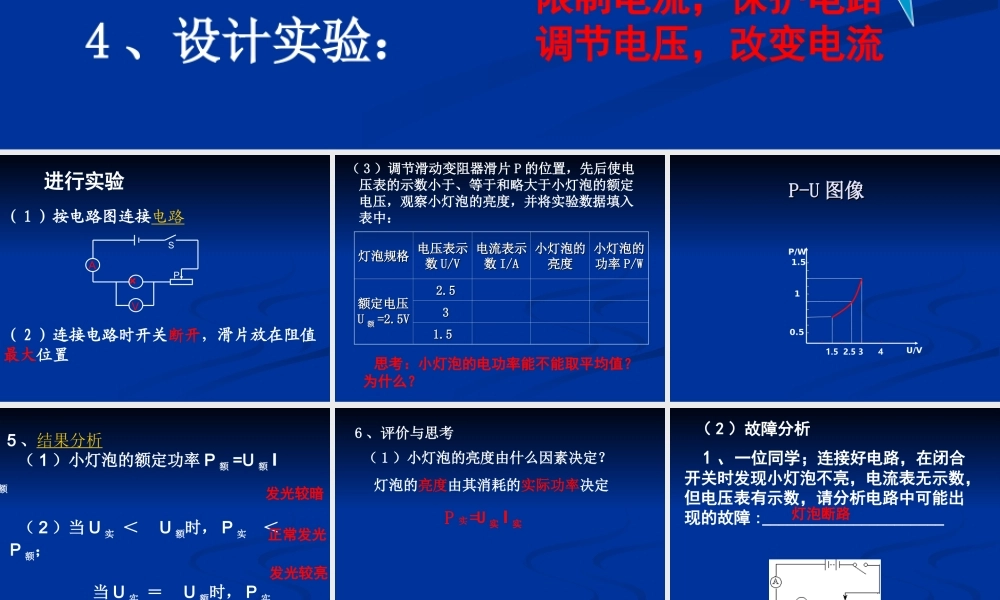

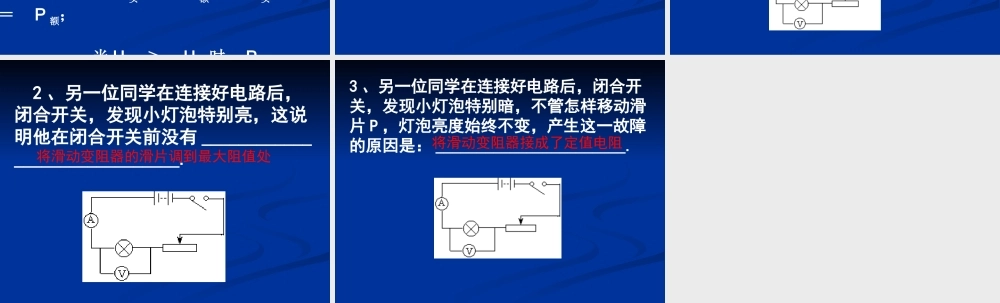

测量小灯泡的功率1 、实验目的: 2 、实验器材:3 、实验原理: P=UI4 、设计实验:电源( 3V )电流表 电压表额定电压为 2.5V 的小灯泡 开关导线滑动变阻器测量小灯泡的额定功率和实际功率限制电流,保护电路调节电压,改变电流 ( 1 )按电路图连接电路( 2 )连接电路时开关断开,滑片放在阻值最大位置VA×SP进行实验 ( 3 )调节滑动变阻器滑片 P 的位置,先后使电压表的示数小于、等于和略大于小灯泡的额定电压,观察小灯泡的亮度,并将实验数据填入表中:灯泡规格灯泡规格 电压表示电压表示数数 U/VU/V电流表示电流表示数数 I/AI/A小灯泡的小灯泡的亮度亮度小灯泡的小灯泡的功率功率 P/WP/W额定电压额定电压UU 额额 =2.5V=2.5V 2.52.5 331.51.5 思考:小灯泡的电功率能不能取平均值?为什么? P-UP-U 图像图像U/VP/W1.5 2.5 3 40.511.5 5 、结果分析 ( 1 )小灯泡的额定功率 P 额 =U 额 I额 ( 2 )当 U 实 < U 额时, P 实 < P 额; 当 U 实 = U 额时, P 实 = P 额; 当 U 实 > U 额时, P 实 > P 额; 正常发光发光较暗发光较亮 6 、评价与思考( 1 )小灯泡的亮度由什么因素决定?灯泡的亮度由其消耗的实际功率决定P 实=U 实 I 实 ( 2 )故障分析 1 、一位同学;连接好电路,在闭合开关时发现小灯泡不亮,电流表无示数,但电压表有示数,请分析电路中可能出现的故障 :______________________灯泡断路 2 、另一位同学在连接好电路后,闭合开关,发现小灯泡特别亮,这说明他在闭合开关前没有 ______________________________.将滑动变阻器的滑片调到最大阻值处 3 、另一位同学在连接好电路后,闭合开关,发现小灯泡特别暗,不管怎样移动滑片 P ,灯泡亮度始终不变,产生这一故障的原因是: _______________________.将滑动变阻器接成了定值电阻
