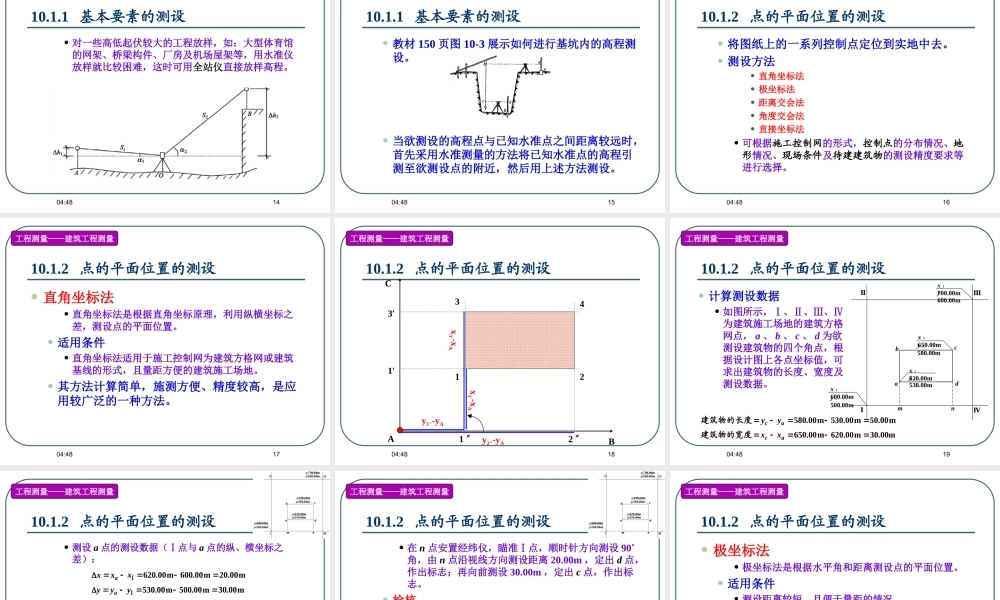

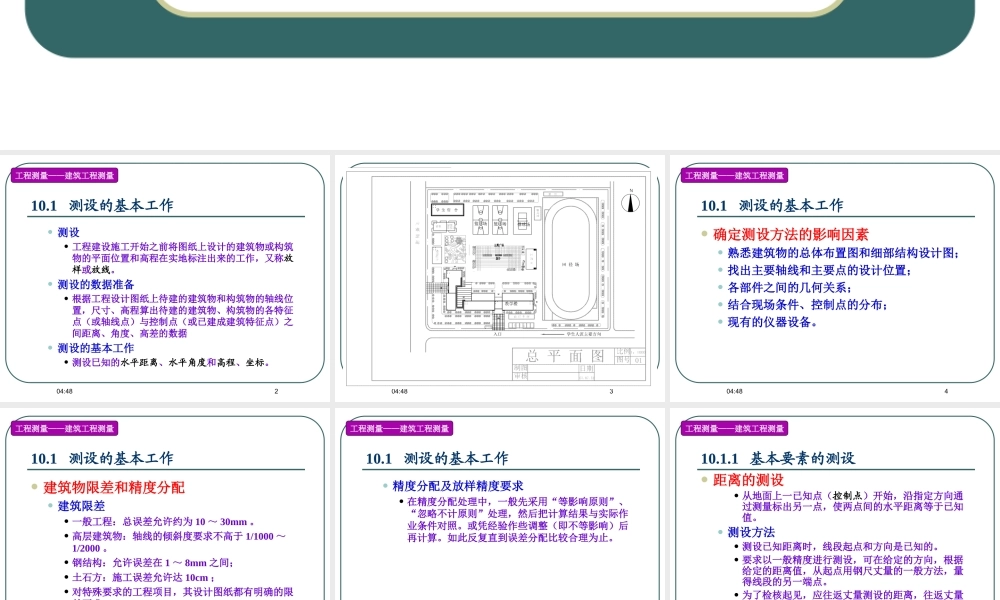

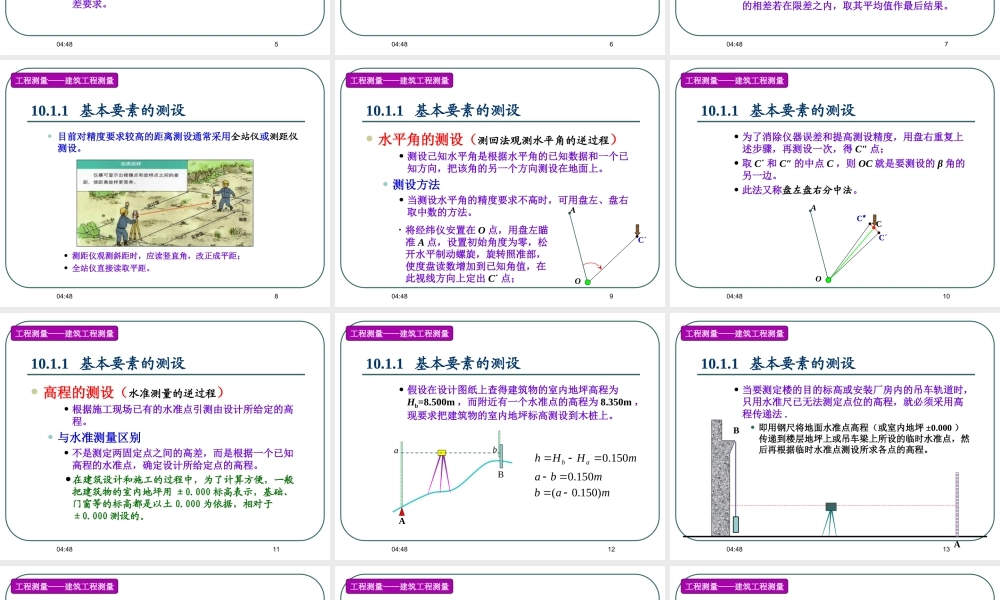

测量学Surveying第十章建筑工程测量工程测量——建筑工程测量04:48210.1 测设的基本工作• 测设• 工程建设施工开始之前将图纸上设计的建筑物或构筑物的平面位置和高程在实地标注出来的工作，又称放样或放线。• 测设的数据准备• 根据工程设计图纸上待建的建筑物和构筑物的轴线位置，尺寸、高程算出待建的建筑物、构筑物的各特征点（或轴线点）与控制点（或已建成建筑特征点）之间距离、角度、高差的数据• 测设的基本工作• 测设巳知的水平距离、水平角度和高程、坐标。工程测量——建筑工程测量04:483工程测量——建筑工程测量04:48410.1 测设的基本工作 确定测设方法的影响因素• 熟悉建筑物的总体布置图和细部结构设计图；• 找出主要轴线和主要点的设计位置；• 各部件之间的几何关系；• 结合现场条件、控制点的分布；• 现有的仪器设备。工程测量——建筑工程测量04:48510.1 测设的基本工作 建筑物限差和精度分配• 建筑限差• 一般工程：总误差允许约为 10 ～ 30mm 。• 高层建筑物：轴线的倾斜度要求不高于 1/1000 ～1/2000 。• 钢结构：允许误差在 1 ～ 8mm 之间；• 土石方：施工误差允许达 10cm ；• 对特殊要求的工程项目，其设计图纸都有明确的限差要求。工程测量——建筑工程测量04:48610.1 测设的基本工作• 精度分配及放样精度要求• 在精度分配处理中，一般先采用“等影响原则”、“忽略不计原则”处理，然后把计算结果与实际作业条件对照。或凭经验作些调整（即不等影响）后再计算。如此反复直到误差分配比较合理为止。工程测量——建筑工程测量04:48710.1.1 基本要素的测设 距离的测设• 从地面上一已知点（控制点）开始，沿指定方向通过测量标出另一点，使两点间的水平距离等于已知值。• 测设方法• 测设已知距离时，线段起点和方向是已知的。• 要求以一般精度进行测设，可在给定的方向，根据给定的距离值，从起点用钢尺丈量的一般方法，量得线段的另一端点。• 为了检核起见，应往返丈量测设的距离，往返丈量的相差若在限差之内，取其平均值作最后结果。 工程测量——建筑工程测量04:48810.1.1 基本要素的测设• 目前对精度要求较高的距离测设通常采用全站仪或测距仪测设。• 测距仪观测斜距时，应读竖直角，改正成平距；• 全站仪直接读取平距。工程测量——建筑工程测量04:48910.1.1 基本要素的测设 水平角的测设（测回法观测水平角的逆过程）• 测设己...
