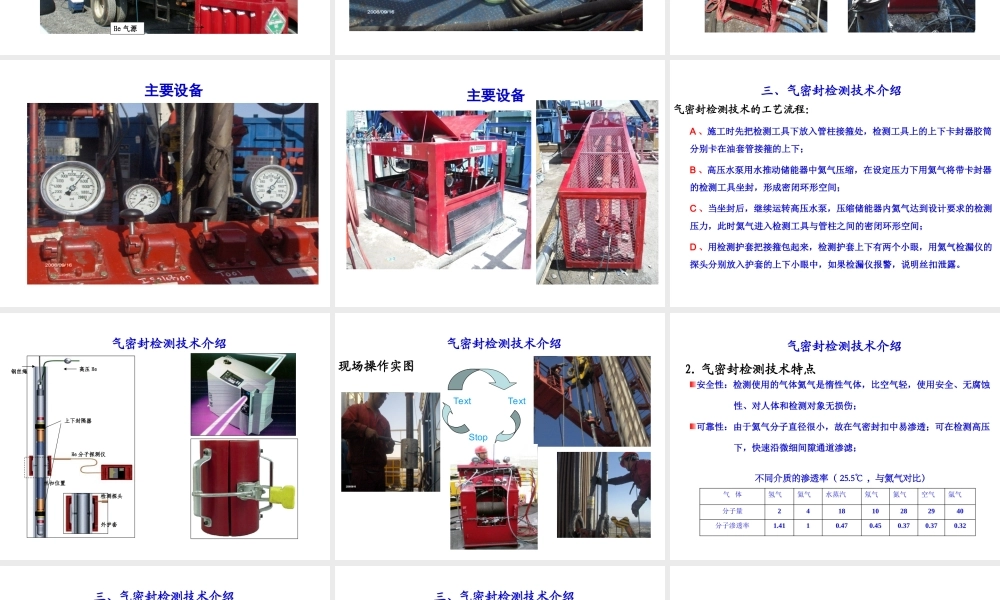

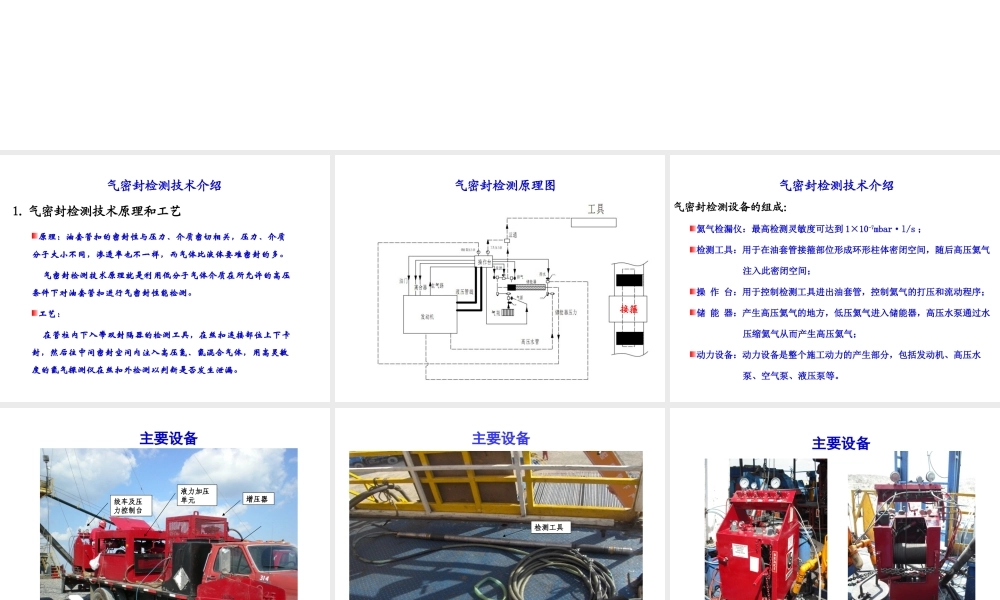

1. 气密封检测技术原理和工艺 原理：油套管扣的密封性与压力、介质密切相关，压力、介质分子大小不同，渗透率也不一样，而气体比液体要难密封的多。 气密封检测技术原理就是利用低分子气体介质在所允许的高压条件下对油套管扣进行气密封性能检测。工艺： 在管柱内下入带双封隔器的检测工具，在丝扣连接部位上下卡封，然后往中间密封空间内注入高压氮、氦混合气体，用高灵敏度的氦气探测仪在丝扣外检测以判断是否发生泄漏。 气密封检测技术介绍气密封检测原理图接箍气密封检测设备的组成：氦气检漏仪：最高检测灵敏度可达到 1×10-7mbar·l/s ；检测工具：用于在油套管接箍部位形成环形柱体密闭空间，随后高压氦气 注入此密闭空间；操 作 台：用于控制检测工具进出油套管，控制氦气的打压和流动程序；储 能 器：产生高压氦气的地方，低压氦气进入储能器，高压水泵通过水 压缩氦气从而产生高压氦气；动力设备：动力设备是整个施工动力的产生部分，包括发动机、高压水 泵、空气泵、液压泵等。气密封检测技术介绍主要设备液力加压单元增压器He 气源绞车及压力控制台主要设备检测工具主要设备主要设备主要设备气密封检测技术的工艺流程：A 、施工时先把检测工具下放入管柱接箍处，检测工具上的上下卡封器胶筒分别卡在油套管接箍的上下；B 、高压水泵用水推动储能器中氦气压缩，在设定压力下用氦气将带卡封器的检测工具坐封，形成密闭环形空间；C 、当坐封后，继续运转高压水泵，压缩储能器内氦气达到设计要求的检测压力，此时氦气进入检测工具与管柱之间的密闭环形空间；D 、用检测护套把接箍包起来，检测护套上下有两个小眼，用氦气检漏仪的探头分别放入护套的上下小眼中，如果检漏仪报警，说明丝扣泄露。三、气密封检测技术介绍丝扣位置高压 He钢丝绳He 分子探测仪上下封隔器检测探头外护套气密封检测技术介绍现场操作实图TextTextStop气密封检测技术介绍2. 气密封检测技术特点安全性：检测使用的气体氦气是惰性气体，比空气轻，使用安全、无腐蚀 性、对人体和检测对象无损伤；可靠性：由于氦气分子直径很小，故在气密封扣中易渗透；可在检测高压 下，快速沿微细间隙通道渗滤；气密封检测技术介绍 气 体氢气氦气水蒸汽氖气氮气空气氩气分子量241810282940分子渗透率1.4110.470.450.370.370.32不同介质的渗透率（ 25.5℃ ，与氦气对比）灵敏性：最低能检测出泄露率为 1×10-7mbar·l/s 的氦气泄露；及时性：对泄漏油套管...
