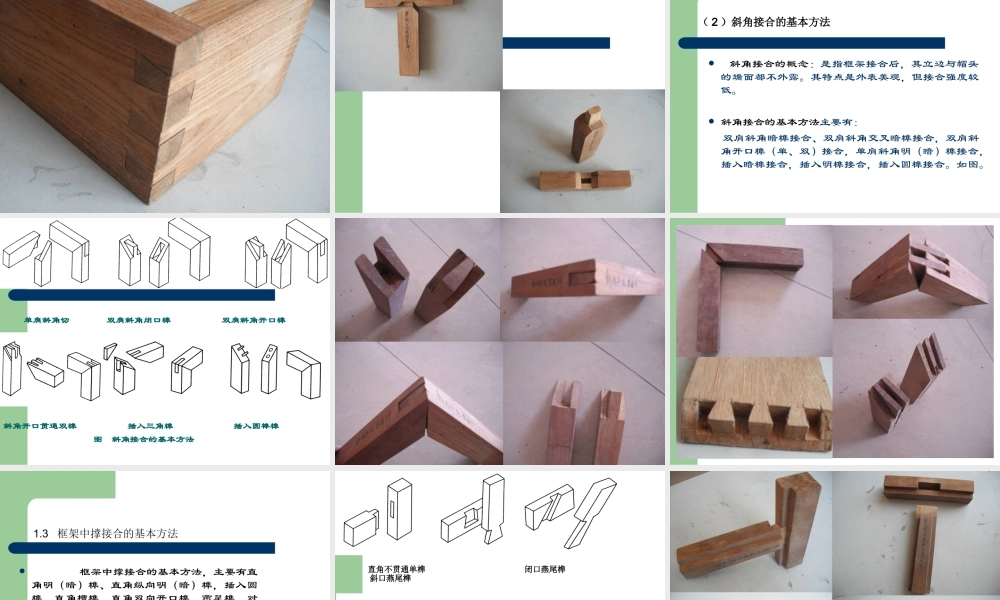

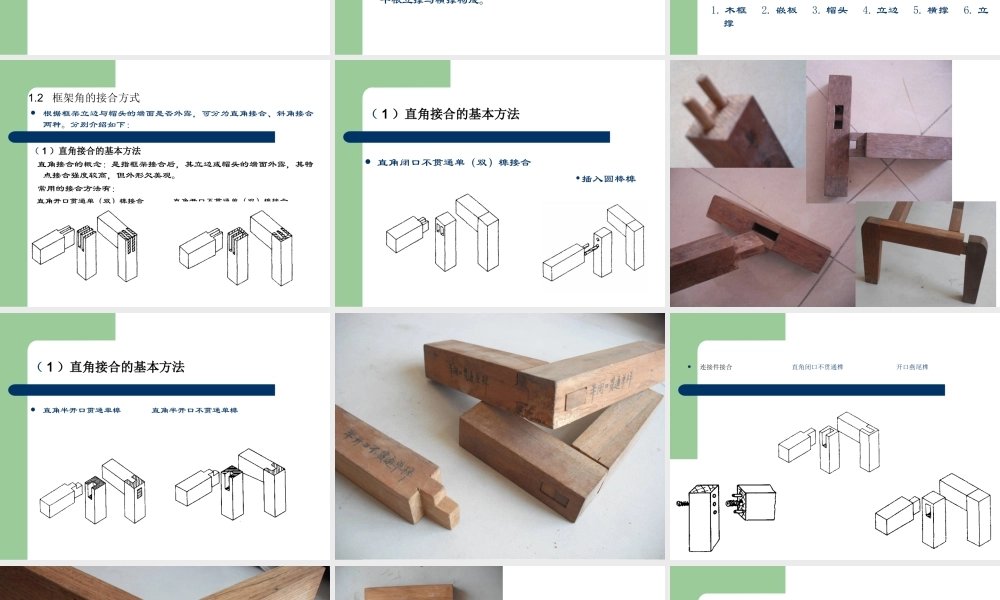

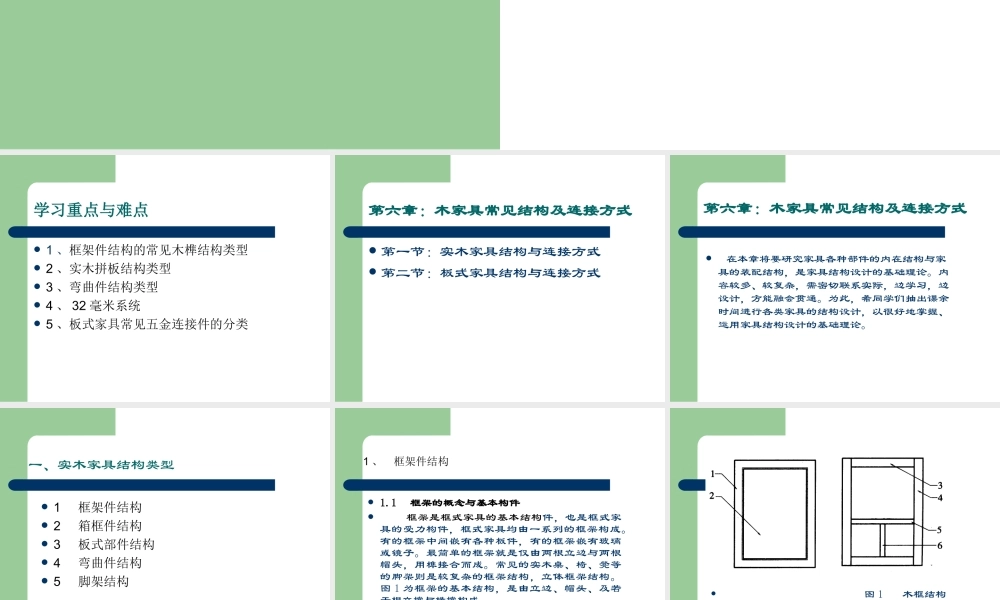

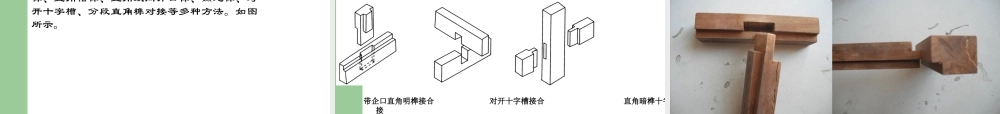

第六章：木家具常见结构及连接方式 林学院 郭琼 学习重点与难点 1 、框架件结构的常见木榫结构类型 2 、实木拼板结构类型 3 、弯曲件结构类型 4 、 32 毫米系统 5 、板式家具常见五金连接件的分类 第六章：木家具常见结构及连接方式 第一节：实木家具结构与连接方式 第二节：板式家具结构与连接方式  在本章将要研究家具各种部件的内在结构与家具的装配结构，是家具结构设计的基础理论。内容较多、较复杂，需密切联系实际，边学习，边设计，方能融会贯通。为此，希同学们抽出课余时间进行各类家具的结构设计，以很好地掌握、运用家具结构设计的基础理论。第六章：木家具常见结构及连接方式 一、实木家具结构类型 1 框架件结构 2 箱框件结构 3 板式部件结构 4 弯曲件结构 5 脚架结构 1 、 框架件结构 1.1 框架的概念与基本构件 框架是框式家具的基本结构件，也是框式家具的受力构件，框式家具均由一系列的框架构成。有的框架中间嵌有各种板件，有的框架嵌有玻璃或镜子。最简单的框架就是仅由两根立边与两根帽头，用榫接合而成。常见的实木桌、椅、凳等的脚架则是较复杂的框架结构，立体框架结构。图 1 为框架的基本结构，是由立边、帽头、及若干根立撑与横撑构成。  图 1 木框结构1. 木框 2. 嵌板 3. 帽头 4. 立边 5. 横撑 6. 立撑 1.2 框架角的接合方式 根据框架立边与帽头的端面是否外露，可分为直角接合、斜角接合两种。分别介绍如下： （ 1 ）直角接合的基本方法 直角接合的概念：是指框架接合后，其立边或帽头的端面外露，其特点接合强度较高，但外形欠美观。 常用的接合方法有： 直角开口贯通单（双）榫接合 直角开口不贯通单（双）榫接合  直角闭口不贯通单（双）榫接合•插入圆棒榫（ 1 ）直角接合的基本方法 直角半开口贯通单榫 直角半开口不贯通单榫 （ 1 ）直角接合的基本方法 连接件接合 直角闭口不贯通榫 开口燕尾榫 （ 2 ）斜角接合的基本方法  斜角接合的概念：是指框架接合后，其立边与帽头的端面都不外露。其特点是外表美观，但接合强度较低。 斜角接合的基本方法主要有： 双肩斜角暗榫接合、双肩斜角交叉暗榫接合，双肩斜角开口榫（单、双）接合，单肩斜角明（暗）榫接合，插入暗榫接合，插入明榫接合，插入圆榫接合。如图。 单肩斜角切 双肩斜角闭口榫 双肩斜角开口榫斜角开口贯通双榫 插...
