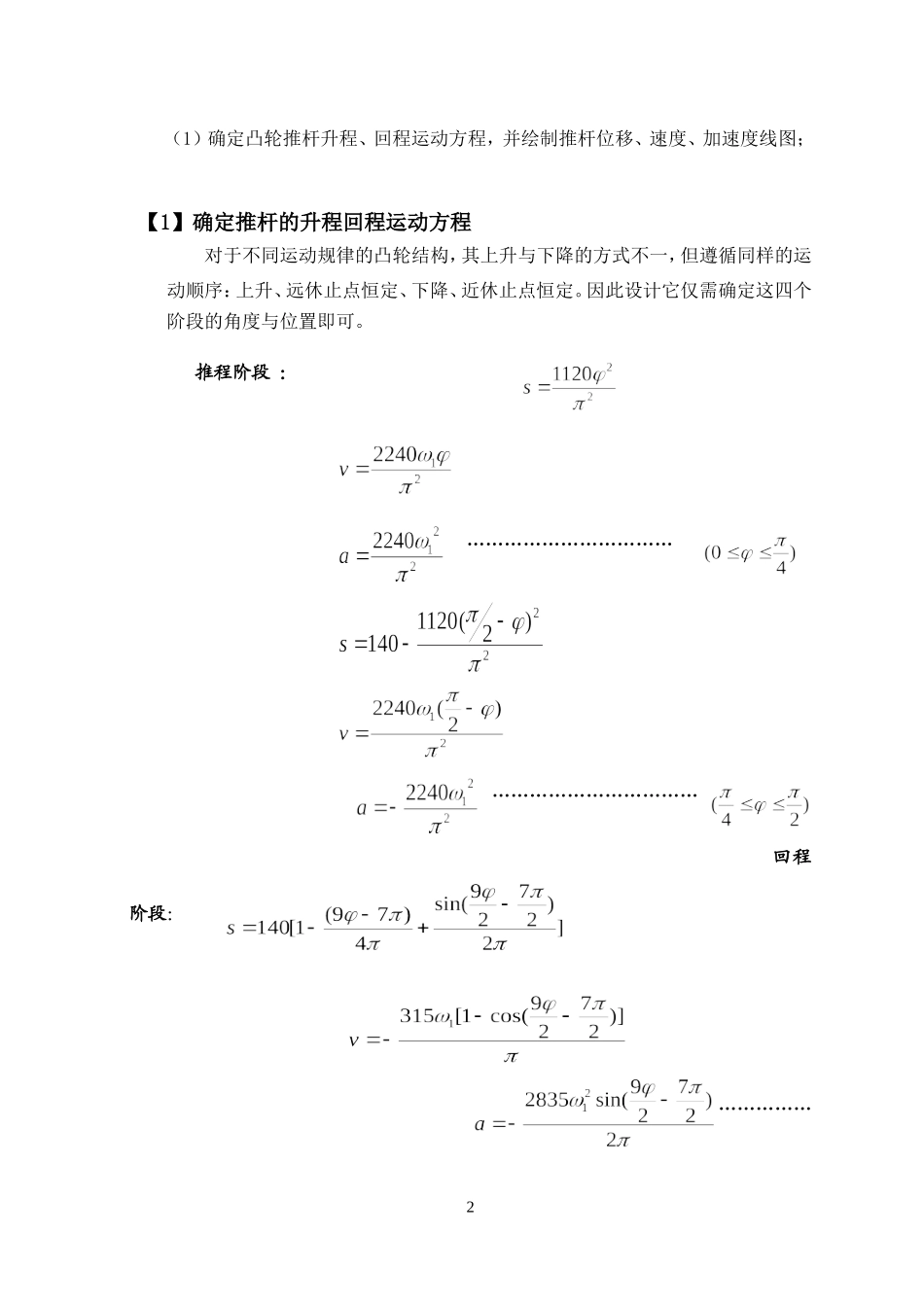

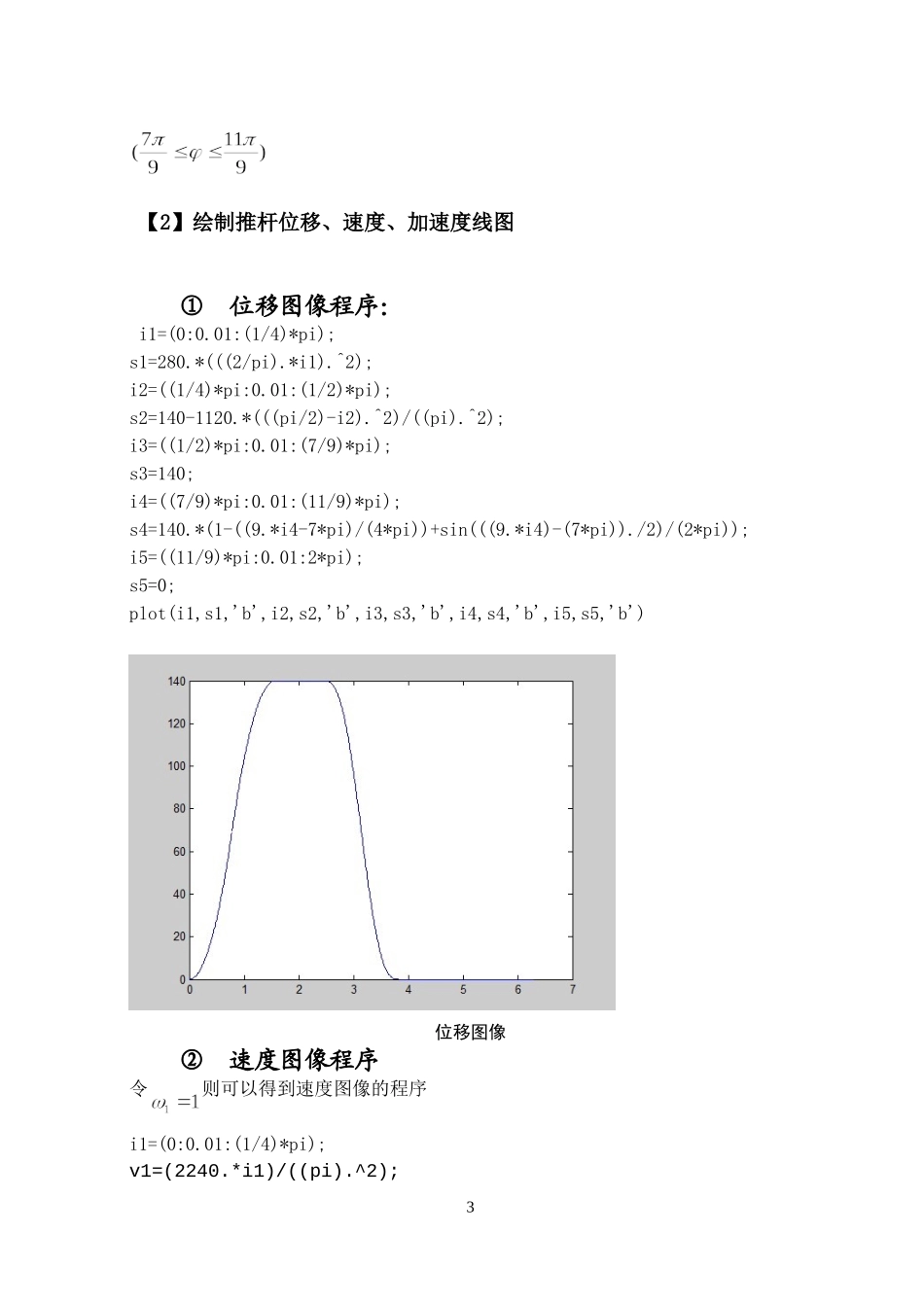

凸轮机构设计1.设计题目如图 2-1 所示直动从动件盘形凸轮机构，其原始参数见表 2-1。从表 2-1 中选择一组凸轮机构的原始参数，据此设计该凸轮机构。表 2-1 凸轮机构原始参数升程（mm）升程运动角（ ）升程运动规律升程许用压力角（ ）回程运动角（ ）回程运动规律回程许用压力角（ ）远休止角（ ）近休止角（ ）14090等加速等减速4080正弦70501402.凸轮机构的设计要求1图 2-1（1）确定凸轮推杆升程、回程运动方程，并绘制推杆位移、速度、加速度线图； 【1】确定推杆的升程回程运动方程对于不同运动规律的凸轮结构，其上升与下降的方式不一，但遵循同样的运动顺序：上升、远休止点恒定、下降、近休止点恒定。因此设计它仅需确定这四个阶段的角度与位置即可。 推程阶段 ： …………………………… …………………………… 回程阶段： …………… 2 【2】绘制推杆位移、速度、加速度线图 ① 位移图像程序： i1=(0:0.01:(1/4)*pi);s1=280.*(((2/pi).*i1).^2);i2=((1/4)*pi:0.01:(1/2)*pi);s2=140-1120.*(((pi/2)-i2).^2)/((pi).^2);i3=((1/2)*pi:0.01:(7/9)*pi);s3=140;i4=((7/9)*pi:0.01:(11/9)*pi);s4=140.*(1-((9.*i4-7*pi)/(4*pi))+sin(((9.*i4)-(7*pi))./2)/(2*pi));i5=((11/9)*pi:0.01:2*pi);s5=0;plot(i1,s1,'b',i2,s2,'b',i3,s3,'b',i4,s4,'b',i5,s5,'b')位移图像② 速度图像程序令则可以得到速度图像的程序i1=(0:0.01:(1/4)*pi);v1=(2240.*i1)/((pi).^2);3i2=((1/4)*pi:0.01:(1/2)*pi);v2=(2240.*((pi/2)-i2))/((pi).^2);i3=((1/2)*pi:0.01:(7/9)*pi);v3=0;i4=((7/9)*pi:0.01:(11/9)*pi);v4=-315.*(1-cos(((9.*i4)-(7*pi))./2))/(pi);i5=((11/9)*pi:0.01:2*pi);v5=0;plot(i1,v1,'b',i2,v2,'b',i3,v3,'b',i4,v4,'b',i5,v5,'b')速度图像③ 加速度程序及其图像 i1=(0:0.01:(1/4)*pi);a1=2240/((pi).^2);i2=((1/4)*pi:0.01:(1/2)*pi);a2=-2240/((pi).^2);i3=((1/2)*pi:0.01:(7/9)*pi);4a3=0;i4=((7/9)*pi:0.01:(11/9)*pi);a4=-2835.*sin(((9*i4)-(7*pi))/2)/(2*pi);i5=((11/9)*pi:0.01:2*pi);a5=0;plot(i1,a1,'b',i2,a2,'b',i3,a3,'b',i4,a4,'b',i5,a5,'b')加速度图像 【3】绘制凸轮机构的线图i1=(0:0.01:(1/4)*pi);ds1=(2240.*i1)/(pi.^2);s1=(1120.*(i1.^2))/(pi.^2);i2=((1/4)*pi:0.01:(1/2)*pi);ds2=1120/pi-(2240.*i2)/(pi.^2);s2=140-1120.*(((pi/2)-i2).^2)/((pi).^2);i3=((1/2)*pi:0.01:(7/9)*pi);5ds3=...
