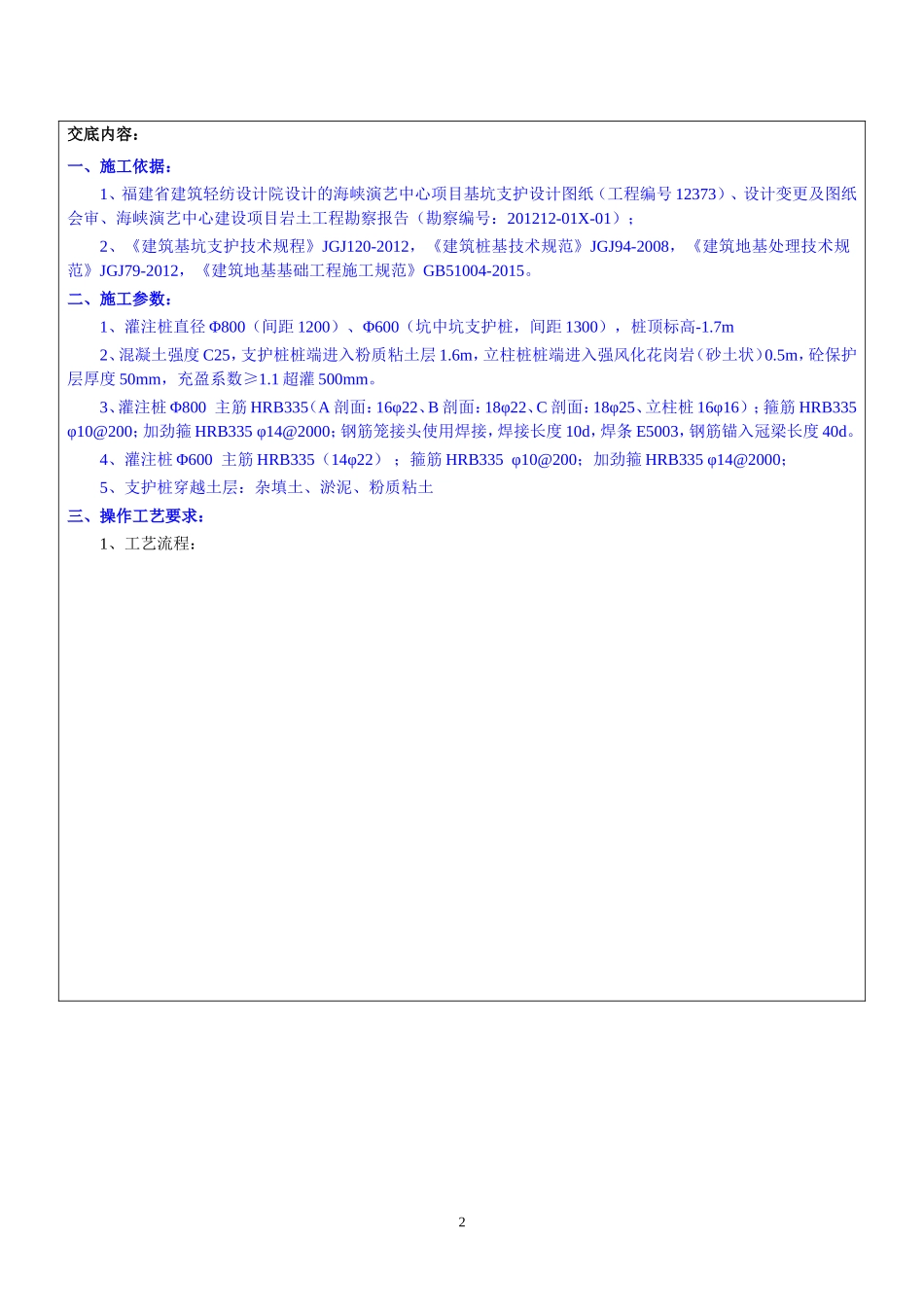

表 F.0.3 技术交底记录施表 F.0.3工程名称海峡演艺中心项目编号 演 0102001交底日期2017 年 08 月 23 日施工单位福建六建集团有限公司分项工程名称基坑支护交底摘要钻孔灌注桩施工工艺页数共 8 页1交底内容：一、施工依据：1、福建省建筑轻纺设计院设计的海峡演艺中心项目基坑支护设计图纸（工程编号 12373）、设计变更及图纸会审、海峡演艺中心建设项目岩土工程勘察报告（勘察编号：201212-01X-01）；2、《建筑基坑支护技术规程》JGJ120-2012，《建筑桩基技术规范》JGJ94-2008，《建筑地基处理技术规范》JGJ79-2012，《建筑地基基础工程施工规范》GB51004-2015。二、施工参数：1、灌注桩直径 Φ800（间距 1200）、Φ600（坑中坑支护桩，间距 1300），桩顶标高-1.7m2、混凝土强度 C25，支护桩桩端进入粉质粘土层 1.6m，立柱桩桩端进入强风化花岗岩（砂土状）0.5m，砼保护层厚度 50mm，充盈系数≥1.1 超灌 500mm。3、灌注桩 Φ800 主筋 HRB335（A 剖面：16φ22、B 剖面：18φ22、C 剖面：18φ25、立柱桩 16φ16） ；箍筋 HRB335 φ10@200；加劲箍 HRB335 φ14@2000；钢筋笼接头使用焊接，焊接长度 10d，焊条 E5003，钢筋锚入冠梁长度 40d。4、灌注桩 Φ600 主筋 HRB335（14φ22） ；箍筋 HRB335 φ10@200；加劲箍 HRB335 φ14@2000；5、支护桩穿越土层：杂填土、淤泥、粉质粘土三、操作工艺要求：1、工艺流程：22、施工要点3放样定位埋设护筒桩机就位制备泥浆安设泥浆池成孔第一次清渣安装钢筋笼下灌注导管、二次清渣钢筋笼制作满 足 设 计 及规范要求持力层鉴定试块制作，养护、送检继续清渣施工混凝土配合比拔除导管、移机沉渣检验满 足 设 计 及规范要求灌注水下混凝土否是否是签字栏交底人项目技术负责人接受交底人4
