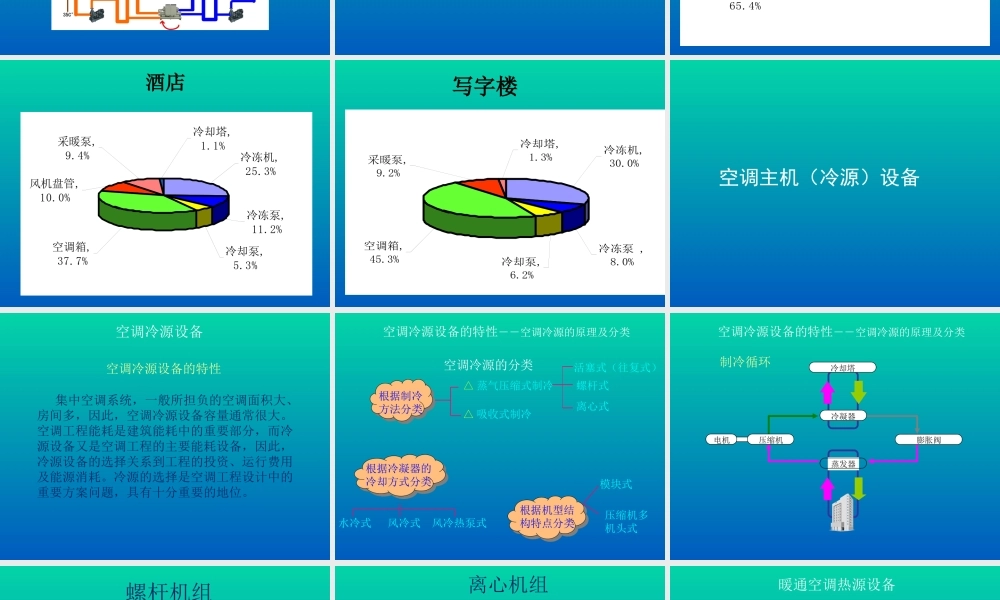

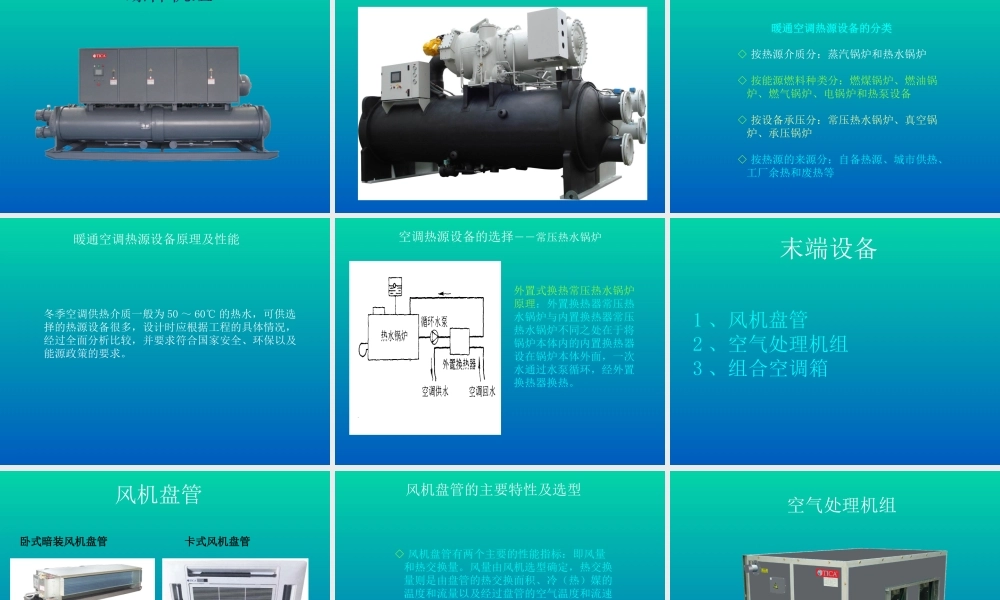

中央空调水系统的组成什么是空调系统 ?一、空调系统的组成要素(1) 广义：冷热源，空气处理设备，输配系统 ( 管道和末端 ) ，被控对象 ( 建筑空间 )(2)(2) 狭义：狭义：空气处理设备，输配系统空气处理设备，输配系统 (( 管道和末端管道和末端 ))冷热源空气处理设备被调房间空气输配系统室外新鲜空气排气中央空调水系统的组成： 1 、主机（冷源） 2 、冷却部分（冷却塔） 3 、末端（风机盘管、空气处理机组…… ) 4 、水泵水系统示意图空调系统整体耗电分析表：商场酒店写字间空调箱,65.4%冷却水泵,5.6%冷却塔,1.5%冷机,23.0%冷冻水泵,4.5%商 场风机盘管,10.0%采暖泵,9.4%冷却塔,1.1%冷冻机,25.3%冷冻泵,11.2%冷却泵,5.3%空调箱,37.7%酒店采暖泵,9.2%空调箱,45.3%冷却塔,1.3%冷冻机,30.0%冷冻泵 ,8.0%冷却泵,6.2%写字楼空调主机（冷源）设备 空调冷源设备 集中空调系统，一般所担负的空调面积大、房间多，因此，空调冷源设备容量通常很大。空调工程能耗是建筑能耗中的重要部分，而冷源设备又是空调工程的主要能耗设备，因此，冷源设备的选择关系到工程的投资、运行费用及能源消耗。冷源的选择是空调工程设计中的重要方案问题，具有十分重要的地位。 空调冷源设备的特性 空调冷源设备的特性－－空调冷源的原理及分类空调冷源的分类 根据制冷方法分类 △ 蒸气压缩式制冷 △ 吸收式制冷 离心式活塞式（往复式）螺杆式根据冷凝器的冷却方式分类 根据机型结构特点分类压缩机多机头式模块式水冷式风冷热泵式风冷式蒸发器冷凝器膨胀阀压缩机电机冷却塔制冷循环 空调冷源设备的特性－－空调冷源的原理及分类螺杆机组离心机组◇ 按热源介质分：蒸汽锅炉和热水锅炉◇ 按能源燃料种类分：燃煤锅炉、燃油锅炉、燃气锅炉、电锅炉和热泵设备◇ 按设备承压分：常压热水锅炉、真空锅炉、承压锅炉◇ 按热源的来源分：自备热源、城市供热、工厂余热和废热等暖通空调热源设备 暖通空调热源设备的分类暖通空调热源设备原理及性能 冬季空调供热介质一般为 50 ～ 60℃ 的热水，可供选择的热源设备很多，设计时应根据工程的具体情况，经过全面分析比较，并要求符合国家安全、环保以及能源政策的要求。空调热源设备的选择－－常压热水锅炉外置式换热常压热水锅炉原理：外置换热器常压热水锅炉与内置换热器常压热水锅炉不同之处在于将锅炉本体内的内置换热器设在锅炉本体外面，一次水通过水泵循环，经外置换热器换热。 末端设...
