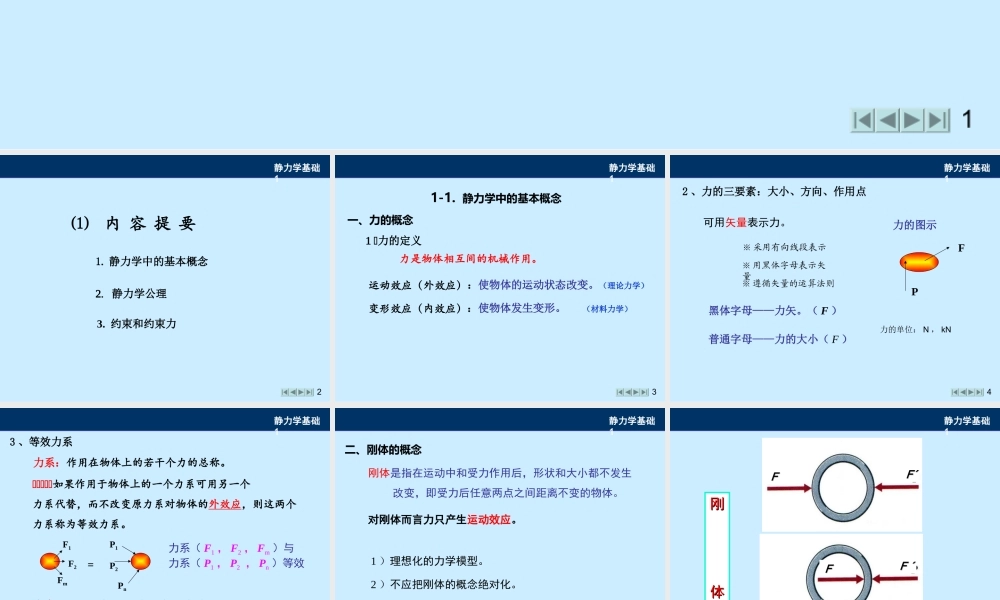

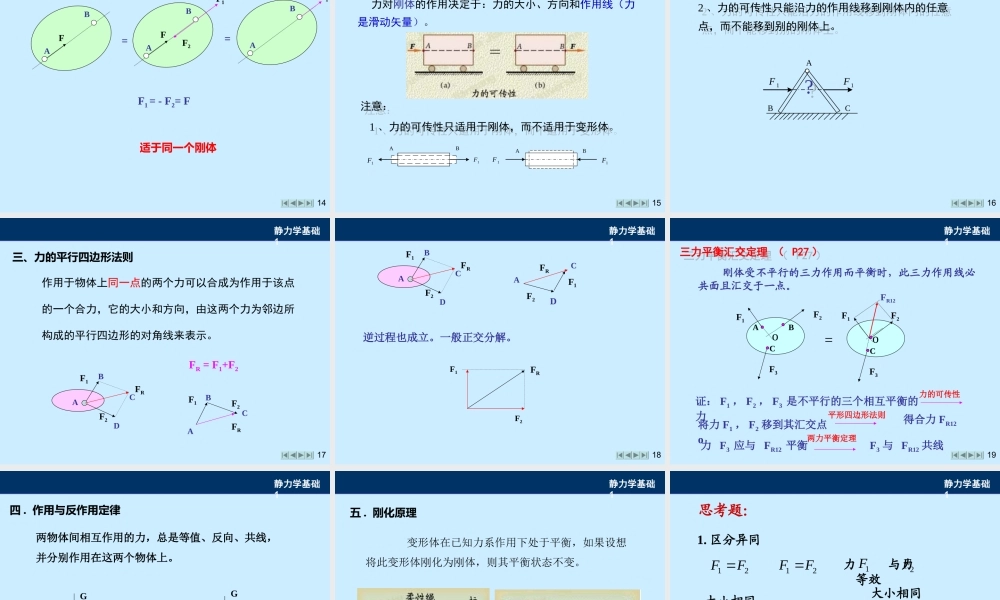

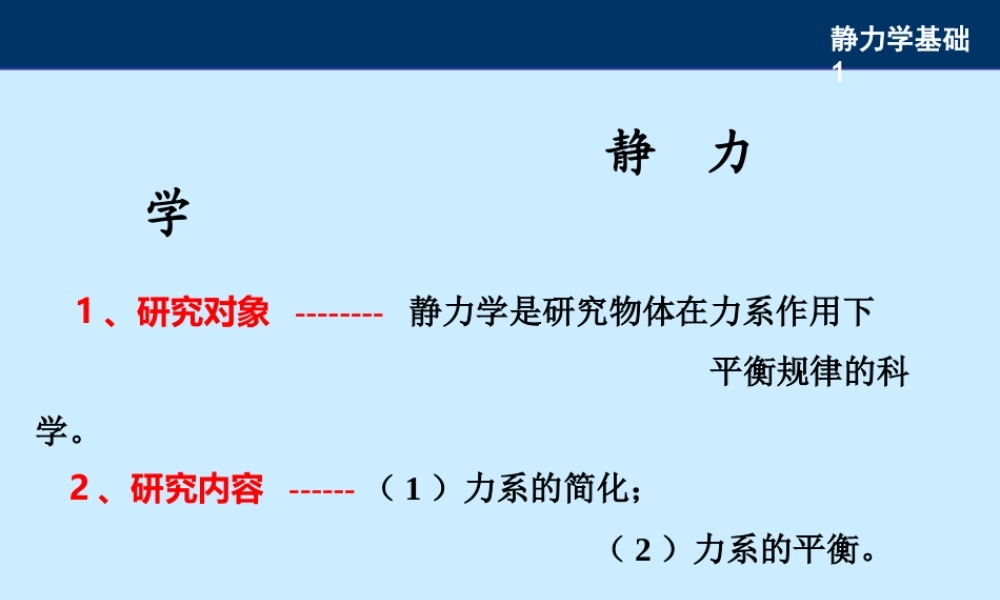

1静力学基础1 静 力 学 1 、研究对象 -------- 静力学是研究物体在力系作用下 平衡规律的科学。2 、研究内容 ------ （ 1 ）力系的简化； （ 2 ）力系的平衡。 2静力学基础1 (1) 内 容 提 要1. 静力学中的基本概念 静力学公理3. 约束和约束力3静力学基础11-1. 静力学中的基本概念一、力的概念力是物体相互间的机械作用。运动效应（外效应）：使物体的运动状态改变。（理论力学）变形效应（内效应）：使物体发生变形。 （材料力学） 、力的定义4静力学基础12 、力的三要素：大小、方向、作用点力的图示FP普通字母——力的大小（ F ）黑体字母——力矢。（ F ）可用矢量表示力。※ 遵循矢量的运算法则※ 采用有向线段表示※ 用黑体字母表示矢量力的单位： N ， kN5静力学基础13 、等效力系、、、、、如果作用于物体上的一个力系可用另一个力系代替，而不改变原力系对物体的外效应，则这两个力系称为等效力系。=F1FmF2P1P2Pn力系（ F1 ， F2 ， Fm ）与力系（ P1 ， P2 ， Pn ）等效力系：作用在物体上的若干个力的总称。合力：如果一个力 FR 与一个力系（ F1 ， F2 ， …， Fn ）等效，则力 FR 称为力系的合力，而力系中的各力称为合力 FR 的分力。6静力学基础1二、刚体的概念刚体是指在运动中和受力作用后，形状和大小都不发生 改变，即受力后任意两点之间距离不变的物体。对刚体而言力只产生运动效应。1 ）理想化的力学模型。2 ）不应把刚体的概念绝对化。7静力学基础1刚刚 体体F´F´FFF ´F ´FF8静力学基础1变 形 变 形 体体F´F´FFF ´F ´FF9静力学基础1研究塔机不致倾倒，确定所需配重刚体变形体对于塔机和组成塔机的每一根杆件10静力学基础1三、平衡的概念平衡 是指物体在力作用下相对于惯性参考系处于静止 或作匀速直线运动的状态。平衡力系：作用在物体上正好使之保持平衡的力系。若（ F1 ， F2 ， Fn ）使物体平衡，则称为平衡力系。F2F1Fn平衡条件！11静力学基础1作用在同一刚体二个力，使刚体平衡的充分、必要条件：此二力等值、反向、共线。一、二力平衡公理1-2 . 静力学公理F1F2BA变形体？12静力学基础1二力构件（二力体）：只受二力作用而平衡的构件或杆件。受力特点：所受两力 必沿两力作用点连线。FBABFACDF1F213静力学基础1在作用于刚体上的任一力系中，加上或减去一个平衡力系，并不改变原力系对刚体的作用效应。二 . 加...
