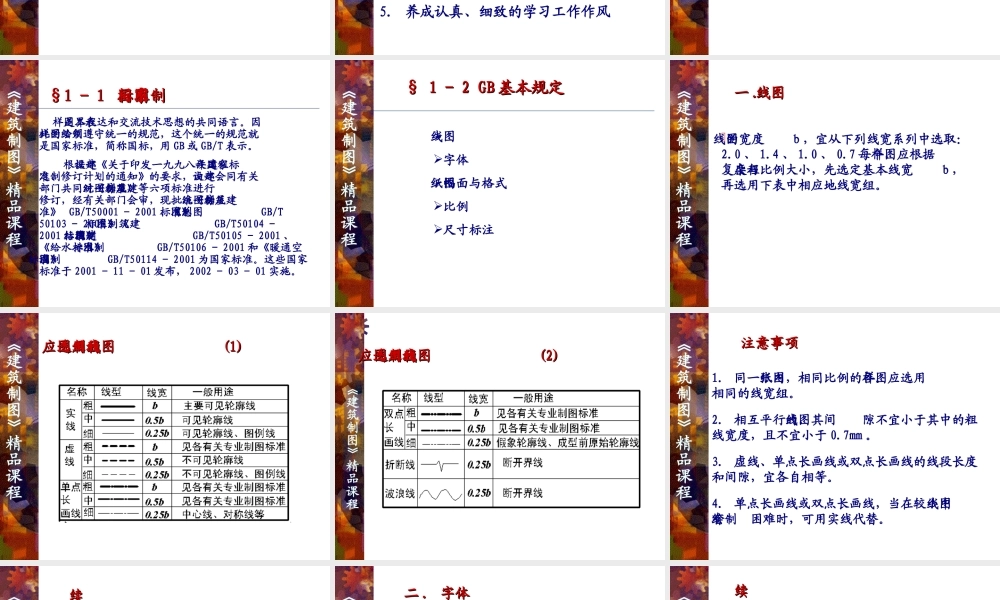

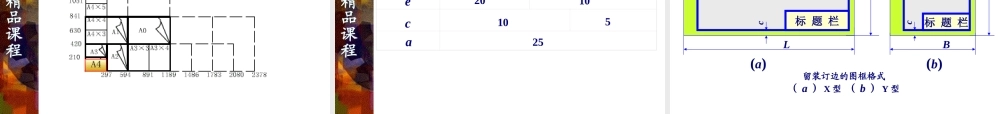

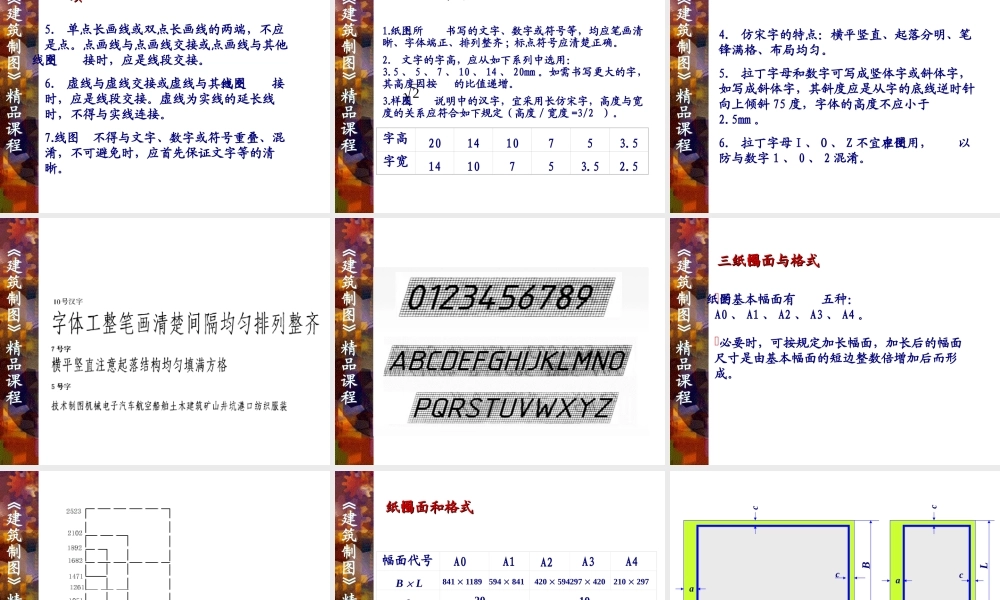

《建筑制图》精品课程土建工程制图土建工程制图 《建筑制图》精品课程内容内容画法几何建筑制图 《建筑制图》精品课程绪论绪论 学习目的和任务 学习内容 学习方法 《建筑制图》精品课程学习目的和任务学习目的和任务1. 学习各种投影法的基本理论及其应用2. 培养绘图和读图能力3. 开拓空间思维，培养空间几何分析及解题能力4. 培养认真负责的工作态度和严谨细致的工作作风 《建筑制图》精品课程学习内容学习内容1. 几何作图2. 投影制图3. 专业制图 《建筑制图》精品课程学习方法学习方法1. 适当课前预习对学好本课程十分必要2. 上课专心听讲，积极主动思考，抓紧时间做好笔记3. 课后认真复习，独立、及时完成作业4. 平时多练、多想，运用所学知识和方法观察、分析所见物体，进行物体与图形的相互转化训练，提高空间想象力5. 养成认真、细致的学习工作作风 《建筑制图》精品课程第一章 制图基本知识第一章 制图基本知识§1 － 1 国家制图标准§1 － 2 GB 基本规定§1 － 3 制图工具的使用与几何作图 《建筑制图》精品课程§1§1 －－ 1 1 国家制图标准国家制图标准 图样是工程界表达和交流技术思想的共同语言。因此图样的绘制必须遵守统一的规范，这个统一的规范就是国家标准，简称国标，用 GB 或 GB/T 表示。 根据建设部《关于印发一九九八年工程建设国家标准制定、修订计划的通知》的要求，由建设部会同有关部门共同对《房屋建筑制图统一标准》等六项标准进行修订，经有关部门会审，现批准《房屋建筑制图统一标准》 GB/T50001 － 2001 、《总图制图标准》GB/T 50103 － 2001 、《建筑制图标准》 GB/T50104 －2001 、《建筑结构制图标准》 GB/T50105 － 2001 、《给水排水制图标准》 GB/T50106 － 2001 和《暖通空调制图标准》GB/T50114 － 2001 为国家标准。这些国家标准于 2001 － 11 － 01 发布， 2002 － 03 － 01 实施。 《建筑制图》精品课程§ 1§ 1 －－ 2 GB2 GB 基本规定基本规定图线字体图纸幅面与格式比例尺寸标注 《建筑制图》精品课程一一 . . 图线图线图线的宽度b ，宜从下列线宽系列中选取：2.0 、 1.4 、 1.0 、 0.7 每个图样，应根据复杂程度与比例大小，先选定基本线宽b ，再选用下表中相应地线宽组。 《建筑制图》精品课程工程制图应选用的图线工程制图应选用的图线(1)(1) 《建筑制图》精品课程...
