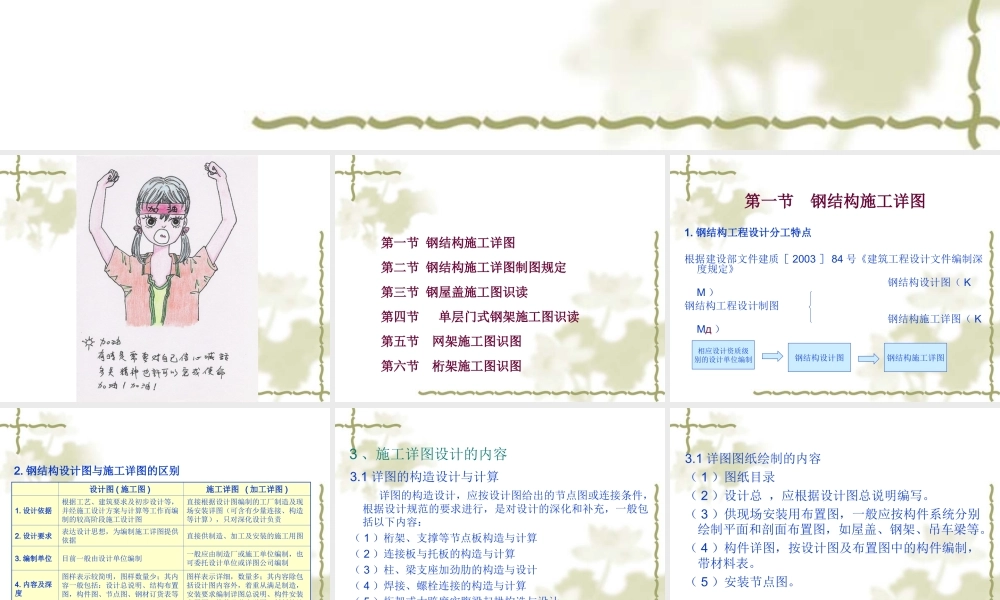

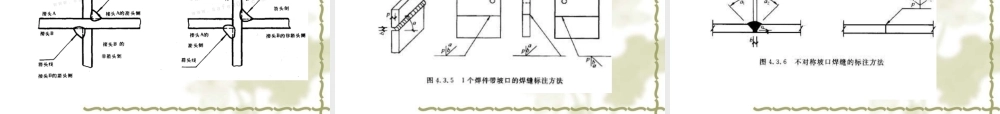

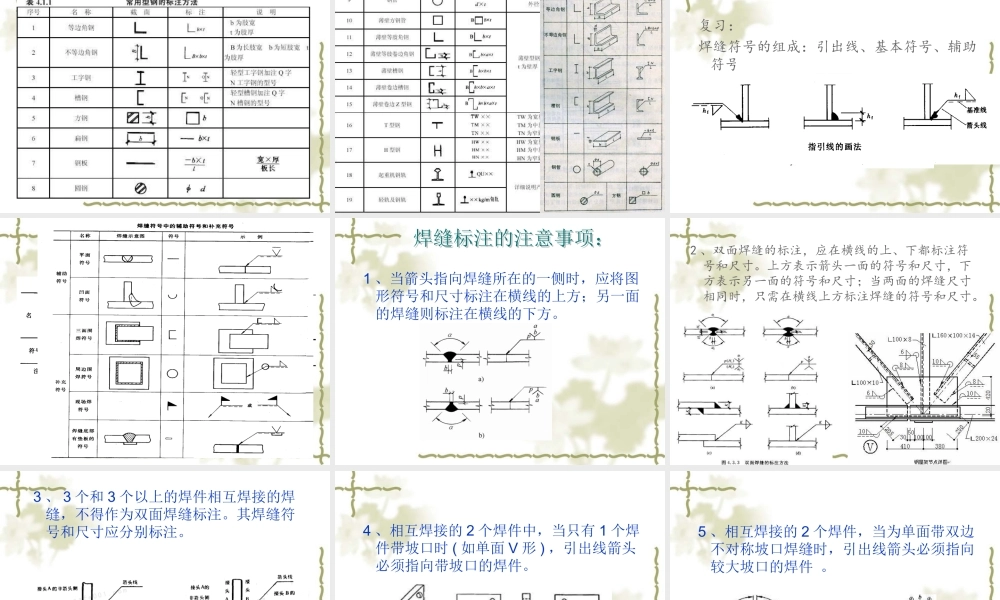

钢结构施工图的识读方法与放样技巧第一节 钢结构施工详图第二节 钢结构施工详图制图规定第三节 钢屋盖施工图识读第四节 单层门式钢架施工图识读第五节 网架施工图识图第六节 桁架施工图识图第一节 钢结构施工详图1. 钢结构工程设计分工特点 根据建设部文件建质［ 2003 ］ 84 号《建筑工程设计文件编制深度规定》 钢结构设计图（ KM ）钢结构工程设计制图 钢结构施工详图（ KMд ） 相应设计资质级别的设计单位编制钢结构设计图钢结构施工详图设计图 ( 施工图 ) 施工详图 ( 加工详图 )1. 设计依据 根据工艺、建筑要求及初步设计等，并经施工设计方案与计算等工作而编制的较高阶段施工设计图 直接根据设计图编制的工厂制造及现场安装详图（可含有少量连接、构造等计算），只对深化设计负责 2. 设计要求 表达设计思想，为编制施工详图提供依据 直接供制造、加工及安装的施工用图 3. 编制单位 目前一般由设计单位编制 一般应由制造厂或施工单位编制，也可委托设计单位或详图公司编制 4. 内容及深度 图样表示较简明，图样数量少；其内容一般包括：设计总说明、结构布置图，构件图、节点图、钢材订货表等 图样表示详细，数量多；其内容除包括设计图内容外，着重从满足制造，安装要求编制详图总说明、构件安装布置图、构件及节点详图、材料统计表等 5. 适用范围 具有较广泛的适用性 体现本企业特点，只适宜本企业使用 2. 钢结构设计图与施工详图的区别3 、施工详图设计的内容3.1 详图的构造设计与计算 详图的构造设计，应按设计图给出的节点图或连接条件，根据设计规范的要求进行，是对设计的深化和补充，一般包括以下内容：（ 1 ）桁架、支撑等节点板构造与计算（ 2 ）连接板与托板的构造与计算（ 3 ）柱、梁支座加劲肋的构造与设计（ 4 ）焊接、螺栓连接的构造与计算（ 5 ）桁架或大跨度实腹梁起拱构造与设计（ 6 ）现场组装的定位、细部构造等3.1 详图图纸绘制的内容（ 1 ）图纸目录（ 2 ）设计总 ，应根据设计图总说明编写。（ 3 ）供现场安装用布置图，一般应按构件系统分别绘制平面和剖面布置图，如屋盖、钢架、吊车梁等。（ 4 ）构件详图，按设计图及布置图中的构件编制，带材料表。（ 5 ）安装节点图。4. 施工详图识图⑴ 识读钢结构施工图的基本知识。① 掌握投影原理和形体的各种表达方法。 ② 熟悉和掌握建筑结构制图标准及相关规定。 ③ 基本掌握钢结构的...
