消防安装工程质量通病及预防措施VIP免费

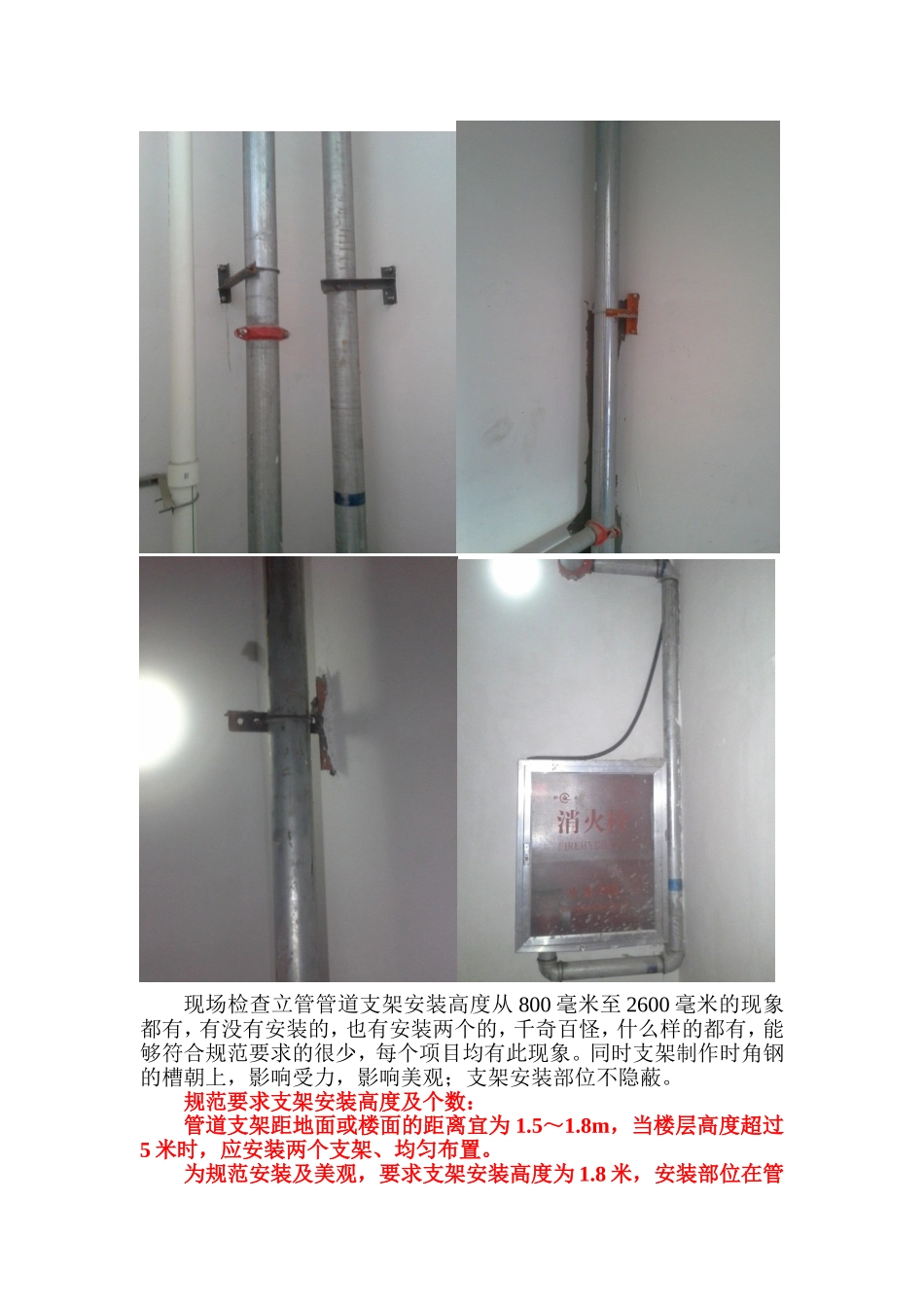

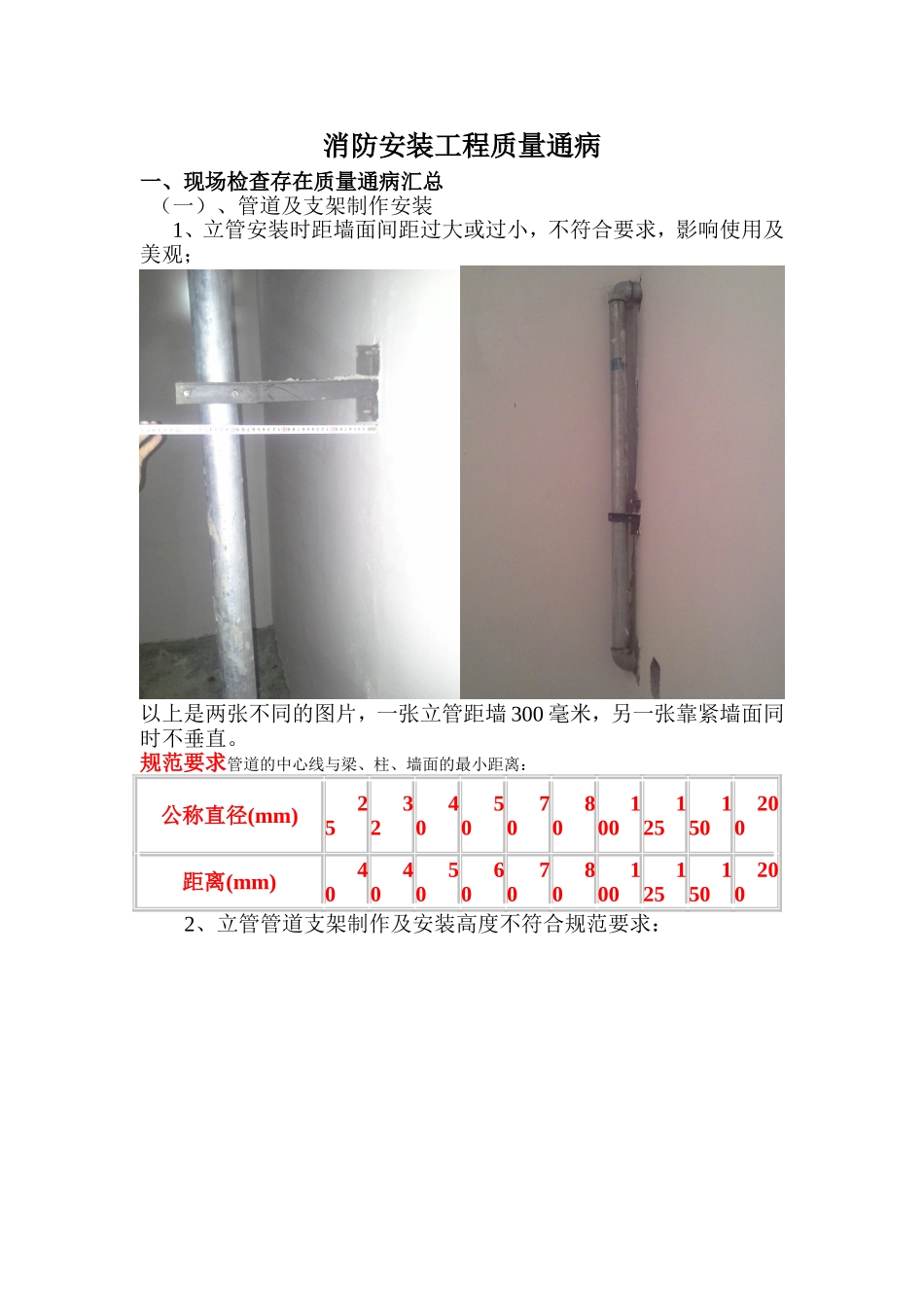

消防安装工程质量通病一、现场检查存在质量通病汇总 （一）、管道及支架制作安装 1、立管安装时距墙面间距过大或过小，不符合要求，影响使用及美观；以上是两张不同的图片，一张立管距墙 300 毫米，另一张靠紧墙面同时不垂直。规范要求管道的中心线与梁、柱、墙面的最小距离：公称直径(mm) 25 32 40 50 70 80 100 125 150 200 距离(mm) 40 40 50 60 70 80 100 125 150 200 2、立管管道支架制作及安装高度不符合规范要求： 现场检查立管管道支架安装高度从 800 毫米至 2600 毫米的现象都有，有没有安装的，也有安装两个的，千奇百怪，什么样的都有，能够符合规范要求的很少，每个项目均有此现象。同时支架制作时角钢的槽朝上，影响受力，影响美观；支架安装部位不隐蔽。规范要求支架安装高度及个数：管道支架距地面或楼面的距离宜为 1.5～1.8m，当楼层高度超过5 米时，应安装两个支架、均匀布置。为规范安装及美观，要求支架安装高度为 1.8 米，安装部位在管道与墙面之间的位置，尽可能隐蔽；同时要求角钢的槽朝下，同一场所的管卡应一致。3、水平布置的管道支架间距及部位不符合规范要求； 上图显示水平管道安装时出现的各种质量问题：支架不防腐、支架间距过大、支架安装歪斜、弯头三通处没有支架、喷头末端没有固定支架、管道吊架距喷头距离过近等现象。管道支架或吊架之间的距离 公称直径(mm) 25 32 40 50 70 80 100 125 150 200 250 300 距离(mm) 3.5 4.0 4.5 5.0 6.0 8.0 8.5 7.0 8.0 9.5 11.0 12.0 管道支架、吊架、防晃支架的型式、材质、加工尺寸及焊接质量等应符合设计要求和国家现行有关标准的规定； 管道支架、吊架的安装位置不应妨碍喷头的喷水效果；管道支架、吊架、与喷头之间的距离不宜小于 300mm；与末端喷头之间的距离不宜大于 750mm； 配水支管上每一直管段、相邻两喷头这间的设置的吊架均不宜少于 1 个；当喷头之间距离小于 1.8m 时，可隔段设置吊架，但吊架的间距不宜大于 3.6m；水平管道安装的弯头两端 300 mm 内应增加支架；立管的下端弯 头处须安装支架。管道沟槽连接的卡箍、弯头、三通处都应增设支架，以免沟槽管件受力。配水干管、配水管应做红色或红色环圈标志。红色环圈标志，宽度不应小于 20mm ，间隔不宜大于 4m ，在一个独立的单元内环圈不宜少 于 2 处。 水压试验当系统设计工作压力等于或小于 1.0MPa 时，水压强度试验压...
