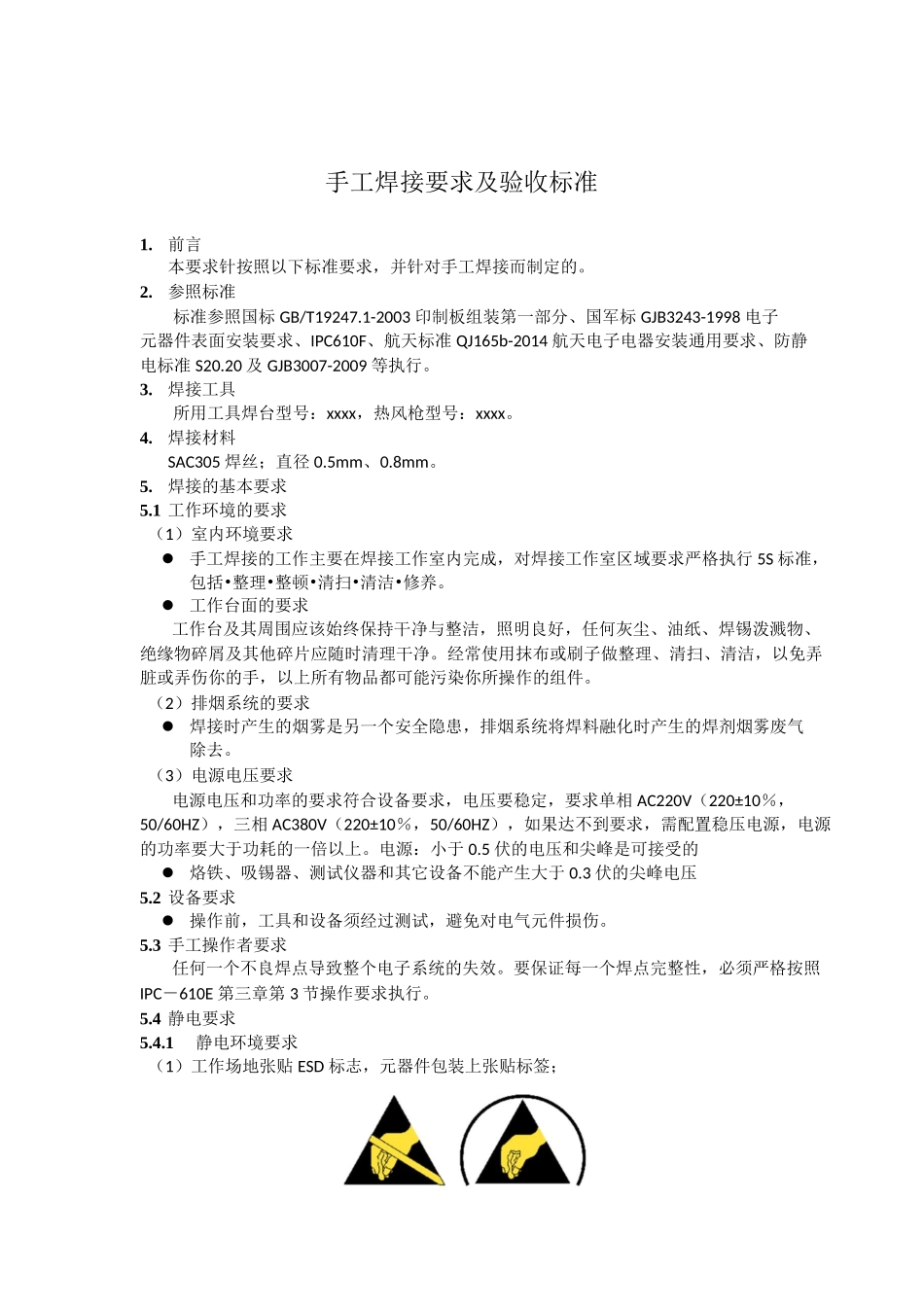

1.前言手工焊接要求及验收标准本要求针按照以下标准要求，并针对手工焊接而制定的。2.参照标准标准参照国标 GB/T19247.1-2003 印制板组装第一部分、国军标 GJB3243-1998 电子元器件表面安装要求、IPC610F、航天标准 QJ165b-2014 航天电子电器安装通用要求、防静电标准 S20.20 及 GJB3007-2009 等执行。3.焊接工具所用工具焊台型号：xxxx，热风枪型号：xxxx。4.焊接材料SAC305 焊丝；直径 0.5mm、0.8mm。5.焊接的基本要求5.1 工作环境的要求（1）室内环境要求手工焊接的工作主要在焊接工作室内完成，对焊接工作室区域要求严格执行 5S 标准，包括•整理•整顿•清扫•清洁•修养。工作台面的要求工作台及其周围应该始终保持干净与整洁，照明良好，任何灰尘、油纸、焊锡泼溅物、绝缘物碎屑及其他碎片应随时清理干净。经常使用抹布或刷子做整理、清扫、清洁，以免弄脏或弄伤你的手，以上所有物品都可能污染你所操作的组件。（2）排烟系统的要求焊接时产生的烟雾是另一个安全隐患，排烟系统将焊料融化时产生的焊剂烟雾废气除去。（3）电源电压要求电源电压和功率的要求符合设备要求，电压要稳定，要求单相 AC220V（220±10％，50/60HZ），三相 AC380V（220±10％，50/60HZ），如果达不到要求，需配置稳压电源，电源的功率要大于功耗的一倍以上。电源：小于 0.5 伏的电压和尖峰是可接受的烙铁、吸锡器、测试仪器和其它设备不能产生大于 0.3 伏的尖峰电压5.2 设备要求操作前，工具和设备须经过测试，避免对电气元件损伤。5.3 手工操作者要求任何一个不良焊点导致整个电子系统的失效。要保证每一个焊点完整性，必须严格按照IPC－610E 第三章第 3 节操作要求执行。5.4 静电要求5.4.1静电环境要求（1）工作场地张贴 ESD 标志，元器件包装上张贴标签；（2）防静电桌（3）准备物品图 1 防静电标识图 2 防静电桌准备防静电箱、粉色聚乙烯包装袋、铝箔防静电袋、离子发生器，防静电地板、防静电指环或手套、防静电的 PCB 搁架、印制板套件。（4）保持室内湿度在 30%以上。5.4.2对人体进行 ESD 控制腕带紧贴皮肤佩戴，通过一个限流电阻与地线相接。静电工作服：里面的衣服不能暴露出来。在工作区内尽量消除和减少产生静电的材料，如文件夹、笔、塑料梳子，胶带座、纸制品、泡沫制成的聚苯乙烯食物或饮料盒。这些非导体材料都是产生并保存静电荷的物体。保持工作台干净整洁，放置需要操作的物品远离静电敏...
