隔热设计工程规定VIP免费

隔热设计工程规定_第1页
1/13

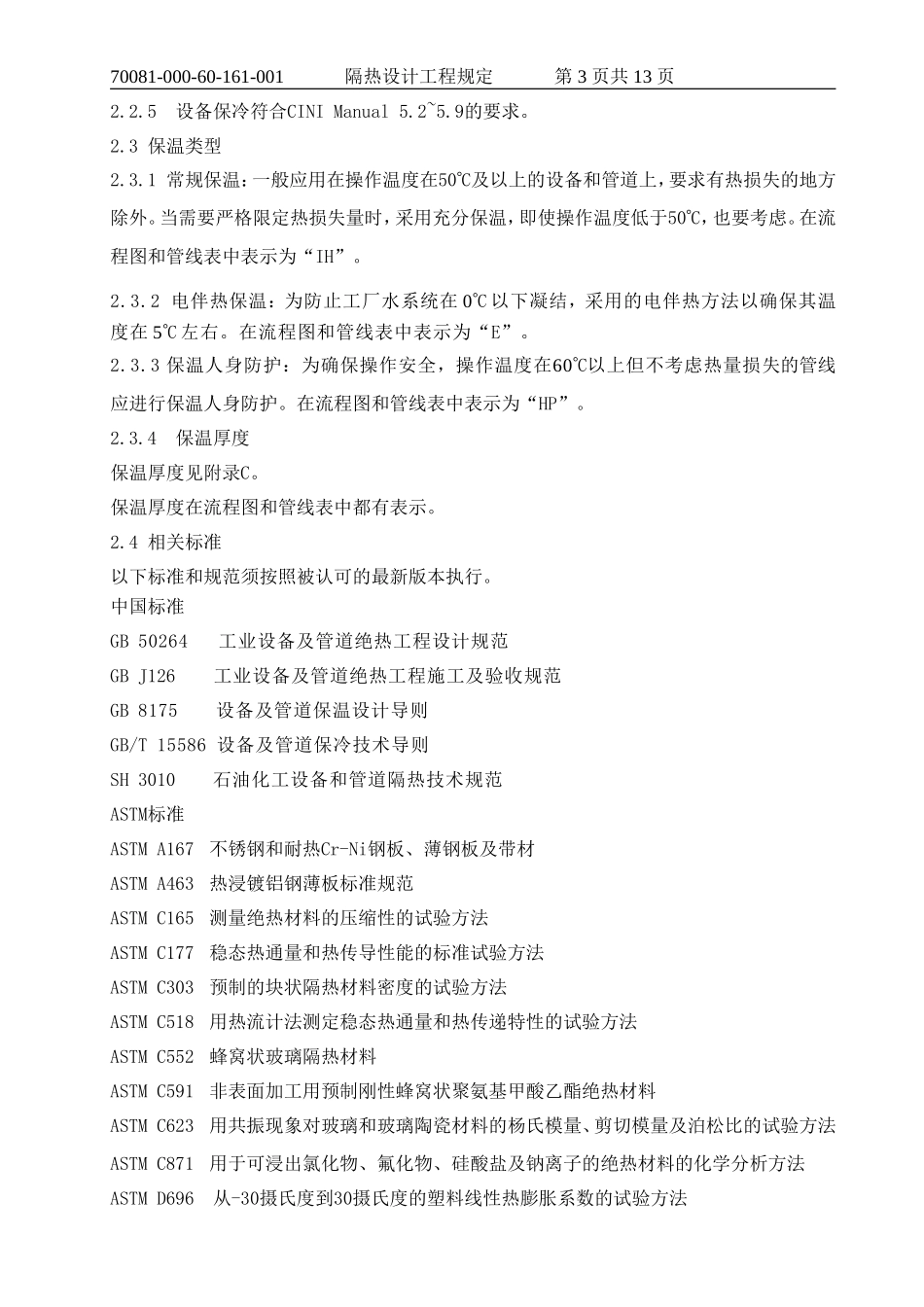

隔热设计工程规定_第2页
2/13

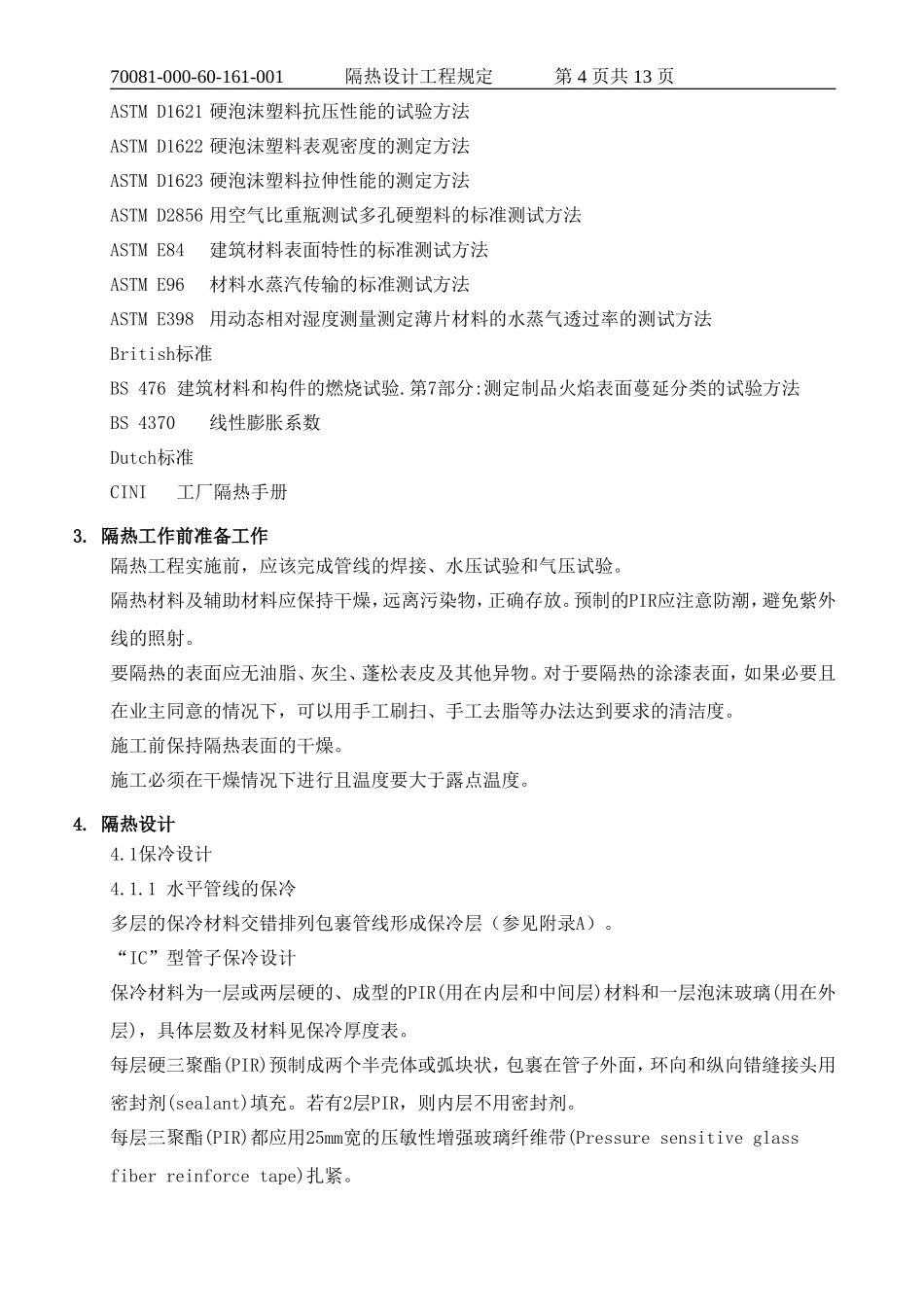

隔热设计工程规定_第3页
3/13
70081-000-60-161-001 隔热设计工程规定 第 2 页共 13 页2. 管线和设备隔热设计原则2.1本项目中隔热分为两大类:保冷和保温。在工程图、P&I 流程图和管线表中隔热的分类和符号如下:种类符号 类别说明 隔热材料保冷ICLNG、NG 保冷PIR+泡沫玻璃PP保冷人身防护PIRIW防结露泡沫玻璃保温IH常规保温矿物棉E电伴热矿物棉HP保温人身防护矿物棉2.2 保冷类型依据不同的要求,保冷类型分类如下:2.2.1 保冷为防止设备和管线表面结露和并减少吸热,操作温度在0C以下的低温设备和管线应进行保冷。在流程图和管线表中表示为“IC”。2.2.2 保冷人身防护为确保低温条件下的操作安全,操作温度在0C以下但不考虑冷量损失的低温管线应进行人身防护,在流程图和管线表中表示为“PP”。“PP”型的保冷范围限制于操作平台上的2米以下,以及通道、梯子平台和工作区0.6米以内的范围。地面上的部分,也可用金属丝网包围需要保冷人身防护的管线,并尽量设置围栏和指示牌。2.2.3防结露保冷为了防止低温管线外表面结露,在低温设备和管线可能出现结露的位置应进行防结露保冷。在流程图和管线表中表示为“IW”。2.2.4 保冷厚度保冷厚度见附录B。保冷厚度在流程图和管线表中都有表示。低温管支架应进行保冷。70081-000-60-161-001 隔热设计工程规定 第 3 页共 13 页2.2.5 设备保冷符合CINI Manual 5.2~5.9的要求。2.3 保温类型2.3.1 常规保温:一般应用在操作温度在50C及以上的设备和管道上,要求有热损失的地方除外。当需要严格限定热损失量时,采用充分保温,即使操作温度低于50C,也要考虑。在流程图和管线表中表示为“IH”。2.3.2 电伴热保温:为防止工厂水系统在 0C 以下凝结,采用的电伴热方法以确保其温度在 5C 左右。在流程图和管线表中表示为“E”。2.3.3 保温人身防护:为确保操作安全,操作温度在60C以上但不考虑热量损失的管线应进行保温人身防护。在流程图和管线表中表示为“HP”。2.3.4 保温厚度保温厚度见附录C。保温厚度在流程图和管线表中都有表示。2.4 相关标准以下标准和规范须按照被认可的最新版本执行。中国标准GB 50264 工业设备及管道绝热工程设计规范GB J126 工业设备及管道绝热工程施工及验收规范GB 8175 设备及管道保温设计导则GB/T 15586 设备及管道保冷技术导则SH 3010 石油化工设备和管道隔热技术规范ASTM标准ASTM A167不锈钢和耐热Cr-Ni钢板、薄钢板及带材ASTM A463热浸镀铝钢薄板标...
