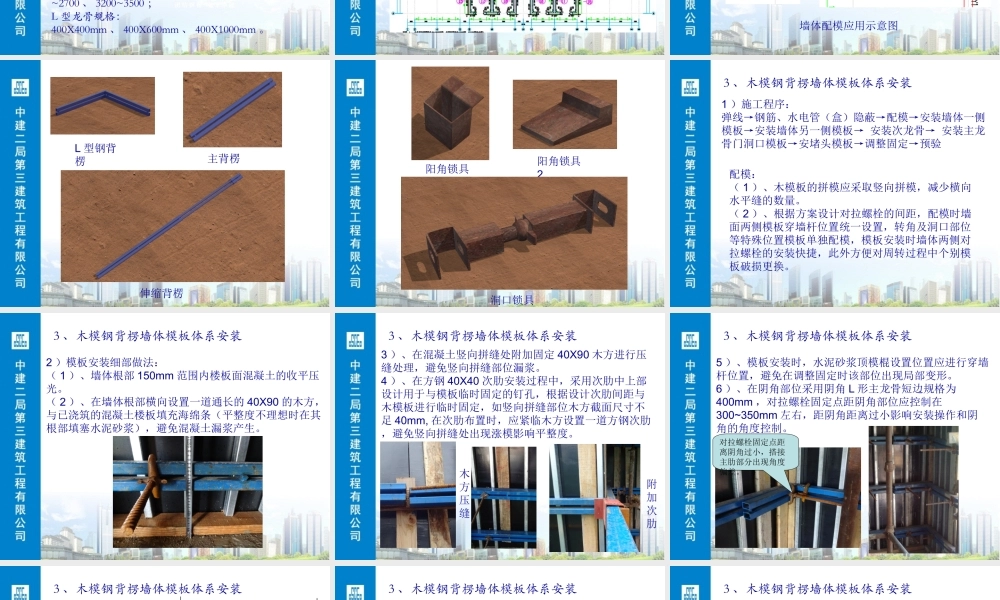

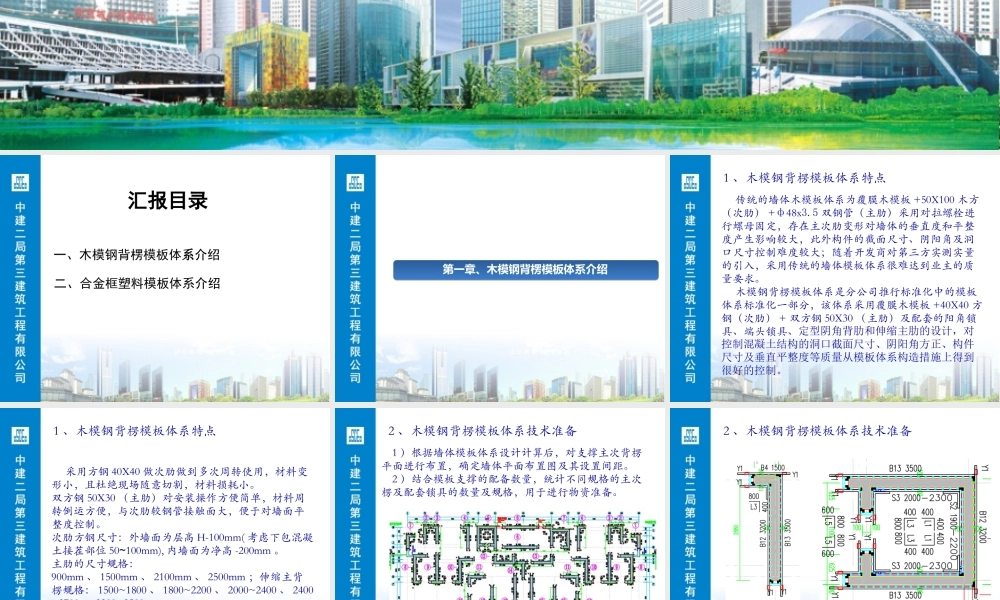

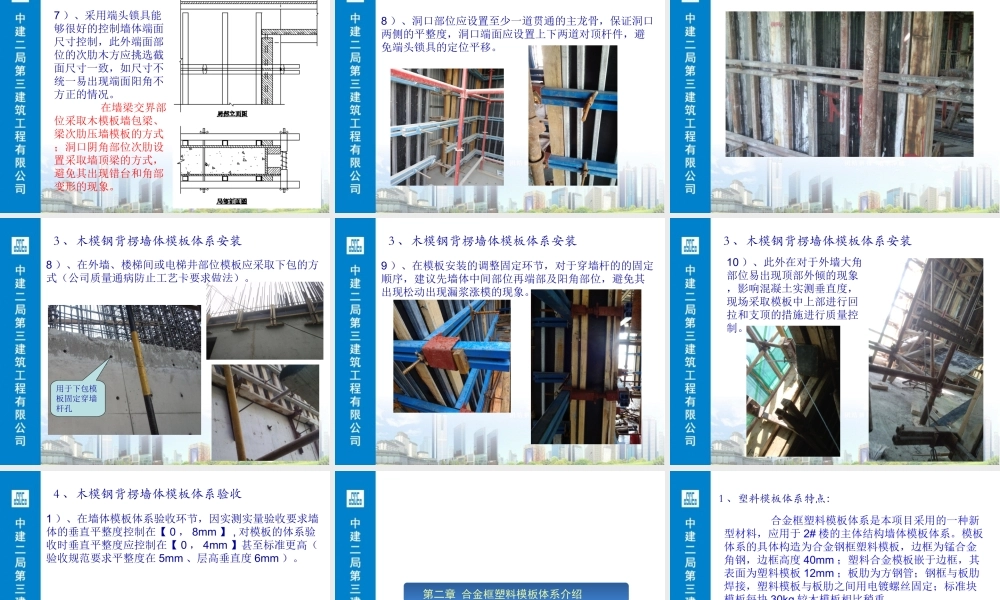

木模钢背楞模板体系铝合金框塑料模板体系2016 年 11 月汇报目录一、木模钢背楞模板体系介绍二、合金框塑料模板体系介绍第一章、木模钢背楞模板体系介绍 1 、木模钢背楞模板体系特点 传统的墙体木模板体系为覆膜木模板 +50X100 木方（次肋） +ф48x3.5 双钢管（主肋）采用对拉螺栓进行螺母固定，存在主次肋变形对墙体的垂直度和平整度产生影响较大，此外构件的截面尺寸、阴阳角及洞口尺寸控制难度较大；随着开发商对第三方实测实量的引入，采用传统的墙体模板体系很难达到业主的质量要求。 木模钢背楞模板体系是分公司推行标准化中的模板体系标准化一部分，该体系采用覆膜木模板 +40X40 方钢（次肋） + 双方钢 50X30 （主肋）及配套的阳角锁具、端头锁具、定型阴角背肋和伸缩主肋的设计，对控制混凝土结构的洞口截面尺寸、阴阳角方正、构件尺寸及垂直平整度等质量从模板体系构造措施上得到很好的控制。 1 、木模钢背楞模板体系特点 采用方钢 40X40 做次肋做到多次周转使用，材料变形小，且杜绝现场随意切割，材料损耗小。双方钢 50X30 （主肋）对安装操作方便简单，材料周转倒运方便，与次肋较钢管接触面大，便于对墙面平整度控制。次肋方钢尺寸：外墙面为层高 H-100mm( 考虑下包混凝土接茬部位 50~100mm), 内墙面为净高 -200mm 。主肋的尺寸规格：900mm 、 1500mm 、 2100mm 、 2500mm ；伸缩主背楞规格： 1500~1800 、 1800~2200 、 2000~2400 、 2400~2700 、 3200~3500 ；L 型龙骨规格：400X400mm 、 400X600mm 、 400X1000mm 。 2 、木模钢背楞模板体系技术准备 1 ）根据墙体模板体系设计计算后，对支撑主次背楞平面进行布置，确定墙体平面布置图及其设置间距。 2 ）结合模板支撑的配备数量，统计不同规格的主次楞及配套锁具的数量及规格，用于进行物资准备。 2 、木模钢背楞模板体系技术准备 墙体配模应用示意图L 型钢背楞主背楞伸缩背楞阳角锁具1阳角锁具2洞口锁具 3 、木模钢背楞墙体模板体系安装 1 ）施工程序：弹线→钢筋、水电管（盒）隐蔽→配模→安装墙体一侧模板→安装墙体另一侧模板→ 安装次龙骨→ 安装主龙骨门洞口模板→安堵头模板→调整固定→预验配模：（ 1 ）、木模板的拼模应采取竖向拼模，减少横向水平缝的数量。（ 2 ）、根据方案设计对拉螺栓的间距，配模时墙面两侧模板穿墙杆位置统一设置，转角及洞口部位等特殊位置模板单独配模，模板安装时...
