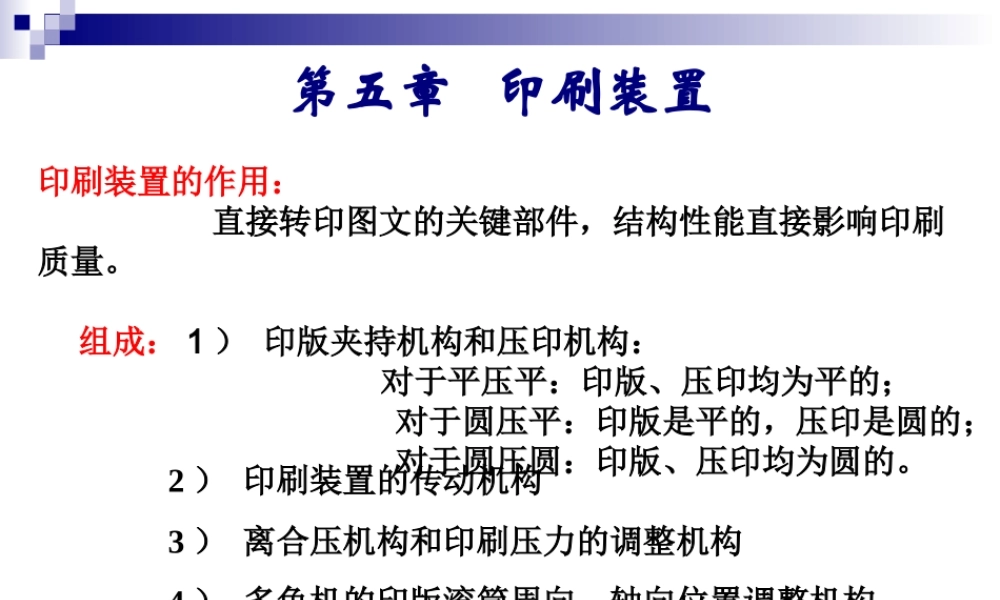

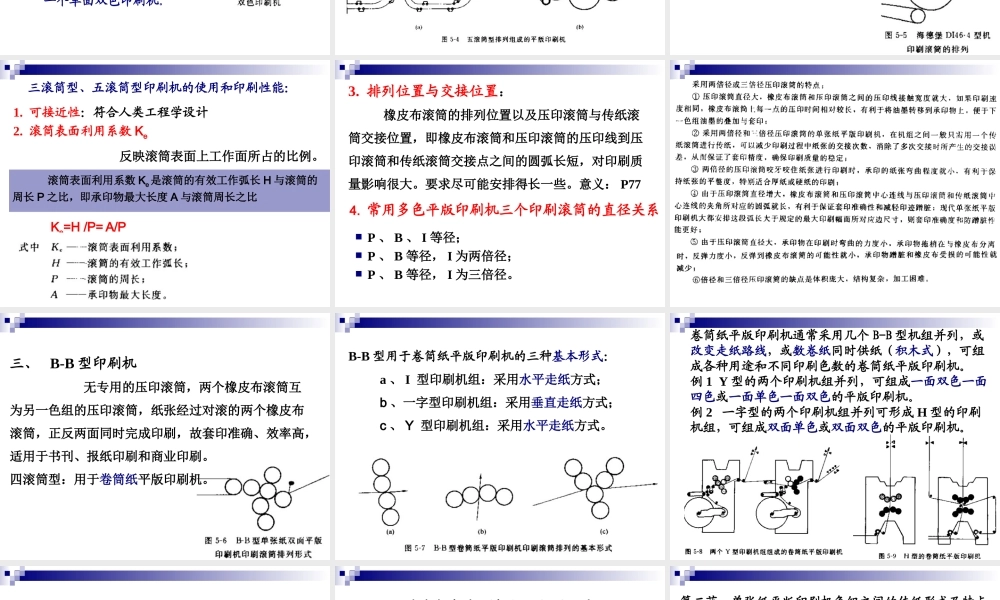

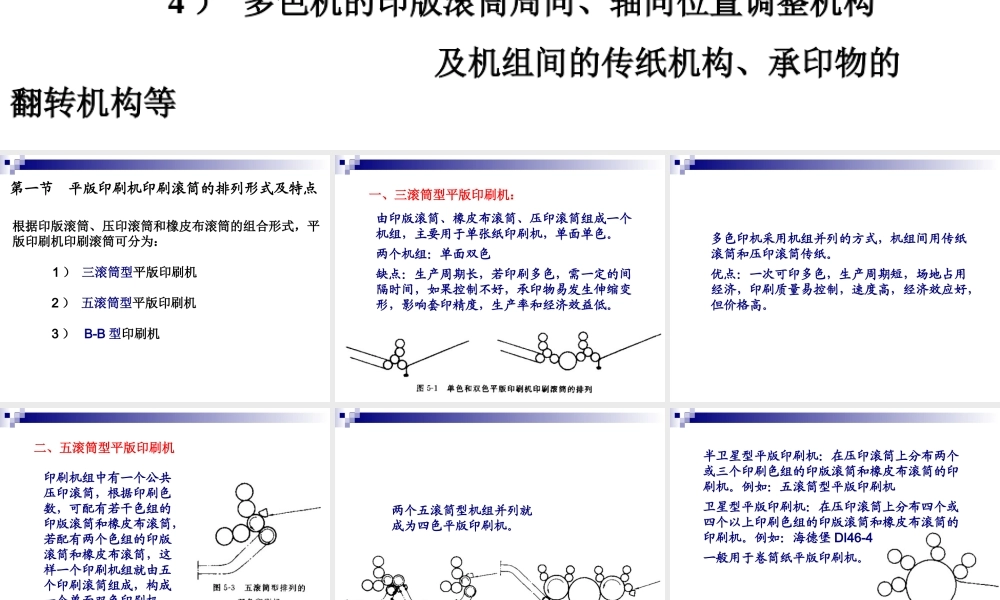

2 ） 印刷装置的传动机构 3 ） 离合压机构和印刷压力的调整机构 4 ） 多色机的印版滚筒周向、轴向位置调整机构 及机组间的传纸机构、承印物的翻转机构等第五章 印刷装置印刷装置的作用： 直接转印图文的关键部件，结构性能直接影响印刷质量。 组成： 1 ） 印版夹持机构和压印机构： 对于平压平：印版、压印均为平的； 对于圆压平：印版是平的，压印是圆的； 对于圆压圆：印版、压印均为圆的。 第一节 平版印刷机印刷滚筒的排列形式及特点根据印版滚筒、压印滚筒和橡皮布滚筒的组合形式，平版印刷机印刷滚筒可分为： 1 ） 三滚筒型平版印刷机 2 ） 五滚筒型平版印刷机 3 ） B-B 型印刷机 由印版滚筒、橡皮布滚筒、压印滚筒组成一个机组，主要用于单张纸印刷机，单面单色。两个机组：单面双色缺点：生产周期长，若印刷多色，需一定的间隔时间，如果控制不好，承印物易发生伸缩变形，影响套印精度，生产率和经济效益低。一、三滚筒型平版印刷机： 多色印机采用机组并列的方式，机组间用传纸滚筒和压印滚筒传纸。优点：一次可印多色，生产周期短，场地占用经济，印刷质量易控制，速度高，经济效应好，但价格高。 印刷机组中有一个公共压印滚筒，根据印刷色数，可配有若干色组的印版滚筒和橡皮布滚筒，若配有两个色组的印版滚筒和橡皮布滚筒，这样一个印刷机组就由五个印刷滚筒组成，构成一个单面双色印刷机。二、五滚筒型平版印刷机 两个五滚筒型机组并列就成为四色平版印刷机。 半卫星型平版印刷机：在压印滚筒上分布两个或三个印刷色组的印版滚筒和橡皮布滚筒的印刷机。例如：五滚筒型平版印刷机卫星型平版印刷机：在压印滚筒上分布四个或四个以上印刷色组的印版滚筒和橡皮布滚筒的印刷机。例如：海德堡 DI46-4 ，一般用于卷筒纸平版印刷机。 滚筒表面利用系数 Ke是滚筒的有效工作弧长 H 与滚筒的周长 P 之比，即承印物最大长度 A 与滚筒周长之比 1. 可接近性：符合人类工程学设计2. 滚筒表面利用系数 Ke 反映滚筒表面上工作面所占的比例。 Ke=H /P= A/P三滚筒型、五滚筒型印刷机的使用和印刷性能： 3. 排列位置与交接位置： 橡皮布滚筒的排列位置以及压印滚筒与传纸滚筒交接位置，即橡皮布滚筒和压印滚筒的压印线到压印滚筒和传纸滚筒交接点之间的圆弧长短，对印刷质量影响很大。要求尽可能安排得长一些。意义： P77 4. 常用多色平版印刷机三个印刷滚筒的直径关系 P 、 B 、 I ...
