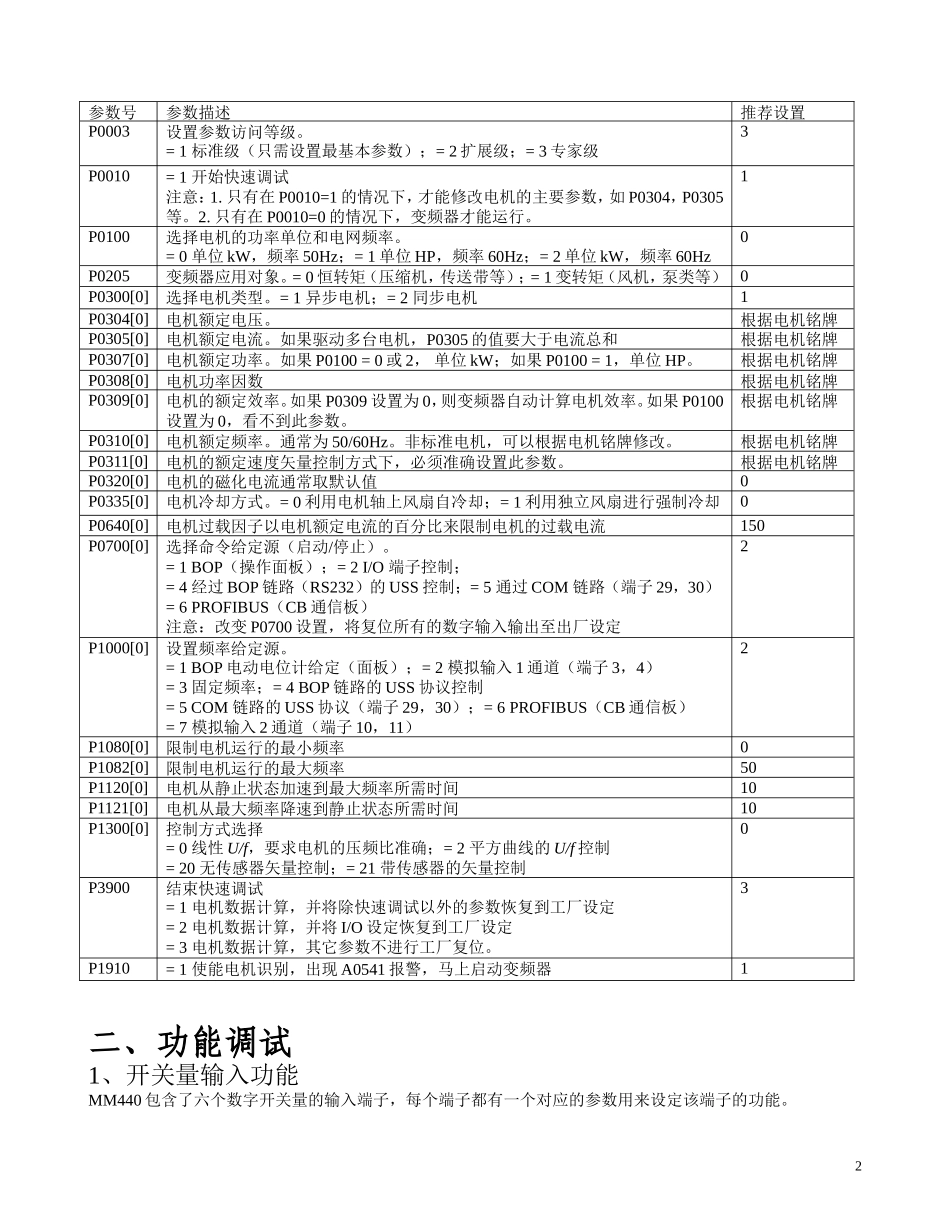

通用变频器调试步骤和参数设置 快速调试 当选择P0010=1（快速调试）时，P0003（用户访问级）用来选择要访问的参数。这一参数也可以用来选择由用户定义的进行快速调试的参数表。在快速调试的所有步骤都已完成以后，应设定P3900=1，以便进行必要的电动机数据的计算，并将其它所有的参数（不包括P0010=1）恢复到它们的缺省设置值。参数号参数名称访问级Cstat P0100 欧洲/北美1 C P0205 变频器的应用对象3 C P0300 选择电动机的类型2 C P0304 电动机的额定电压1 C P0305 电动机的额定电流1 C P0307 电动机的额定功率1 C P0308 电动机的额定功率因数2 C P0309 电动机的额定效率2 C P0310 电动机的额定频率1 C P0311 电动机的额定速度1 C P0320 电动机的磁化电流3 CT P0335 电动机的冷却2 CT P0640 电动机的过载倍数[%] 2 CUT P0700 选择命令源1 CT P1000 选择频率设定值1 CT P1080 最小速度1 CUT P1082 最大速度1 CT P1120 斜坡上升时间1 CUT P1121 斜坡下降时间1 CUT P1135 OFF3 停车时的斜坡下降时间2 CUT P1300 控制方式2 CT P1500 选择转矩设定值2 CT P1910 选择电动机数据自动检测2 CT P1960 速度控制优化3 CT P3900 快速调试结束1 C 一、快速调试步骤和参数设置1参数号参数描述推荐设置P0003 设置参数访问等级。= 1 标准级（只需设置最基本参数）；= 2 扩展级；= 3 专家级3 P0010 = 1 开始快速调试注意：1. 只有在 P0010=1 的情况下，才能修改电机的主要参数，如 P0304，P0305等。2. 只有在 P0010=0 的情况下，变频器才能运行。1P0100 选择电机的功率单位和电网频率。= 0 单位 kW，频率 50Hz；= 1 单位 HP，频率 60Hz；= 2 单位 kW，频率 60Hz 0P0205 变频器应用对象。= 0 恒转矩（压缩机，传送带等）；= 1 变转矩（风机，泵类等）0 P0300[0] 选择电机类型。= 1 异步电机；= 2 同步电机1 P0304[0] 电机额定电压。根据电机铭牌P0305[0] 电机额定电流。如果驱动多台电机，P0305 的值要大于电流总和根据电机铭牌P0307[0] 电机额定功率。如果 P0100 = 0 或 2， 单位 kW；如果 P0100 = 1，单位 HP。 根据电机铭牌P0308[0] 电机功率因数根据电机铭牌P0309[0] 电机的额定效率。如果 P0309 设置为 0，则变频器自动计算电机效率。如果 P0100设置为 0，看不到此参数。根据电机铭牌P0310[0] 电机额定...
