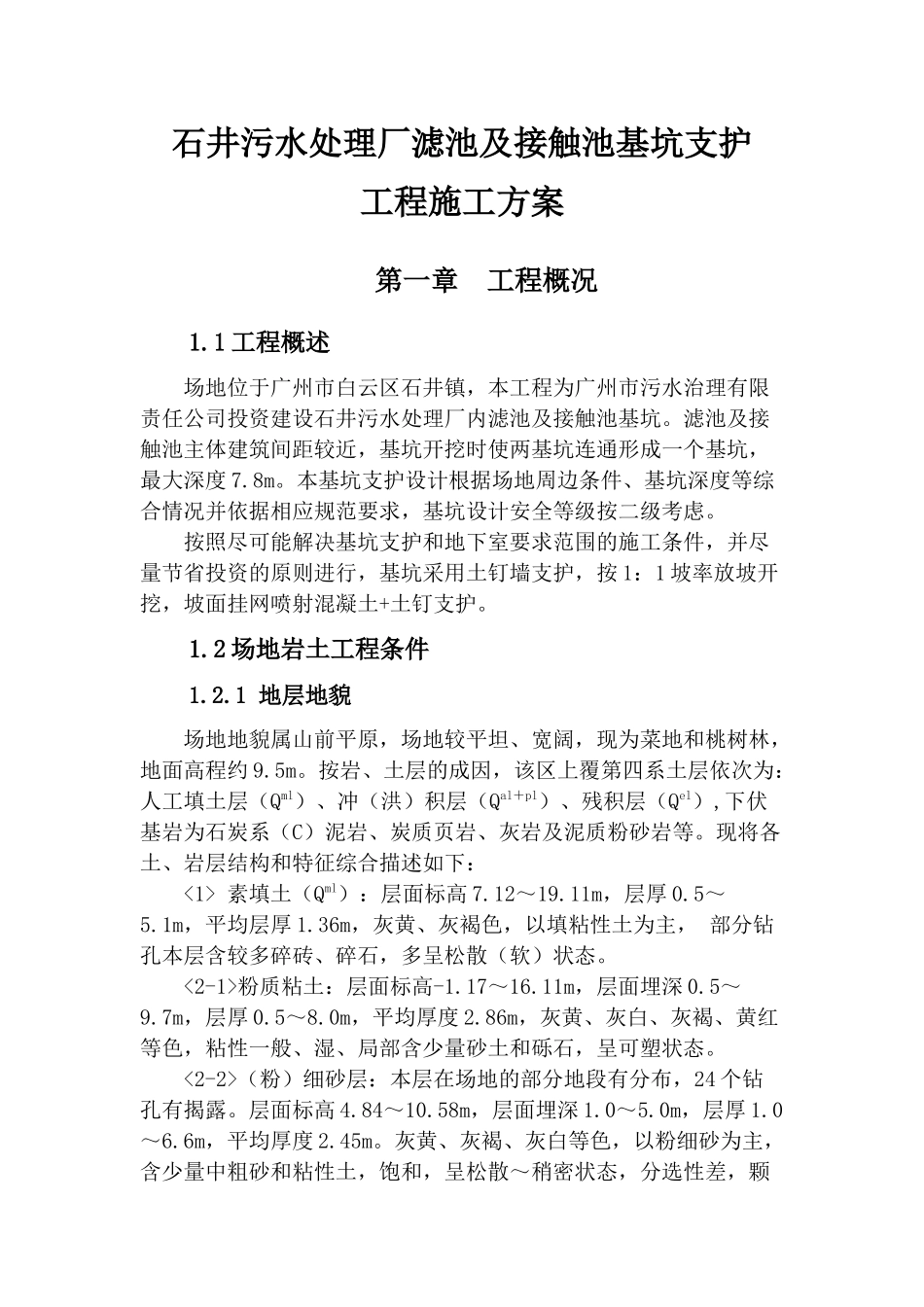

石井污水处理厂滤池及接触池基坑支护工程施工方案第一章 工程概况1.1 工程概述场地位于广州市白云区石井镇，本工程为广州市污水治理有限责任公司投资建设石井污水处理厂内滤池及接触池基坑。滤池及接触池主体建筑间距较近，基坑开挖时使两基坑连通形成一个基坑，最大深度 7.8m。本基坑支护设计根据场地周边条件、基坑深度等综合情况并依据相应规范要求，基坑设计安全等级按二级考虑。按照尽可能解决基坑支护和地下室要求范围的施工条件，并尽量节省投资的原则进行，基坑采用土钉墙支护，按 1：1 坡率放坡开挖，坡面挂网喷射混凝土+土钉支护。1.2 场地岩土工程条件1.2.1 地层地貌场地地貌属山前平原，场地较平坦、宽阔，现为菜地和桃树林，地面高程约 9.5m。按岩、土层的成因，该区上覆第四系土层依次为：人工填土层（Qml）、冲（洪）积层（Qal＋pl）、残积层（Qel）,下伏基岩为石炭系（C）泥岩、炭质页岩、灰岩及泥质粉砂岩等。现将各土、岩层结构和特征综合描述如下：<1> 素填土（Qml）：层面标高 7.12～19.11m，层厚 0.5～5.1m，平均层厚 1.36m，灰黄、灰褐色，以填粘性土为主， 部分钻孔本层含较多碎砖、碎石，多呈松散（软）状态。<2-1>粉质粘土：层面标高-1.17～16.11m，层面埋深 0.5～9.7m，层厚 0.5～8.0m，平均厚度 2.86m，灰黄、灰白、灰褐、黄红等色，粘性一般、湿、局部含少量砂土和砾石，呈可塑状态。<2-2>（粉）细砂层：本层在场地的部分地段有分布，24 个钻孔有揭露。层面标高 4.84～10.58m，层面埋深 1.0～5.0m，层厚 1.0～6.6m，平均厚度 2.45m。灰黄、灰褐、灰白等色，以粉细砂为主，含少量中粗砂和粘性土，饱和，呈松散～稍密状态，分选性差，颗粒级配一般。<4-1>粉质粘土：本层为泥岩和灰岩残积土，灰岩残积土因状态不同划分为硬塑状态和软～可塑状态。层面标高-5.47～14.67m，层面埋深 1.7～14.0m，层厚 0.8～26.5m，灰褐、灰黄等色，为泥岩、炭质泥岩风化残积土，以粉粘粒为主，含较多炭化有机质，能染手，粘性较差、稍湿、局部含较多粉细砂，多呈硬塑～坚硬状态。本层遇水易软化、崩解，强度显著降低。<5-1>强风化泥岩：层面标高-5.89～16.6m，层面埋深 2.4～16.8m，深灰、灰褐、灰黄等色，风化强烈，裂隙很发育，原岩结构大部分已破坏，矿物成分呈显著变化，岩芯多呈土状、半岩半土状和碎块状，但遇水易软化、崩解，强度降低。1.2.2 土层物理力学性质指标根据勘察报告土工试验结果，与基坑支护相...
