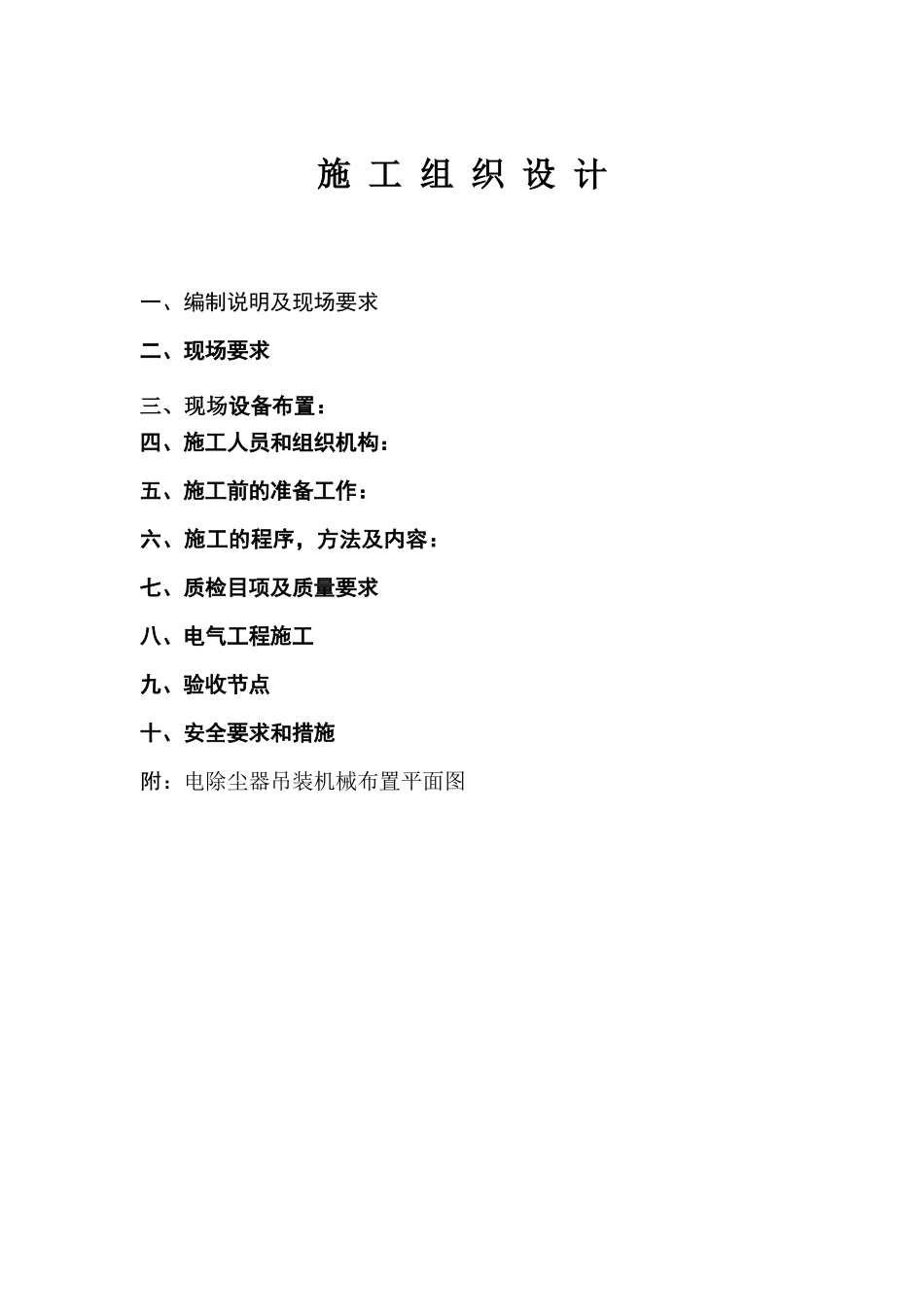

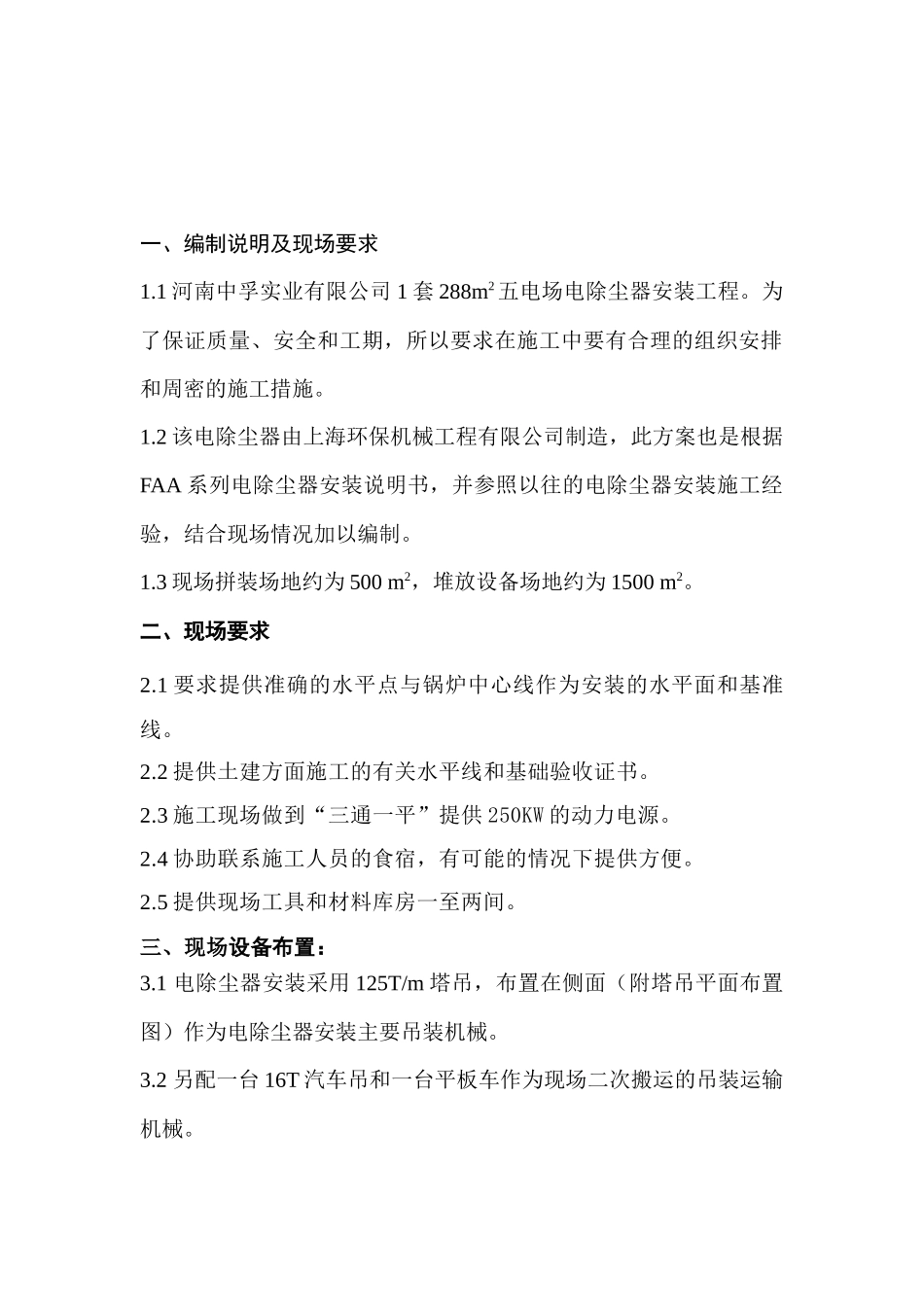

施 工 组 织 设 计一、编制说明及现场要求二、现场要求三、现场设备布置：四、施工人员和组织机构：五、施工前的准备工作：六、施工的程序，方法及内容：七、质检目项及质量要求八、电气工程施工九、验收节点十、安全要求和措施附：电除尘器吊装机械布置平面图一、编制说明及现场要求1.1 河南中孚实业有限公司 1 套 288m2五电场电除尘器安装工程。为了保证质量、安全和工期，所以要求在施工中要有合理的组织安排和周密的施工措施。1.2 该电除尘器由上海环保机械工程有限公司制造，此方案也是根据FAA 系列电除尘器安装说明书，并参照以往的电除尘器安装施工经验，结合现场情况加以编制。1.3 现场拼装场地约为 500 m2，堆放设备场地约为 1500 m2。二、现场要求2.1 要求提供准确的水平点与锅炉中心线作为安装的水平面和基准线。2.2 提供土建方面施工的有关水平线和基础验收证书。2.3 施工现场做到“三通一平”提供 250KW 的动力电源。2.4 协助联系施工人员的食宿，有可能的情况下提供方便。2.5 提供现场工具和材料库房一至两间。三、现场设备布置：3.1 电除尘器安装采用 125T/m 塔吊，布置在侧面（附塔吊平面布置图）作为电除尘器安装主要吊装机械。3.2 另配一台 16T 汽车吊和一台平板车作为现场二次搬运的吊装运输机械。3.3 现场投入电焊机 8 台，氧气工具 8 套，手拉葫芦和小型机具若干。3.4 对施工现场周围设置安全隔离。四、施工人员和组织机构：4.1 设安装项目经理 1 名，质量、技术、安全、设备和管理专职各 1名。4.2 施工人员的组合：焊工 8 人、钳工 5 人、起重工 3 人、电工 4 人、安装工 30 人，辅工 6 人、后勤 2 人、材料 2 人。五、施工前的准备工作：5.1 施工人员必须认真学习、熟悉图纸、安装说明书。5.2 施工队现场做到“三通一平”，拼装平台的搭设。5.3 施工机械的架设。5.4 安装图纸及供货清单核对，各零部件的数量及尺寸，并对外观进行检查，发现问题及时向现场技术人员提出，以便尽快解决。5.5 准备好所有安装用工器具。5.6 制作好安装时使用的临时支撑和支架等。5.7 复核由土建移交的基础质量，包括纵横中心线、标高并做好标记。5.8 所有施工的动力，照明电源接通。六、施工的程序，方法及内容：6.1 钢支架安装(1).钢支架安装前为了便于安装时的测量，对每根立柱划出十字中心线及时标出，并打上洋冲标记。 (2).立柱安装时采用 Φ108 钢管和 ΦM24×200 ...
