模具设计中各种滑块设计注意事项-03VIP免费

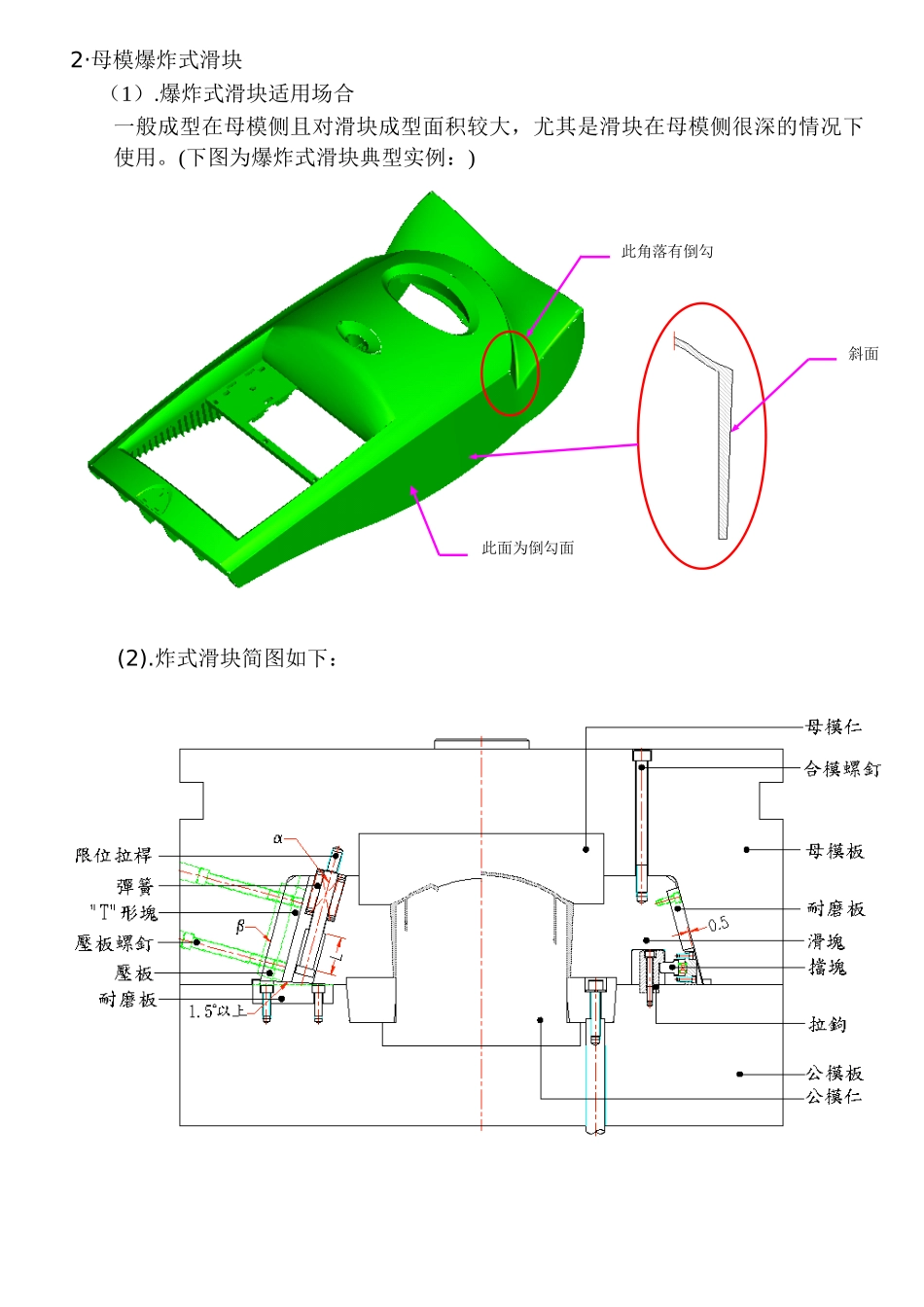

模具设计中各种滑块设计注意事项-03_第1页
1/8

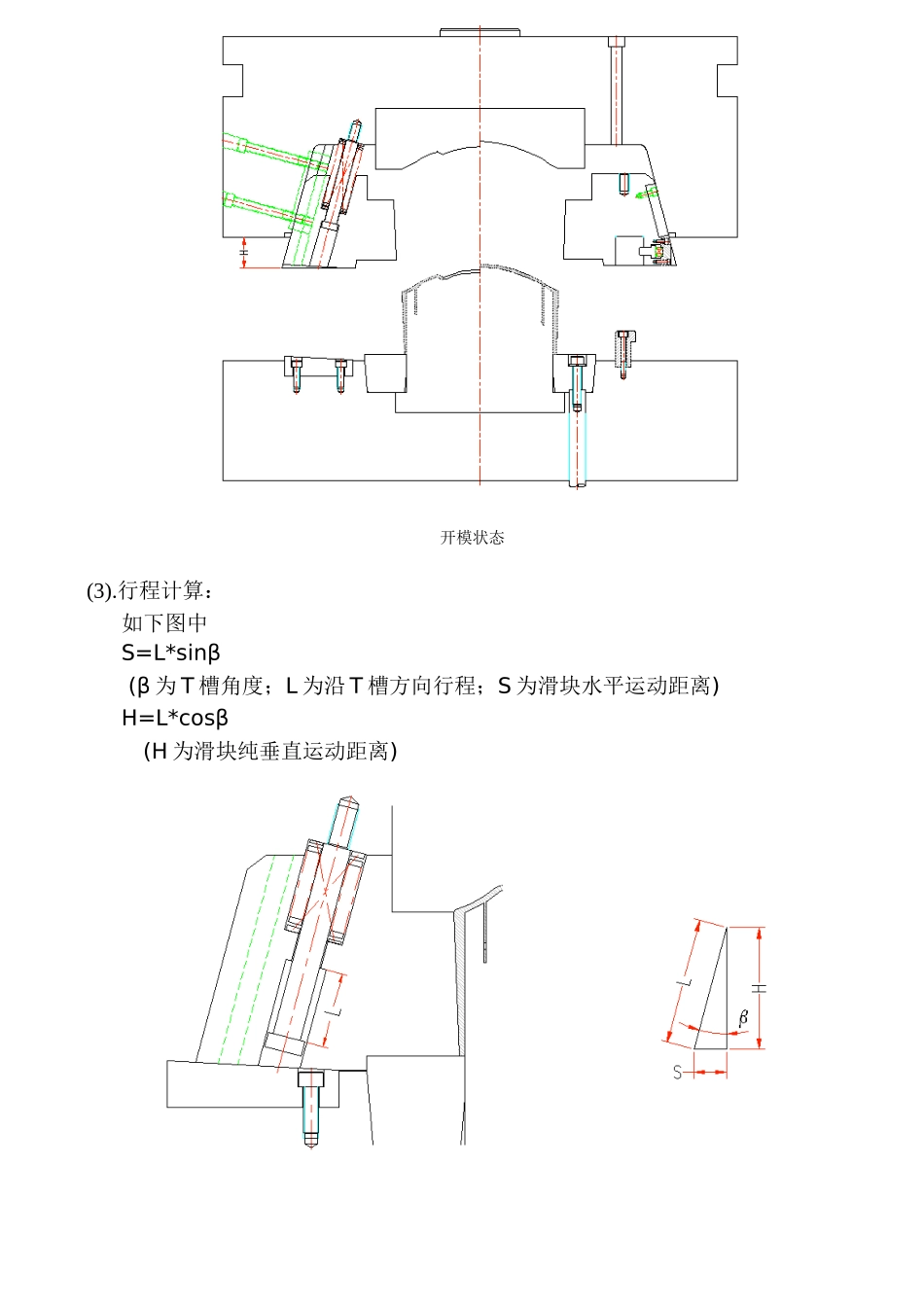

模具设计中各种滑块设计注意事项-03_第2页
2/8

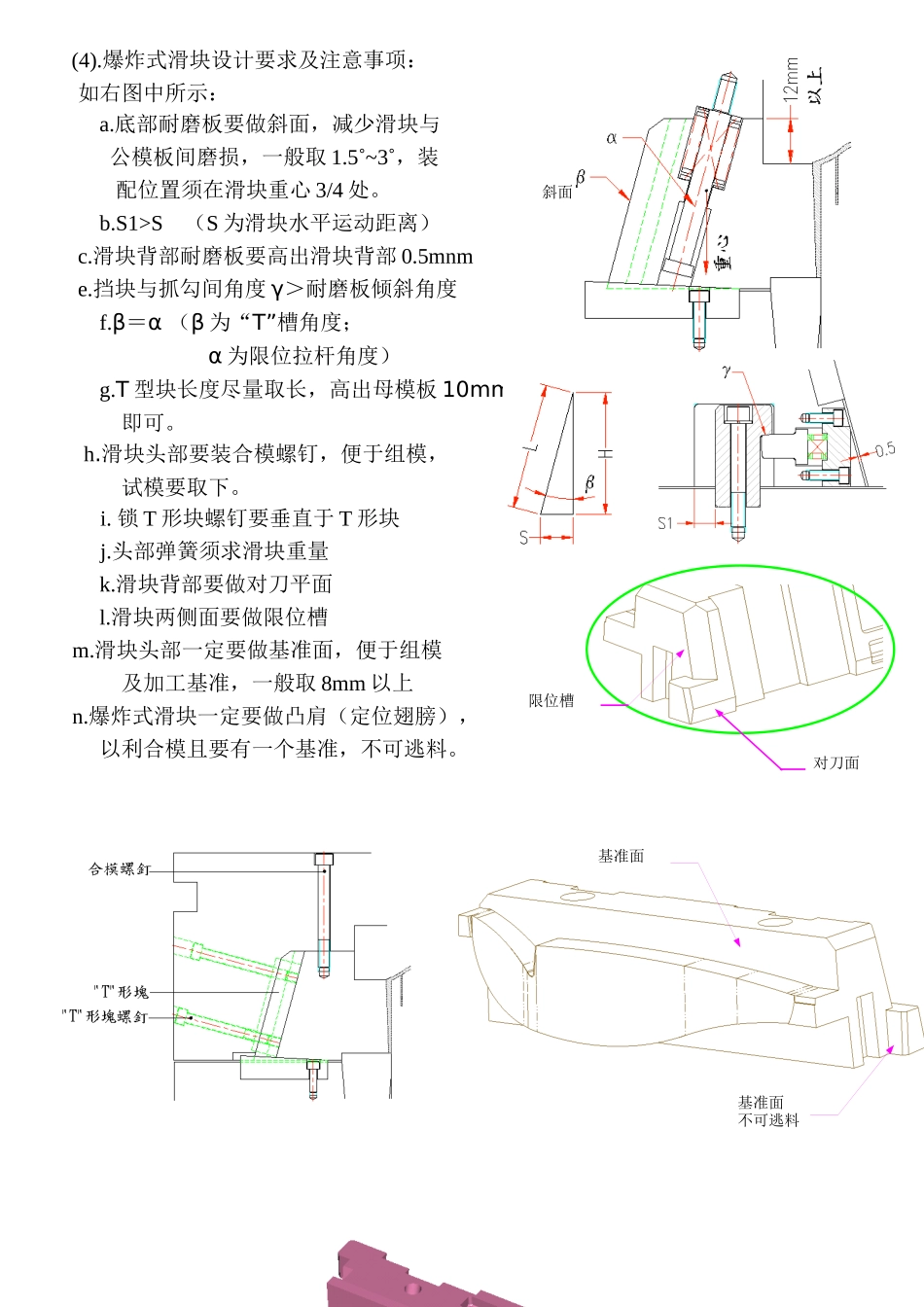

模具设计中各种滑块设计注意事项-03_第3页
3/8
斜面此面为倒勾面此角落有倒勾2‧母模爆炸式滑块(1).爆炸式滑块适用场合 一般成型在母模侧且对滑块成型面积较大,尤其是滑块在母模侧很深的情况下使用。(下图为爆炸式滑块典型实例:)(2).炸式滑块简图如下:(3).行程计算:如下图中S=L*sinβ (β 为 T 槽角度;L 为沿 T 槽方向行程;S 为滑块水平运动距离) H=L*cosβ (H 为滑块纯垂直运动距离)开模状态斜面对刀面限位槽基准面不可逃料基准面(4).爆炸式滑块设计要求及注意事项:如右图中所示:a.底部耐磨板要做斜面,减少滑块与公模板间磨损,一般取 1.5˚~3˚,装配位置须在滑块重心 3/4 处。 b.S1>S (S 为滑块水平运动距离) c.滑块背部耐磨板要高出滑块背部 0.5mnm e.挡块与抓勾间角度 γ>耐磨板倾斜角度 f.β=α (β 为“T”槽角度;α 为限位拉杆角度) g.T 型块长度尽量取长,高出母模板 10mm即可。 h.滑块头部要装合模螺钉,便于组模,试模要取下。i. 锁 T 形块螺钉要垂直于 T 形块j.头部弹簧须求滑块重量k.滑块背部要做对刀平面 l.滑块两侧面要做限位槽 m.滑块头部一定要做基准面,便于组模及加工基准,一般取 8mm 以上 n.爆炸式滑块一定要做凸肩(定位翅膀),以利合模且要有一个基准,不可逃料。(5).特深爆炸式滑块注意事项: a.导向杆要从母模板装置a. 母模板要凸出公模板内,防止母模板外掀,增加模具强度b. 在母模板凸出外侧要做耐磨板,防止磨损,易调整 d.其它注意事项与上述相同(3)‧滑块打顶针一般对于成品璧厚薄而深,壁侧面抽芯孔位较多,抽芯力较大,在跑滑块时,成品可能被滑块拉变形或拉伤。为防止成品被滑块拉变形或拉伤,需在滑块内打顶针,以阻止成品被滑块拉变形或拉伤。a.滑块内部打顶针(范例 1)2.常见滑块内打顶针有两种方式。如下图所示:五 延迟滑块‧1 成品外侧滑块抽芯力大防止成品拉变形2.利用延迟滑块作强制脱模 下图为水管及水管延迟简图:合模状态第一次开模第二开模完毕状态六 斜销式滑块‧1.斜销式滑块适用放范围一般用在成品有滑块机构,同时沿滑块运动方向成品也有倒勾,这时可采用
