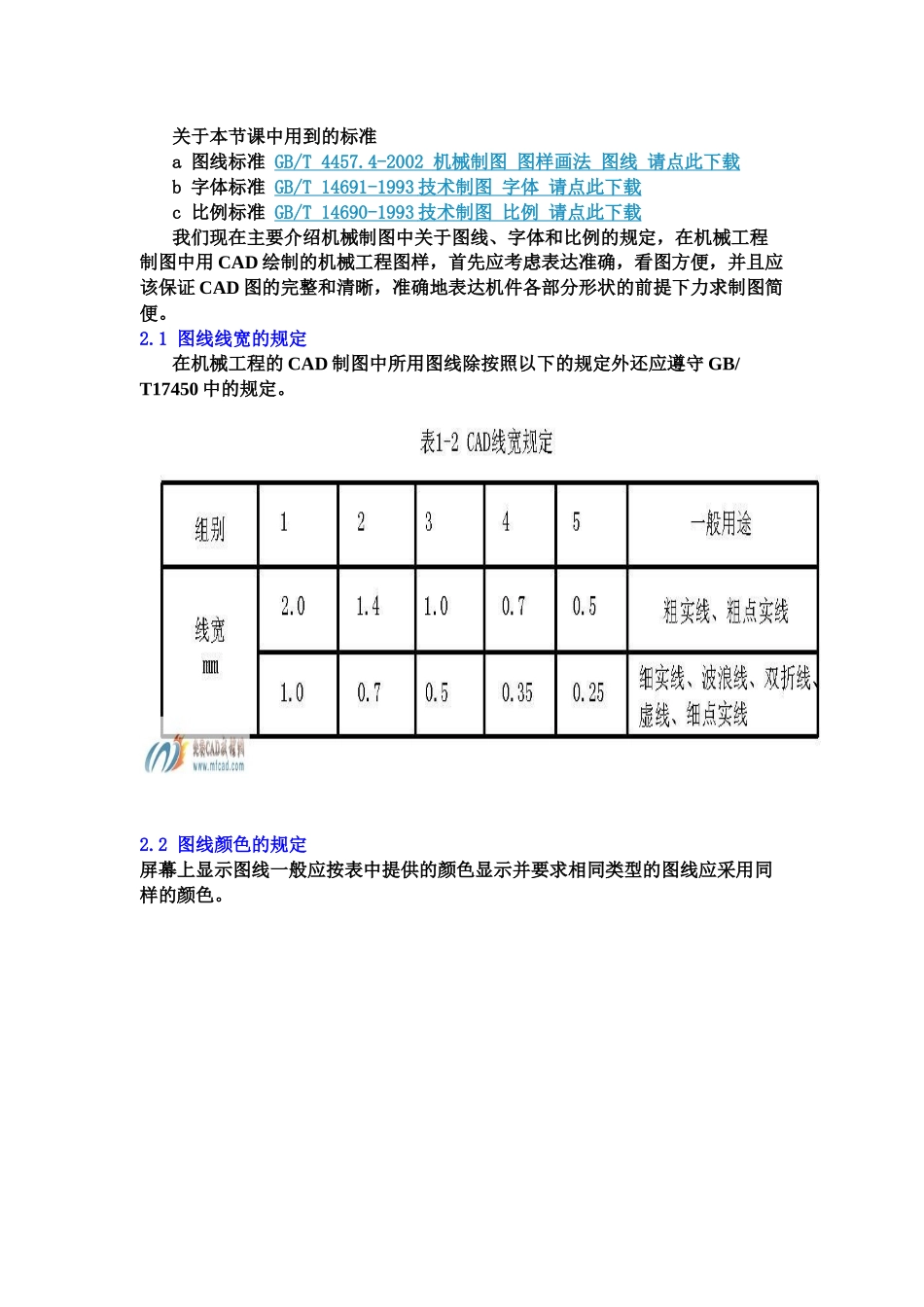

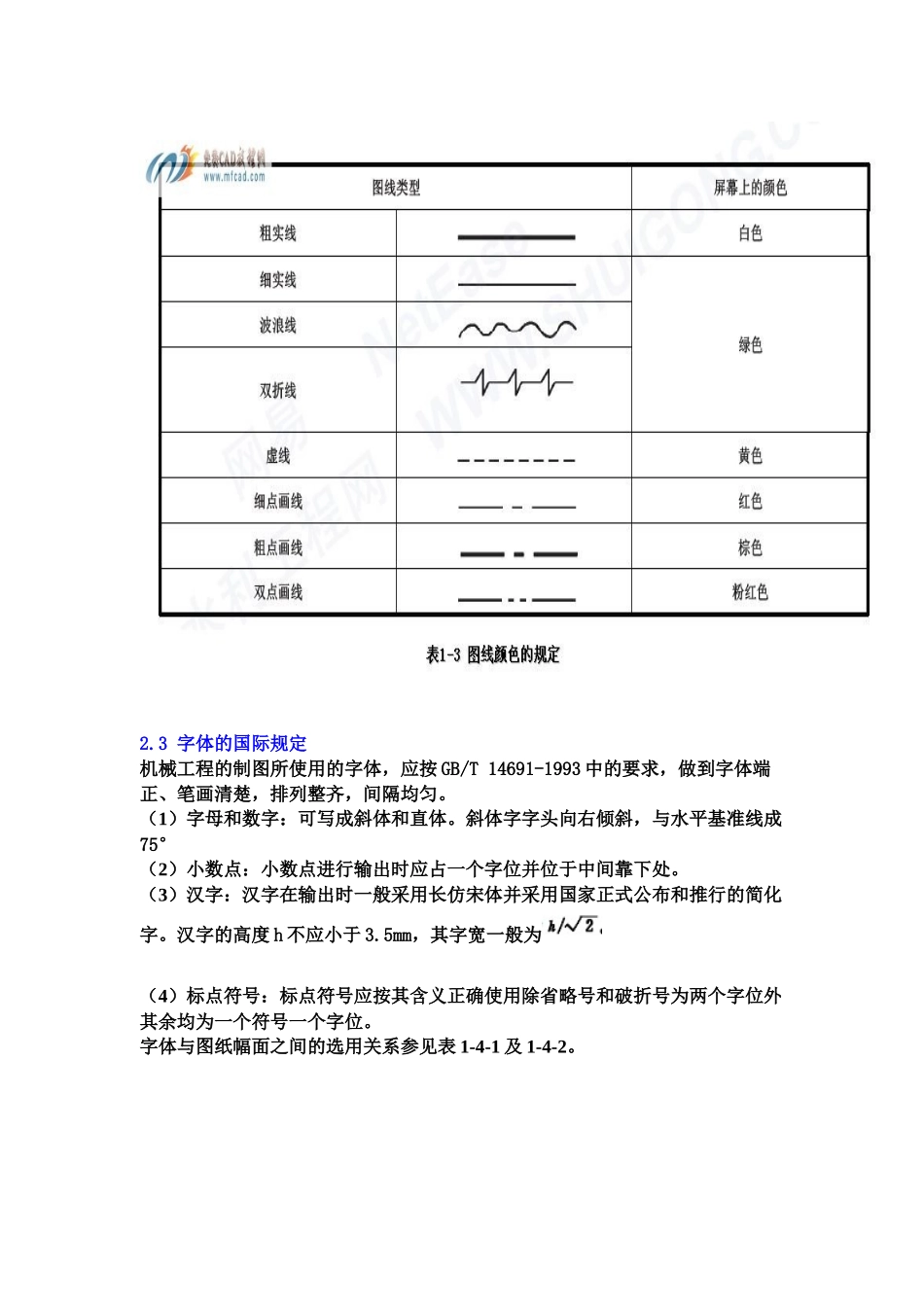

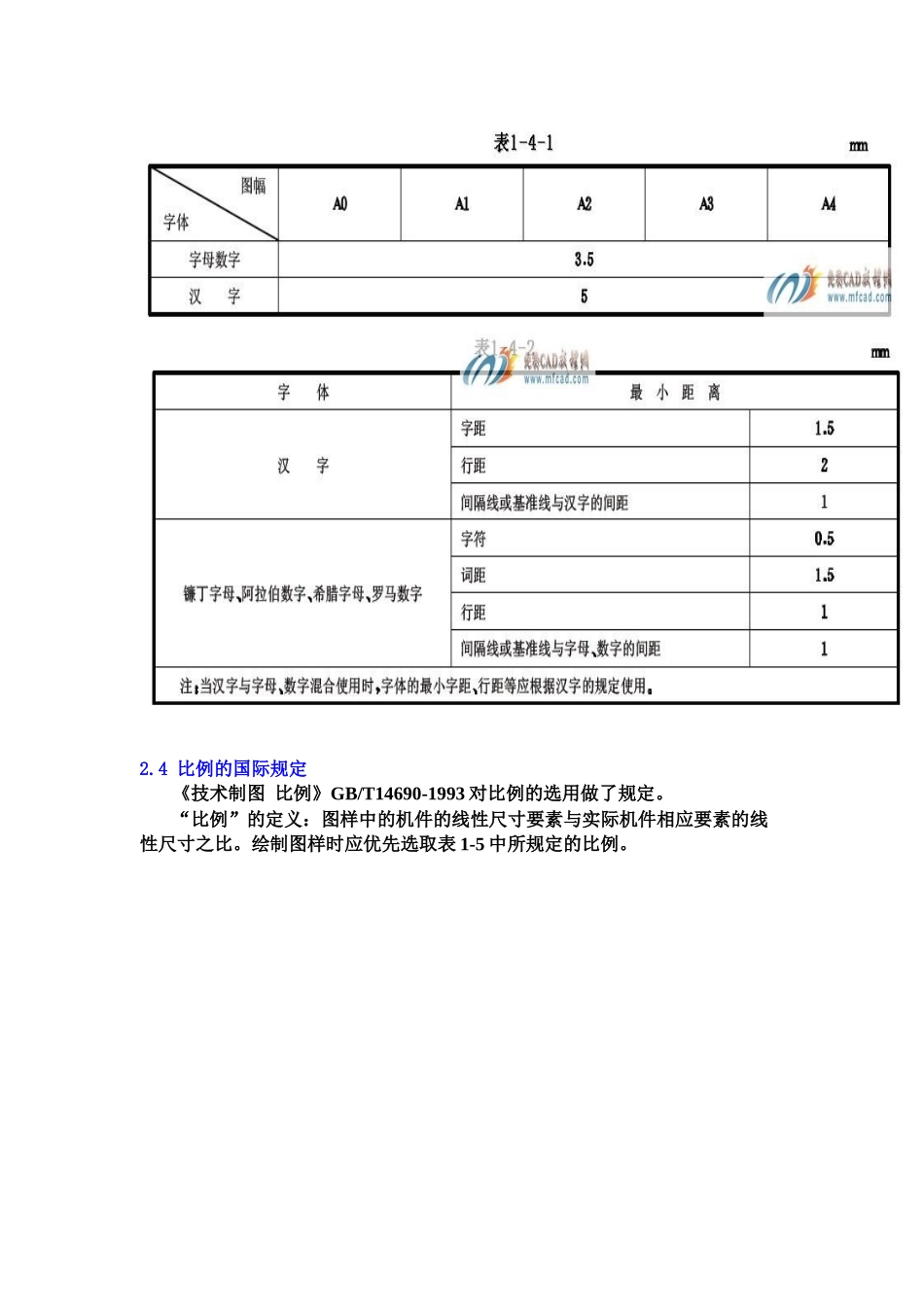

关于本节课中用到的标准a 图线标准 GB/T 4457.4-2002 机械制图 图样画法 图线 请点此下载 b 字体标准 GB/T 14691-1993 技术制图 字体 请点此下载 c 比例标准 GB/T 14690-1993 技术制图 比例 请点此下载 我们现在主要介绍机械制图中关于图线、字体和比例的规定，在机械工程制图中用 CAD 绘制的机械工程图样，首先应考虑表达准确，看图方便，并且应该保证 CAD 图的完整和清晰，准确地表达机件各部分形状的前提下力求制图简便。2.1 图线线宽的规定 在机械工程的 CAD 制图中所用图线除按照以下的规定外还应遵守 GB/T17450 中的规定。2.2 图线颜色的规定屏幕上显示图线一般应按表中提供的颜色显示并要求相同类型的图线应采用同样的颜色。2.3 字体的国际规定机械工程的制图所使用的字体，应按 GB/T 14691-1993 中的要求，做到字体端正、笔画清楚，排列整齐，间隔均匀。（1）字母和数字：可写成斜体和直体。斜体字字头向右倾斜，与水平基准线成75°（2）小数点：小数点进行输出时应占一个字位并位于中间靠下处。（3）汉字：汉字在输出时一般采用长仿宋体并采用国家正式公布和推行的简化字。汉字的高度 h 不应小于 3.5mm，其字宽一般为（4）标点符号：标点符号应按其含义正确使用除省略号和破折号为两个字位外其余均为一个符号一个字位。字体与图纸幅面之间的选用关系参见表 1-4-1 及 1-4-2。2.4 比例的国际规定《技术制图 比例》GB/T14690-1993 对比例的选用做了规定。“比例”的定义：图样中的机件的线性尺寸要素与实际机件相应要素的线性尺寸之比。绘制图样时应优先选取表 1-5 中所规定的比例。关于放大缩小到一个详细的图示：每张图纸都必须有标题栏，标题栏的格式和尺寸应符合 GB10609.1-2008 的规定，如图 1-3 所示，标题栏的外边框是粗实线，其右边的底线与图纸边框重合，其余是细实线。① 标题栏一般由更改区，签字区，其他区，名称及代号区组成，也可按实际需要增加或者减少：更改区：一般由更改标记、处数、分区、更改文件号、签名和年月日等组成。签字区：一般由设计、审核、工艺、标准、签名和年月日等组成。其他区：一般由材料标记、阶段标记、重量、比例和张数和投影符号等组成。名称及代号区：一般由单位名称、图样名称、图样代号和存储代号等组成。② 其次，我们还应该注意标题栏的填写要求：更改区：更改区中的内容应按由下而上的顺序填写，也可根据实际情况顺延，或放在图样中其...
