3智能交通系统设备配置方案(焦)VIP免费

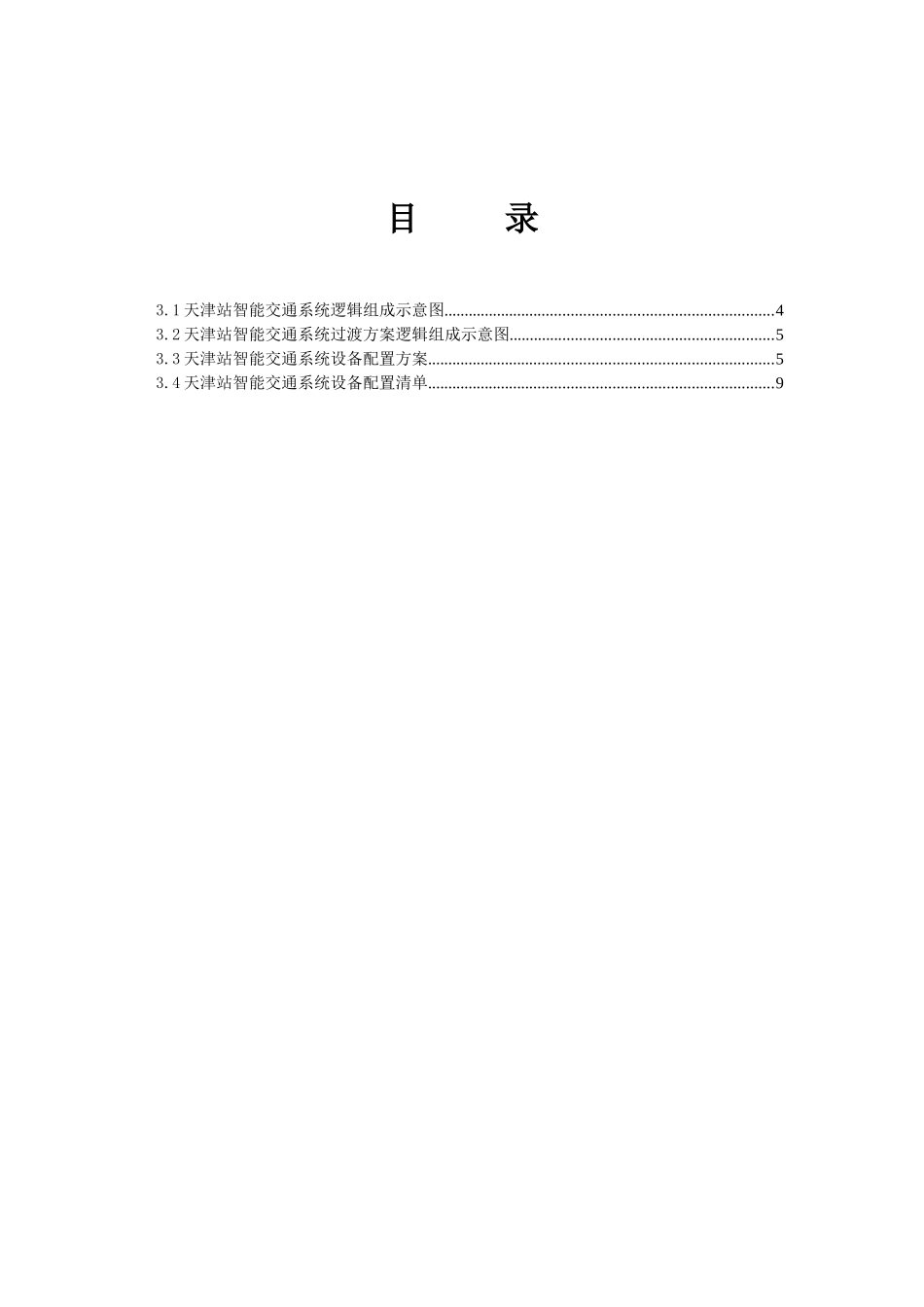

第三章 智能交通设备配置方案目 录3.1 天津站智能交通系统逻辑组成示意图................................................................................43.2 天津站智能交通系统过渡方案逻辑组成示意图................................................................53.3 天津站智能交通系统设备配置方案....................................................................................53.4 天津站智能交通系统设备配置清单....................................................................................9第三章 智能交通设备配置方案3.1 天津站智能交通系统逻辑组成示意图3.2 天津站智能交通系统过渡方案逻辑组成示意图3.3 天津站智能交通系统设备配置方案3.3.1 重要设备及软件配置序号设备名称型号单位数量1.天津站交通控制中心2.小型机IBM P55A台23.磁盘阵列IBM DS4700台14.应用服务器IBM X3850台15.主机机柜IBM 原厂 42台16.汇聚交换机S5500-52C-EI台17.接入交换机S3100-16TP-SI台48.计 算 机 管 理 终 端 （ 一 机 双屏）Dell OptiPlex 755台19.中心控制图形工作站Dell OptiPlex 755台110.网络机柜图腾 TS6647台211.数据库软件IBM DB2 套112.电子地图开发工具ARCINFO 工具软件套113.电子地图底图制作和整理 套114.接口模块及中间件套115.路面道路交通信号控制系统16.区域控制计算机研华工控机 IPC-610H台117.系统控制软件和管理软件SCATS 系统套118.现场移动控制终端戴尔 Latitude D630台119.图形分析报告打印机HP Imageret 2400台120.路口信号机Tyco-LM40-16-16-00台2221.线圈检测器Tyco-LDM16台2222.路面交通闭路电视监控系统23.视频矩阵 128*32Honywell 公司的 MAX1000套124.硬盘录像机DS-8016HS台425.视频四分配器 8 路BOCOM DVD-8400台426.管理服务器IBM X3650台127.监控终端（一机双屏）Dell OptiPlex 755台128.2.5 米 600*600 机柜图腾 TS6647 台229.1/4”24 倍一体化摄像机PELCO ES31CBW24-2N-X台2030.1/3” 30 倍一体化摄像机PELCO Espirt ES3012台331.路面停车诱导子系统32.中心控制台主机（含软件）Dell OptiPlex 755台1序号设备名称型号单位数量33.一级停车诱导屏HHTC_2006块634.二级停车诱导屏HHTC_2006块635.停车诱导屏管理软件HHTC_V1.0 版套136.设备箱定制 台1237.路面通信传输网络系统38.数据光端机Omate1100对1239.数据光端...
