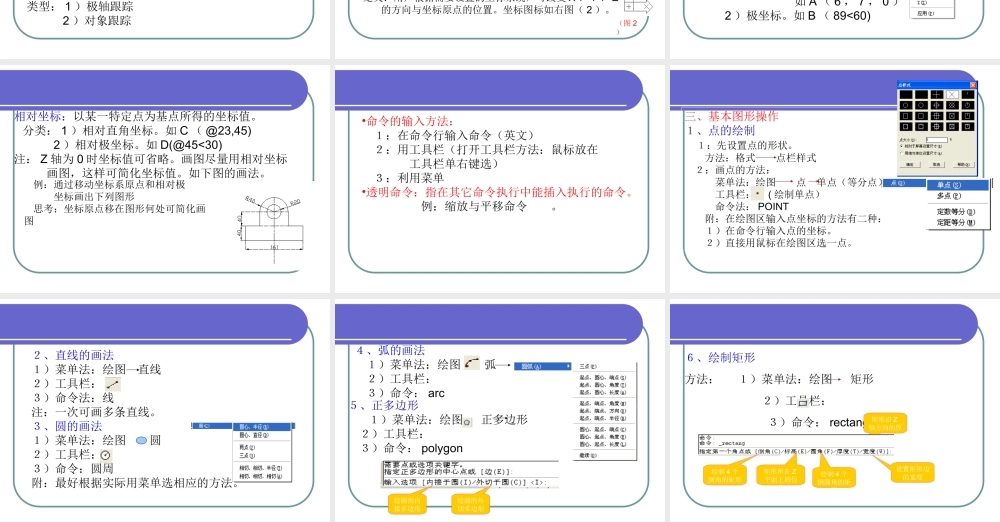

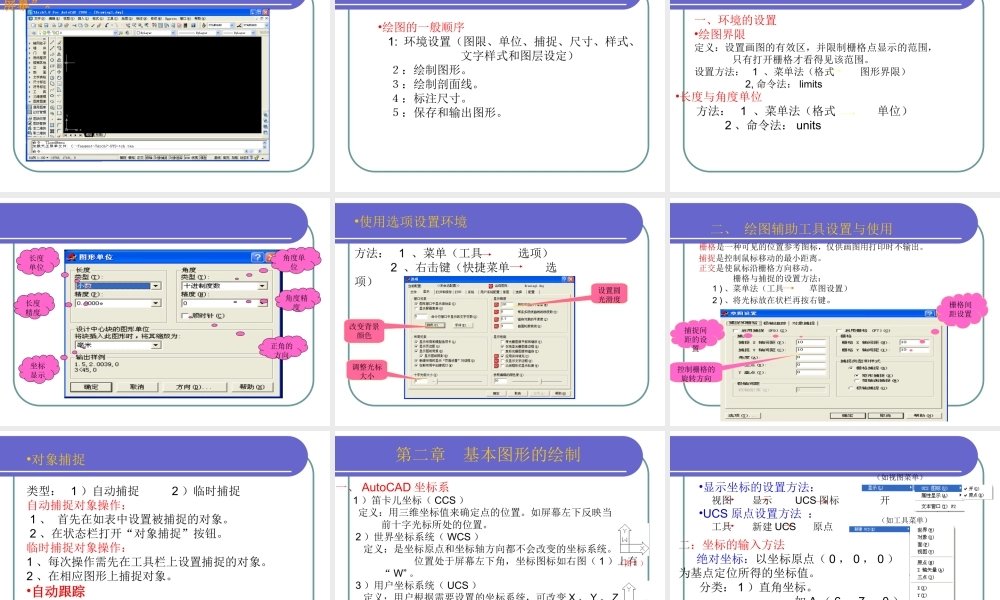

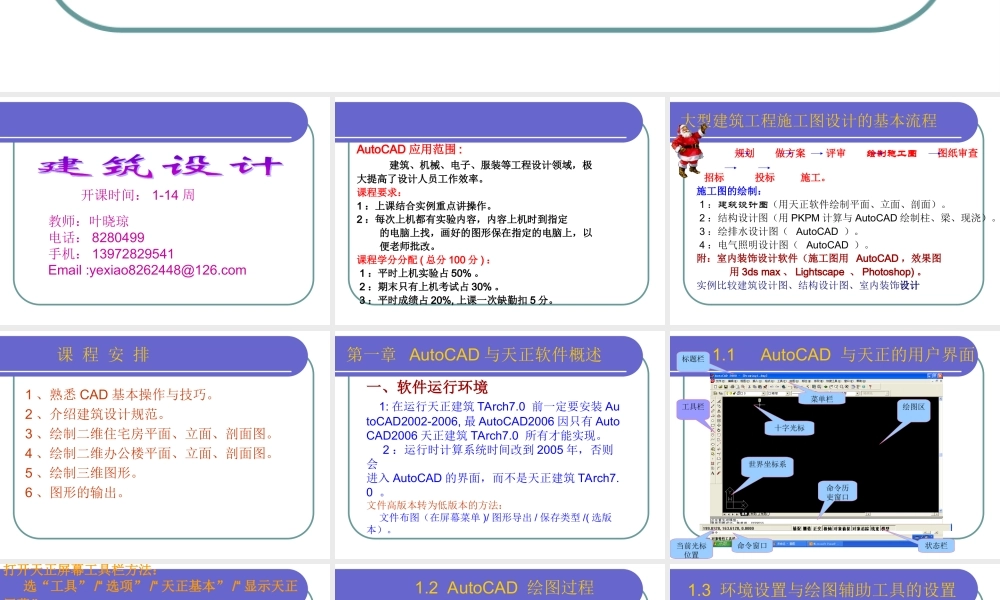

建 筑 设 计第一章 AutoCAD与天正软件概述第二章 基本图形的绘制第三章 二维图形的编辑第四章 对象特性管理与文字第五章 建筑设计规范与天正绘制图的基本过程第六章 绘制低层联体住宅平面图第七章 绘制低层联体立面图第八章 绘制低层联体剖面图第九章 绘制建筑大样与构造详图第十章 绘制综合办公楼平面图第十一章 绘制综合办公楼立面图第十二章 绘制综合办公楼剖面图第十三章 图形的布局与输出 开课时间： 1-14 周教师：叶晓琼电话： 8280499手机： 13972829541Email :yexiao8262448@126.com AutoCAD 应用范围 : 建筑、机械、电子、服装等工程设计领域，极大提高了设计人员工作效率。课程要求：1 ：上课结合实例重点讲操作。2 ：每次上机都有实验内容，内容上机时到指定 的电脑上找，画好的图形保在指定的电脑上，以 便老师批改。课程学分分配 ( 总分 100 分 ) ： 1 ：平时上机实验占 50% 。 2 ：期末只有上机考试占 30% 。 3 ：平时成绩占 20%, 上课一次缺勤扣 5 分。 大型建筑工程施工图设计的基本流程 规划 做方案 评审 绘制施工图 图纸审查 招标 投标 施工。施工图的绘制： 1 ：建筑设计图（用天正软件绘制平面、立面、剖面）。 2 ：结构设计图（用 PKPM 计算与 AutoCAD 绘制柱、梁、现浇）。 3 ：绘排水设计图（ AutoCAD ）。 4 ：电气照明设计图（ AutoCAD ）。附：室内装饰设计软件（施工图用 AutoCAD ，效果图 用 3ds max 、 Lightscape 、 Photoshop) 。实例比较建筑设计图、结构设计图、室内装饰设计 课 程 安 排1 、熟悉 CAD 基本操作与技巧。2 、介绍建筑设计规范。3 、绘制二维住宅房平面、立面、剖面图。4 、绘制二维办公楼平面、立面、剖面图。5 、绘制三维图形。6 、图形的输出。 一、软件运行环境 1: 在运行天正建筑 TArch7.0 前一定要安装 AutoCAD2002-2006, 最 AutoCAD2006 因只有 AutoCAD2006 天正建筑 TArch7.0 所有才能实现。 2 ：运行时计算系统时间改到 2005 年，否则会进入 AutoCAD 的界面，而不是天正建筑 TArch7.0 。文件高版本转为低版本的方法： 文件布图（在屏幕菜单 )/ 图形导出 / 保存类型 /( 选版本）。 第一章 AutoCAD 与天正软件概述 工具栏标题栏菜单栏十字光标世界坐标系绘图区命令历吏窗口命令窗口状态栏当前光标位置1.1 AutoCAD 与天正的用户界面 打开天正屏幕工具...
