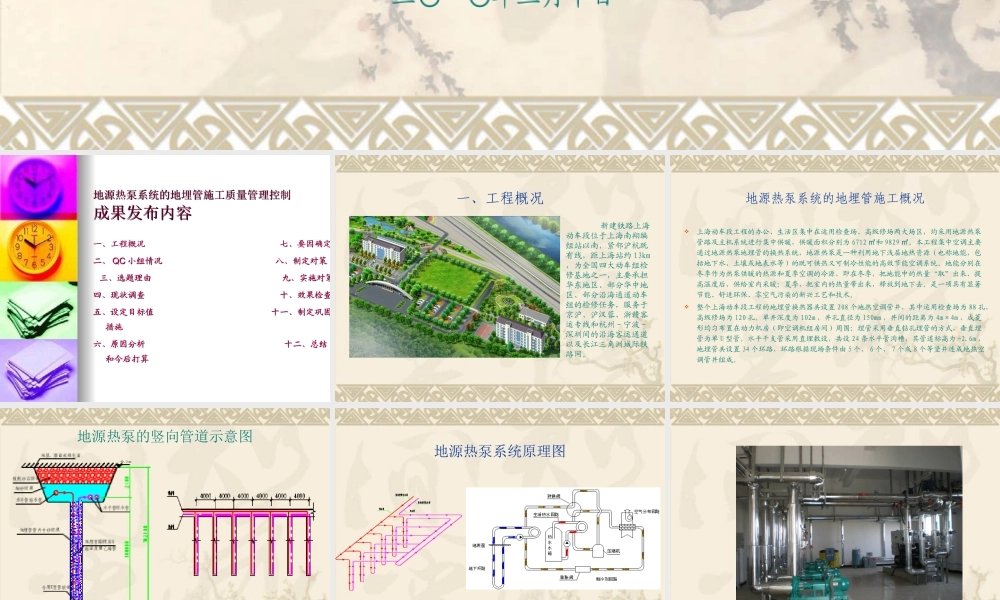

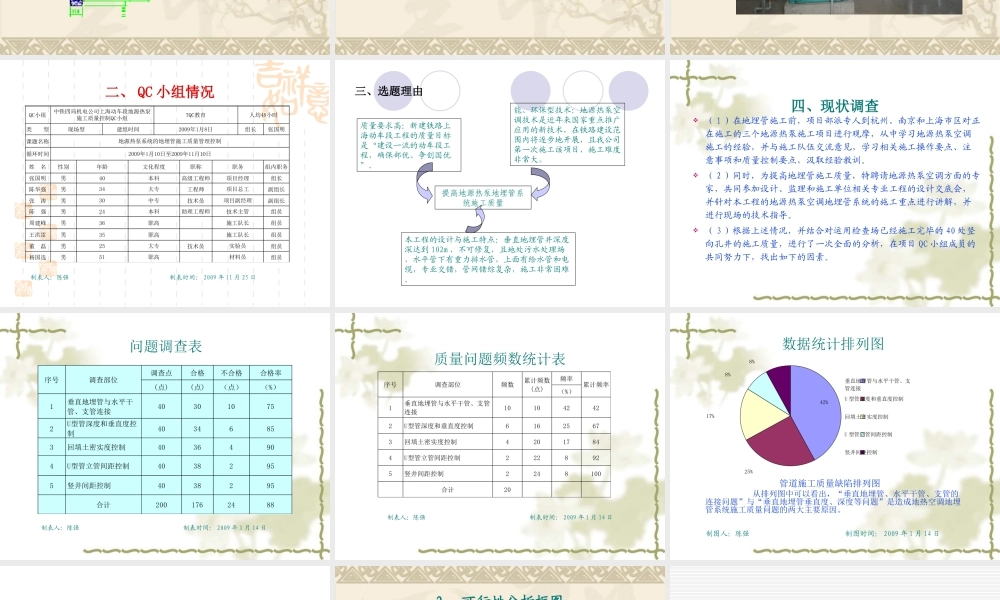

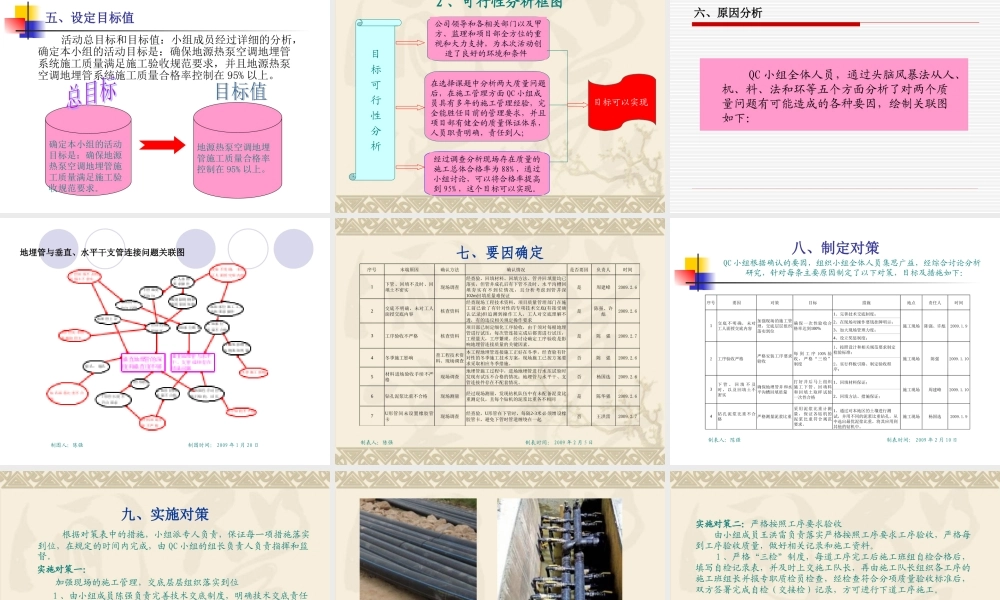

提高地源热泵室外地埋管系统施工质量 QC中铁四局机电公司上海动车段项目部地源热泵施工质量控制 QC 小组发表人二一年二月十日〇〇局第二十八次 QC 成果 地源热泵系统的地埋管施工质量管理控制地源热泵系统的地埋管施工质量管理控制 成果发布内容成果发布内容一、工程概况 七、要因确定一、工程概况 七、要因确定二、二、 QCQC 小组情况 八、制定对策小组情况 八、制定对策 三、选题理由 九、实施对策三、选题理由 九、实施对策四、现状调查 十、效果检查四、现状调查 十、效果检查五、设定目标值 十一、制定巩固五、设定目标值 十一、制定巩固措施措施六、原因分析 十二、总结六、原因分析 十二、总结和今后打算和今后打算 一、工程概况 新建铁路上海动车段位于上海南翔编组站以南，紧邻沪杭既有线，距上海站约 13km，为全国四大动车组检修基地之一，主要承担华东地区、部分华中地区、部分沿海通道动车组的检修任务，服务于京沪、沪汉蓉、浙赣客运专线和杭州 - 宁波 -深圳间的沿海客运通道以及长江三角洲城际铁路网。 地源热泵系统的地埋管施工概况上海动车段工程的办公、生活区集中在运用检查场、高级修场两大场区，均采用地源热泵管路及主机系统进行集中供暖，供暖面积分别为 6712和㎡9829。本工程集中空调主要㎡通过地源热泵地埋管的换热系统，地源热泵是一种利用地下浅层地热资源（也称地能，包括地下水、土壤或地表水等）的既可供热又可制冷性能的高效节能空调系统。地能分别在冬季作为热泵供暖的热源和夏季空调的冷源，即在冬季，把地能中的热量“取”出来，提高温度后，供给室内采暖；夏季，把室内的热量带出来，释放到地下去。是一项具有显著节能、舒适环保、零空气污染的新兴工艺和技术。整个上海动车段工程的地埋管换热器共设置 208 个地热空调管井，其中运用检查场为 88 孔，高级修场为 120 孔。单井深度为 102m ，井孔直径为 150mm ，井间的距离为 4m×4m ，成菱形均匀布置在动力机房（即空调机组房间）周围；埋管采用垂直钻孔埋管的方式，垂直埋管为单 U 型管。水平干支管采用直埋敷设，共设 24 条水平管沟槽，其管道标高为 -2.6m ，地埋管共设置 34 个环路，环路根据现场条件由 5 个、 6 个、 7 个或 8 个等竖井连成地热空调管井组成。 地源热泵的竖向管道示意图 地源热泵系统原理图 二、 QC 小组情况 QC小组类 型组长张国明课题名称循环时间姓 名性别职称组...
