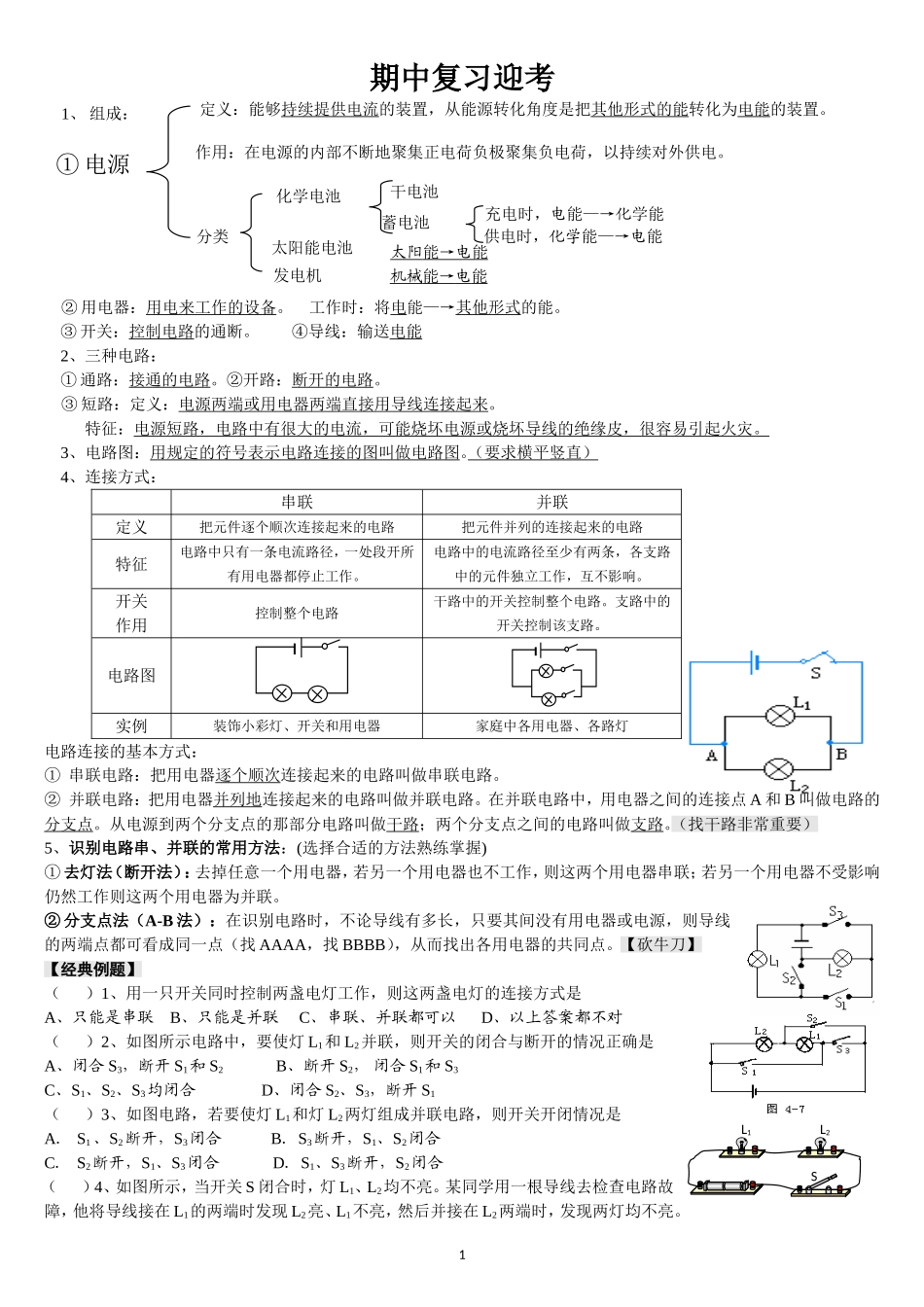

期中复习迎考1、 组成：② 用电器：用电来工作的设备。 工作时：将电能—→其他形式的能。③ 开关：控制电路的通断。 ④导线：输送电能2、三种电路：① 通路：接通的电路。②开路：断开的电路。③ 短路：定义：电源两端或用电器两端直接用导线连接起来。 特征：电源短路，电路中有很大的电流，可能烧坏电源或烧坏导线的绝缘皮，很容易引起火灾。3、电路图：用规定的符号表示电路连接的图叫做电路图。（要求横平竖直）4、连接方式：串联并联定义把元件逐个顺次连接起来的电路把元件并列的连接起来的电路特征电路中只有一条电流路径，一处段开所有用电器都停止工作。电路中的电流路径至少有两条，各支路中的元件独立工作，互不影响。开关作用控制整个电路干路中的开关控制整个电路。支路中的开关控制该支路。电路图实例装饰小彩灯、开关和用电器家庭中各用电器、各路灯电路连接的基本方式：① 串联电路：把用电器逐个顺次连接起来的电路叫做串联电路。② 并联电路：把用电器并列地连接起来的电路叫做并联电路。在并联电路中，用电器之间的连接点 A 和 B 叫做电路的分支点。从电源到两个分支点的那部分电路叫做干路；两个分支点之间的电路叫做支路。（找干路非常重要）5、识别电路串、并联的常用方法：(选择合适的方法熟练掌握)① 去灯法（断开法）：去掉任意一个用电器，若另一个用电器也不工作，则这两个用电器串联；若另一个用电器不受影响仍然工作则这两个用电器为并联。② 分支点法（A-B 法）：在识别电路时，不论导线有多长，只要其间没有用电器或电源，则导线的两端点都可看成同一点（找 AAAA，找 BBBB），从而找出各用电器的共同点。【砍牛刀】【经典例题】（ ）1、用一只开关同时控制两盏电灯工作，则这两盏电灯的连接方式是 A、只能是串联 B、只能是并联 C、串联、并联都可以 D、以上答案都不对（ ）2、如图所示电路中，要使灯 L1和 L2并联，则开关的闭合与断开的情况正确是 A、闭合 S3，断开 S1和 S2 B、断开 S2， 闭合 S1和 S3 C、S1、S2、S3均闭合 D、闭合 S2、S3，断开 S1（ ）3、如图电路，若要使灯 L1和灯 L2两灯组成并联电路，则开关开闭情况是 A． S1 、S2断开，S3闭合 B．S3断开，S1、S2闭合 C． S2断开，S1、S3闭合 D．S1、S3断开，S2闭合（ ）4、如图所示，当开关 S 闭合时，灯 L1、L2均不亮。某同学用一根导线去检查电路故障，他将导线接在 L1的两端时发现 L2亮、L1不...
