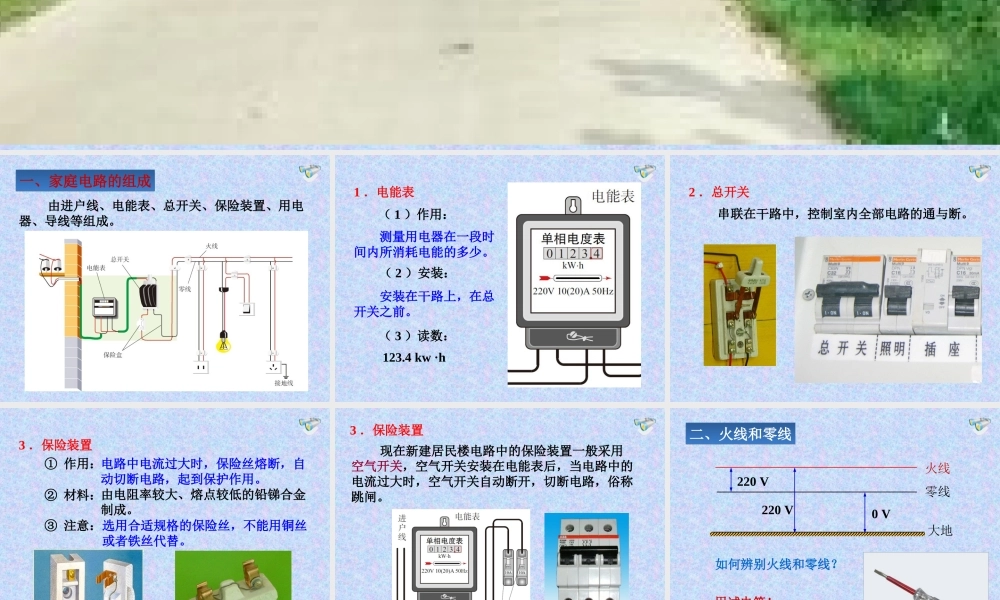

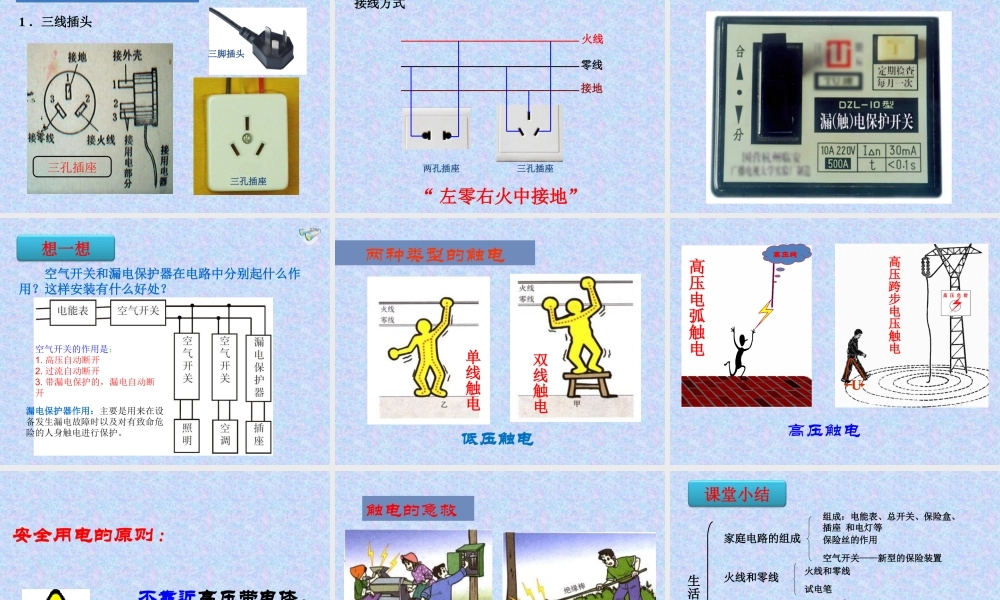

家庭电路 第十九章 第１节 由进户线、电能表、总开关、保险装置、用电器、导线等组成。一、家庭电路的组成一、家庭电路的组成1 ．电能表 （ 1 ）作用： （ 2 ）安装： 测量用电器在一段时间内所消耗电能的多少。 安装在干路上，在总开关之前。 123.4 kw ·h （ 3 ）读数：2 ．总开关 串联在干路中，控制室内全部电路的通与断。 3 ．保险装置 ① 作用： ② 材料： ③ 注意：选用合适规格的保险丝，不能用铜丝 或者铁丝代替。电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。由电阻率较大、熔点较低的铅锑合金制成。插入式保险盒保险丝空气开关3 ．保险装置 现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。火线零线大地 用试电笔！试电笔0 V220 V220 V 如何辨别火线和零线？二、火线和零线二、火线和零线1 ．试电笔 （ 1 ）作用：辨别火线和零线。 （ 2 ）构造：氖管电阻笔尖金属体笔尾金属体弹簧二、火线和零线二、火线和零线 （ 3 ）使用方法 : 用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。 试电笔的正确使用！错误的使用方法2 ．用电器与零线、火线的连接 （ 1 ）各用电器（插座）并联在电路中。 （ 2 ）控制用电器的开关要连接在火线和用电器之间。火线 -- 开关 -- 用电器 -- 零线用学过的知识，你能解决吗？ 开关与被控制的电灯怎样连接？灯头里面的线又怎么连接呢？电灯及其开关的接法 控制电灯的开关应与电灯串联，并且要接在火线上接火线1 ．三线插头三孔插座三脚插头三、三线插头和漏电保护器三、三线插头和漏电保护器三孔插座两孔插座三孔插座火线零线接地接线方式“ 左零右火中接地”2 ．漏电保护器 空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？想一想空气开关的作用是：1. 高压自动断开2. 过流自动断开3. 带漏电保护的，漏电自动断开漏电保护器作用：主要是用来在设备发生漏电故障时以及对有致命危险的人身触电进行保护。 双线触电单线触电低压触电两种类型的触电高压电弧触电U高压触电高压跨步电压触电高压线安全用电的原则 :不接触低压带电体。不靠近高压带电体，触电的急救 首先切断电源，然后进行抢救或灭火。生活用电常识家庭电路的组成火线和零线触电的类型触电的急救组成...
