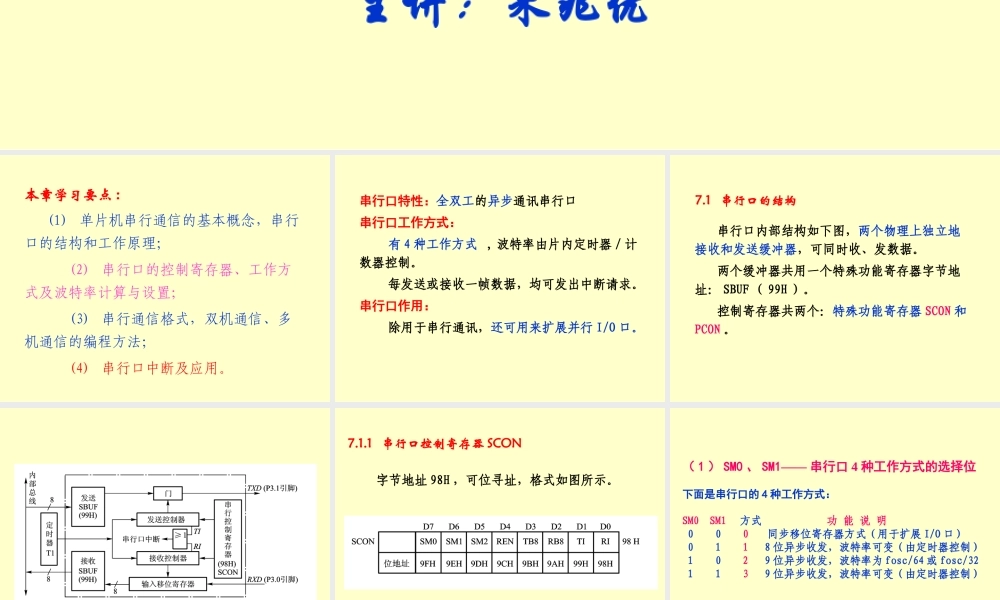

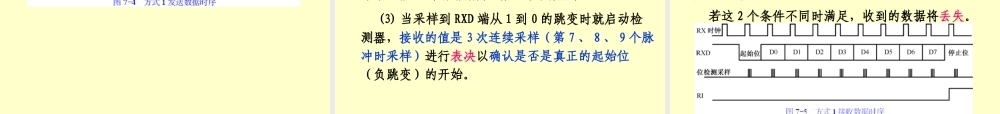

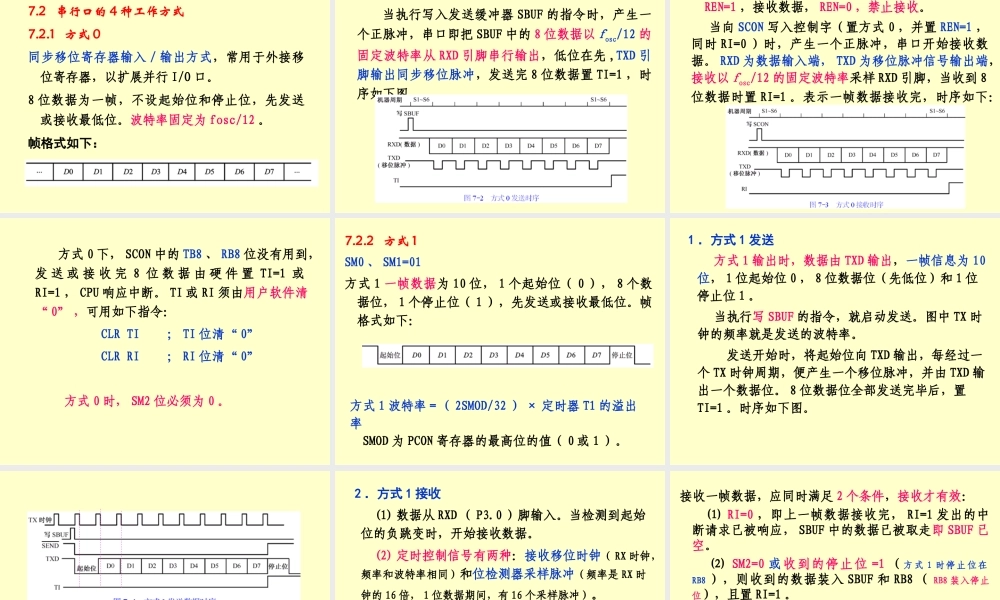

单片机的串行口主讲：朱兆优 本章学习要点 : (1) 单片机串行通信的基本概念，串行口的结构和工作原理； (2) 串行口的控制寄存器、工作方式及波特率计算与设置； (3) 串行通信格式，双机通信、多机通信的编程方法； (4) 串行口中断及应用。 串行口特性：全双工的异步通讯串行口串行口工作方式： 有 4 种工作方式 , 波特率由片内定时器 / 计数器控制。 每发送或接收一帧数据，均可发出中断请求。串行口作用： 除用于串行通讯，还可用来扩展并行 I/O 口。 7.1 串行口的结构 串行口内部结构如下图，两个物理上独立地接收和发送缓冲器，可同时收、发数据。 两个缓冲器共用一个特殊功能寄存器字节地址： SBUF （ 99H ）。 控制寄存器共两个：特殊功能寄存器 SCON 和PCON 。 7.1.1 串行口控制寄存器 SCON 字节地址 98H ，可位寻址，格式如图所示。 （ 1 ） SM0 、 SM1—— 串行口 4 种工作方式的选择位 下面是串行口的 4 种工作方式：SM0 SM1 方式 功 能 说 明 0 0 0 同步移位寄存器方式（用于扩展 I/O 口） 0 1 1 8 位异步收发，波特率可变（由定时器控制） 1 0 2 9 位异步收发，波特率为 fosc/64 或 fosc/32 1 1 3 9 位异步收发，波特率可变（由定时器控制） （ 2 ） SM2 —— 多机通信控制位 仅用于方式 2 或方式 3 中。当串行口以方式 2 或方式 3 接收时，如果 SM2=1 ，只有当接收到的第 9 位数据（ RB8 ）为“ 1” 时，才将接收到的前 8 位数据送入 SBUF ，并置“ 1” RI ，产生中断请求；当接收到的第 9 位数据（ RB8 ）为“ 0” 时，则将接收到的前 8 位数据丢弃。如果 SM2=0 ，则不论第 9 位数据是“ 1” 还是“ 0” ，都将 前 8 位数据送入 SBUF 中，并置“ 1” RI ，产生中断请求。在方式 1 时，如果 SM2=1 ，则只有收到停止位时才会激活RI 。在方式 0 时， SM2 必须为 0 。 （ 3 ） REN—— 允许串行接收位 由软件置“ 1” 或清“ 0” 。 REN=1 允许串行口接收数据。 REN=0 禁止串行口接收数据。 （ 4 ） TB8—— 发送的第 9 位数据方式 2 和 3 时， TB8 是要发送的第 9 位数据，可作为奇偶校验位使用，也可作为地址帧或数据帧的标志。 =1 为地址帧 , =0 为数据帧 （ 5 ） RB8—— 接收到的第 9 位数据方式 2 和 3 时， RB8 存放接收到...
