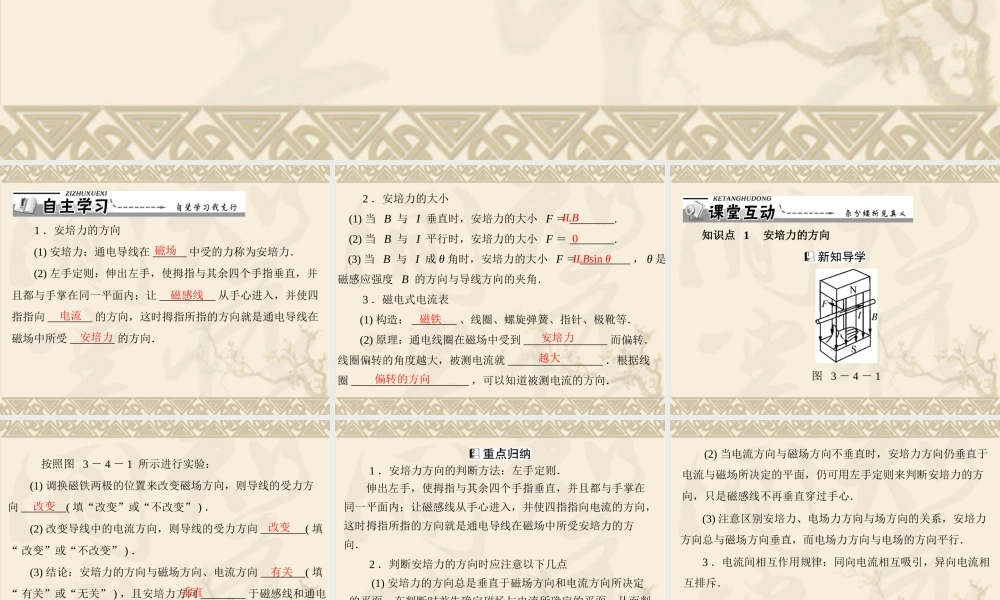

4 通电导线在磁场中受到的力1 .安培力的方向磁场磁感线电流安培力(1) 安培力:通电导线在 ______ 中受的力称为安培力.(2) 左手定则:伸出左手,使拇指与其余四个手指垂直,并且都与手掌在同一平面内;让 __________ 从手心进入,并使四指指向 ________ 的方向,这时拇指所指的方向就是通电导线在磁场中所受 ________ 的方向.2 .安培力的大小(1) 当 B 与 I 垂直时,安培力的大小 F = ________.(2) 当 B 与 I 平行时,安培力的大小 F = ________.(3) 当 B 与 I 成 θ 角时,安培力的大小 F = _________ , θ 是磁感应强度 B 的方向与导线方向的夹角.3 .磁电式电流表(1) 构造: ________ 、线圈、螺旋弹簧、指针、极靴等.(2) 原理:通电线圈在磁场中受到 _______________ 而偏转.线圈偏转的角度越大,被测电流就 _________________ .根据线圈 _____________________ ,可以知道被测电流的方向.ILB0磁铁安培力越大偏转的方向ILBsin θ知识点 1 安培力的方向图 3 - 4 - 1按照图 3 - 4 - 1 所示进行实验:(1) 调换磁铁两极的位置来改变磁场方向,则导线的受力方向 ________( 填“改变”或“不改变” ) .(2) 改变导线中的电流方向,则导线的受力方向 ________( 填“ 改变”或“不改变” ) .(3) 结论:安培力的方向与磁场方向、电流方向 ________( 填“ 有关”或“无关” ) ,且安培力方向 ________ 于磁感线和通电导线所在的平面.改变改变有关垂直1 .安培力方向的判断方法:左手定则.伸出左手,使拇指与其余四个手指垂直,并且都与手掌在同一平面内;让磁感线从手心进入,并使四指指向电流的方向,这时拇指所指的方向就是通电导线在磁场中所受安培力的方向.2 .判断安培力的方向时应注意以下几点(1) 安培力的方向总是垂直于磁场方向和电流方向所决定的平面.在判断时首先确定磁场与电流所确定的平面,从而判断出安培力的方向在哪一条直线上,然后再根据左手定则判断出安培力的具体方向.(2) 当电流方向与磁场方向不垂直时,安培力方向仍垂直于电流与磁场所决定的平面,仍可用左手定则来判断安培力的方向,只是磁感线不再垂直穿过手心.(3) 注意区别安培力、电场力方向与场方向的关系,安培力方向总与磁场方向垂直,而电场力方向与电场的方向平行.3 .电流间相互作用规律:同向电流相互吸引,异向电流相互排斥.【例 1 】如选...
