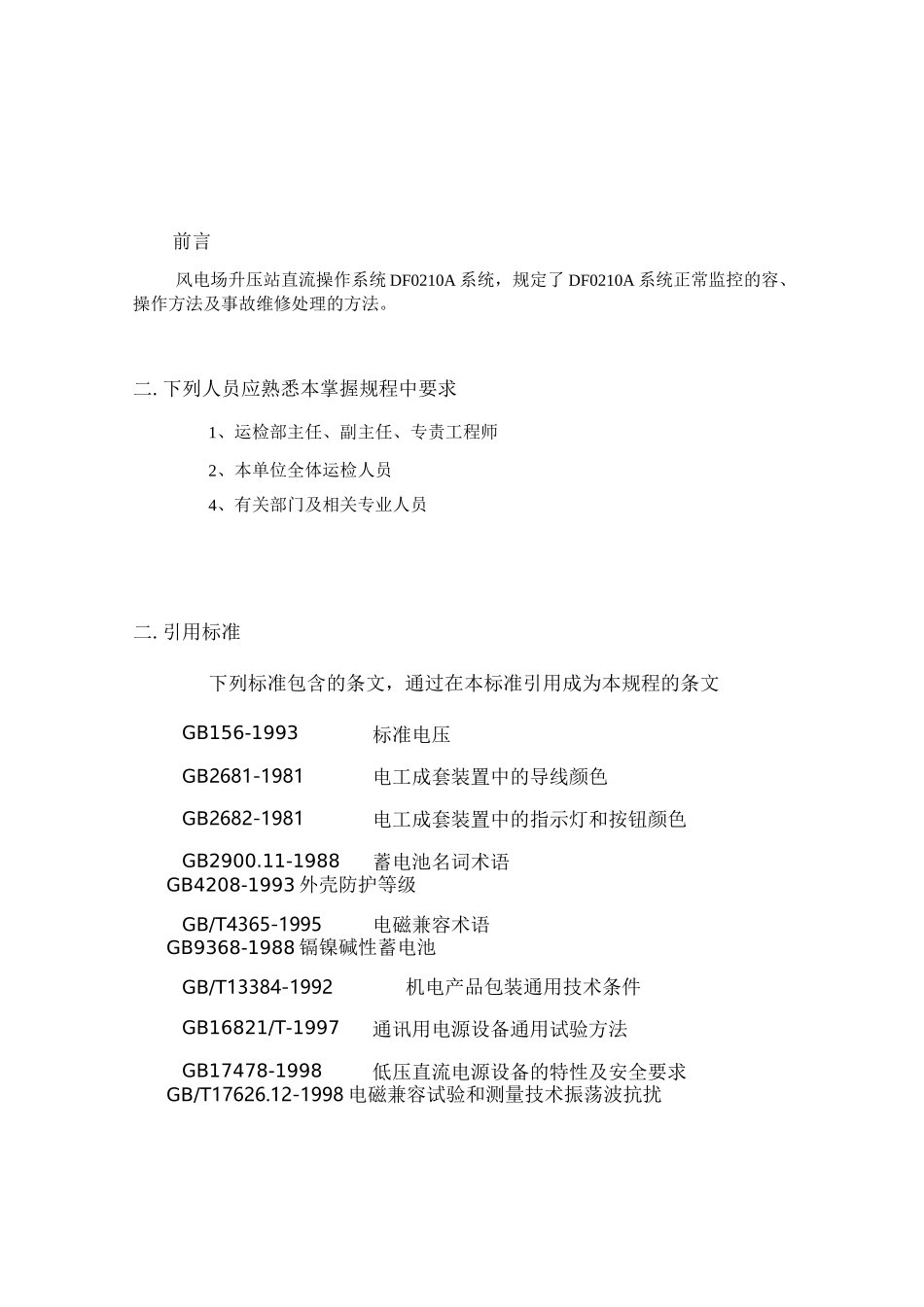

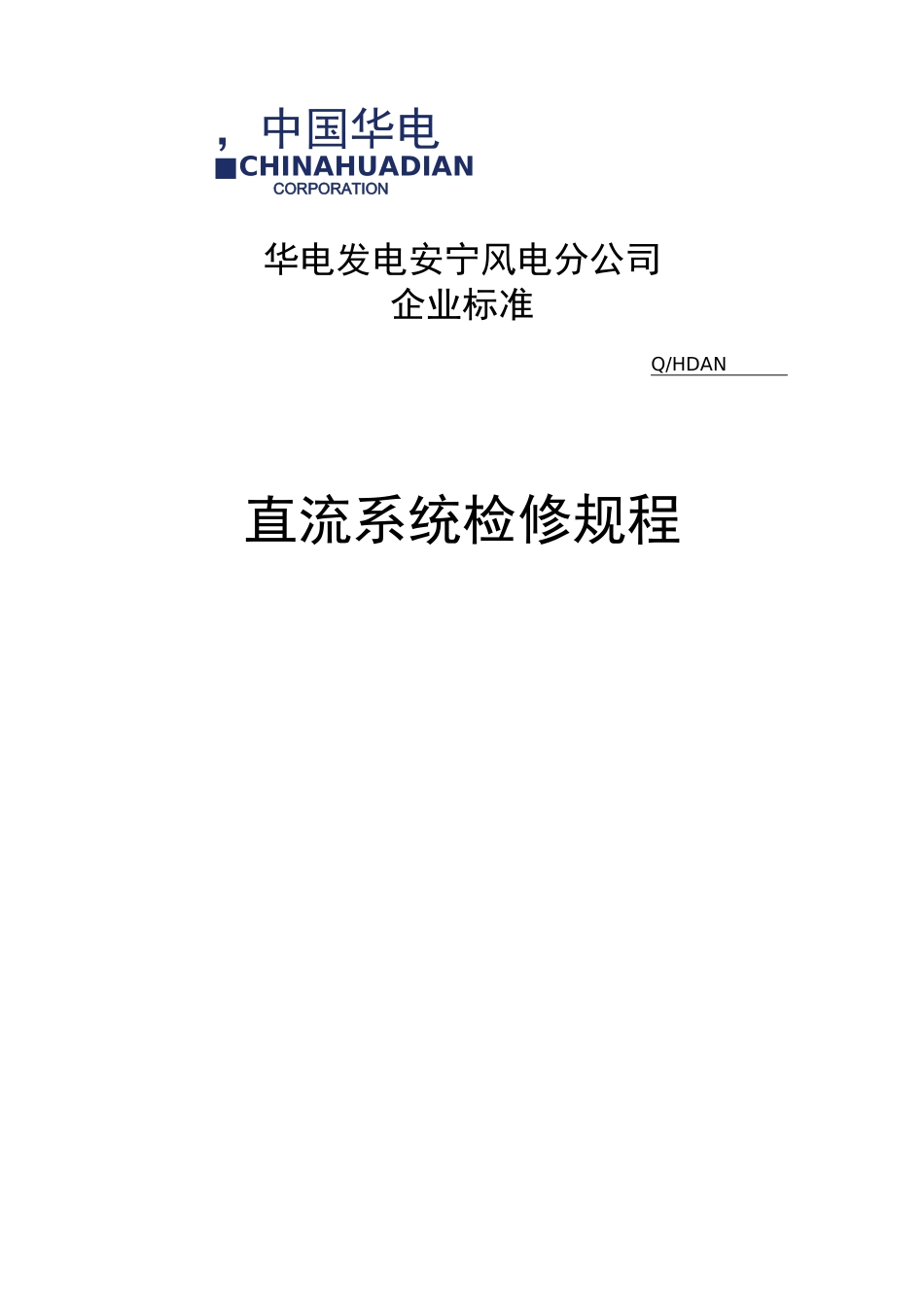

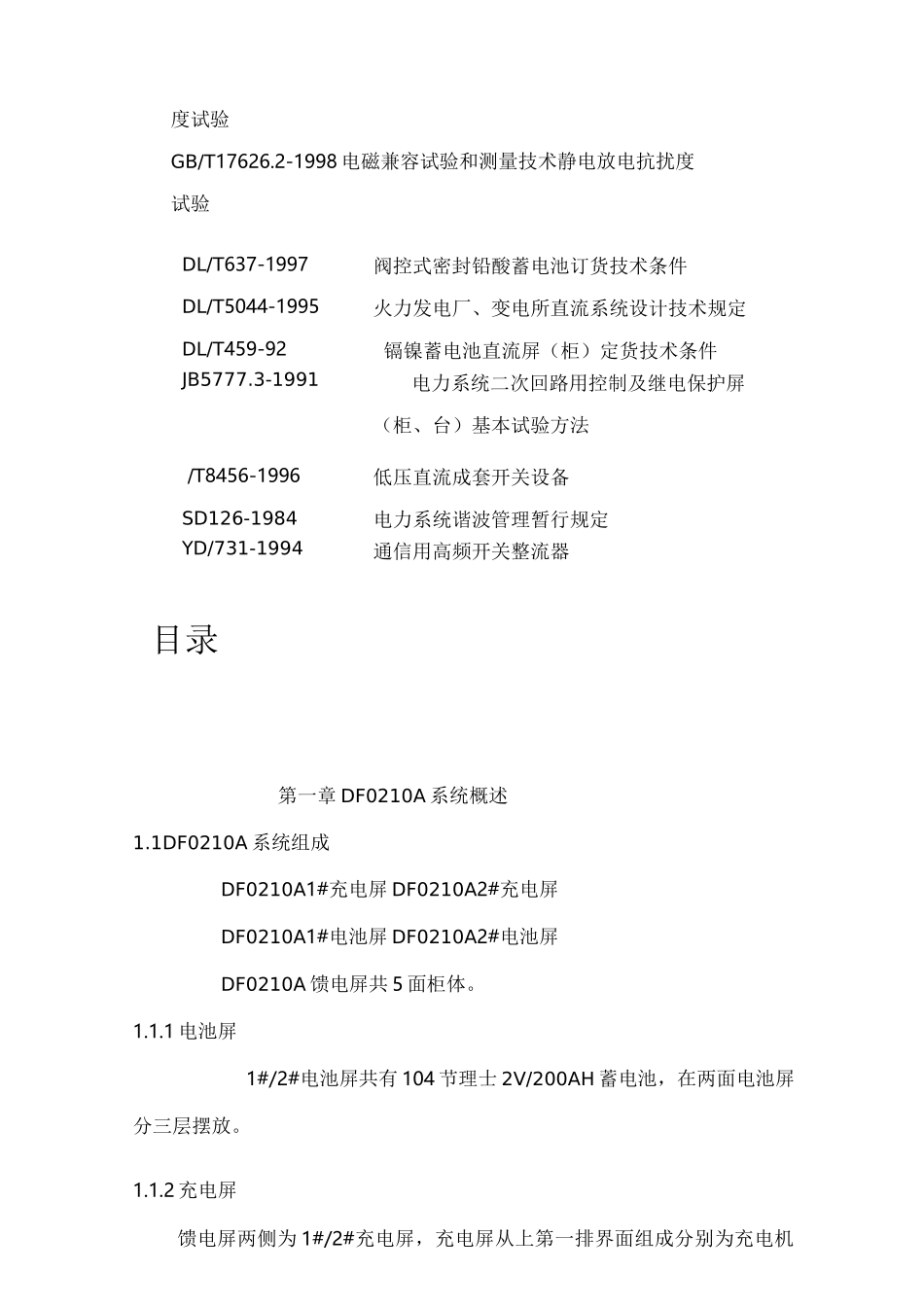

，中国华电■CHINAHUADIANCORPORATION华电发电安宁风电分公司企业标准Q/HDAN直流系统检修规程前言风电场升压站直流操作系统 DF0210A 系统，规定了 DF0210A 系统正常监控的容、操作方法及事故维修处理的方法。二.下列人员应熟悉本掌握规程中要求1、运检部主任、副主任、专责工程师2、本单位全体运检人员4、有关部门及相关专业人员二.引用标准下列标准包含的条文，通过在本标准引用成为本规程的条文GB156-1993标准电压GB2681-1981电工成套装置中的导线颜色GB2682-1981电工成套装置中的指示灯和按钮颜色GB2900.11-1988蓄电池名词术语GB4208-1993 外壳防护等级GB/T4365-1995电磁兼容术语GB9368-1988 镉镍碱性蓄电池GB/T13384-1992机电产品包装通用技术条件GB16821/T-1997通讯用电源设备通用试验方法GB17478-1998低压直流电源设备的特性及安全要求GB/T17626.12-1998 电磁兼容试验和测量技术振荡波抗扰度试验GB/T17626.2-1998 电磁兼容试验和测量技术静电放电抗扰度试验DL/T637-1997阀控式密封铅酸蓄电池订货技术条件DL/T5044-1995火力发电厂、变电所直流系统设计技术规定DL/T459-92镉镍蓄电池直流屏（柜）定货技术条件JB5777.3-1991电力系统二次回路用控制及继电保护屏（柜、台）基本试验方法/T8456-1996低压直流成套开关设备SD126-1984电力系统谐波管理暂行规定YD/731-1994通信用高频开关整流器目录第一章 DF0210A 系统概述1.1DF0210A 系统组成DF0210A1#充电屏 DF0210A2#充电屏DF0210A1#电池屏 DF0210A2#电池屏DF0210A 馈电屏共 5 面柜体。1.1.1 电池屏1#/2#电池屏共有 104 节理士 2V/200AH 蓄电池，在两面电池屏分三层摆放。1.1.2 充电屏馈电屏两侧为 1#/2#充电屏，充电屏从上第一排界面组成分别为充电机电压表，充电机电流表，合母电压表，控母电压表；第二排为 JK101 总监控管理面板（为触摸屏，2#充电屏无监控管理面板）；第三排为四台 DF0231-220/10 整流模块，第四排为 DC-DC220V~48V 的 DMA06-48/10 直流变换器和 QFT101-106 直流断路器所带的一组 6 只直流空开，为柜体外接负载提供 220V 的直流电；第五排为直流~交流转换的逆变电源，其将柜体电池提供的直流电转为交流电输出，为外部负荷提供交流电；第六排为位置开关，可选择整流模块的输出位置，共三个档位，输出至母线空档（不进行整流输出）输出至电池。1.1.3 馈电屏馈电屏第一排操作面显示电池电压.电池电流；第二排为 KA1 接地巡检仪；第三排为...
