线路基坑开挖施工方案VIP免费

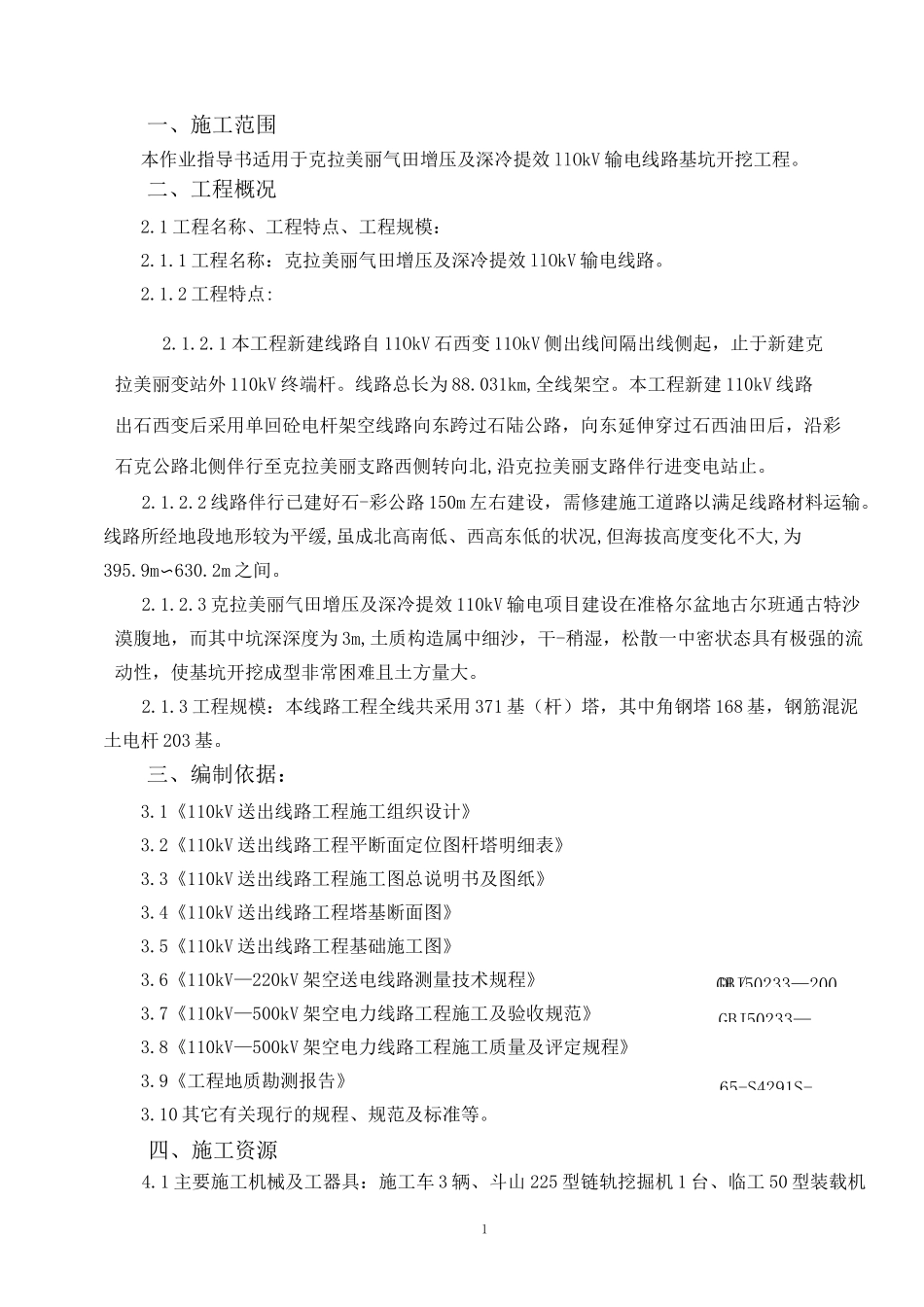

GBJ50233—200GBJ50233—1DL/65-S4291S-一、施工范围本作业指导书适用于克拉美丽气田增压及深冷提效 llOkV 输电线路基坑开挖工程。二、工程概况2.1 工程名称、工程特点、工程规模：2.1.1 工程名称：克拉美丽气田增压及深冷提效 llOkV 输电线路。2.1.2 工程特点:2.1.2.1 本工程新建线路自 11OkV 石西变 11OkV 侧出线间隔出线侧起，止于新建克拉美丽变站外 110kV 终端杆。线路总长为 88.031km,全线架空。本工程新建 110kV 线路出石西变后采用单回砼电杆架空线路向东跨过石陆公路，向东延伸穿过石西油田后，沿彩石克公路北侧伴行至克拉美丽支路西侧转向北,沿克拉美丽支路伴行进变电站止。2.1.2.2 线路伴行已建好石-彩公路 150m 左右建设，需修建施工道路以满足线路材料运输。线路所经地段地形较为平缓,虽成北高南低、西高东低的状况,但海拔高度变化不大,为395.9m〜630.2m 之间。2.1.2.3 克拉美丽气田增压及深冷提效 110kV 输电项目建设在准格尔盆地古尔班通古特沙漠腹地，而其中坑深深度为 3m,土质构造属中细沙，干-稍湿，松散一中密状态具有极强的流动性，使基坑开挖成型非常困难且土方量大。2.1.3 工程规模：本线路工程全线共采用 371 基（杆）塔，其中角钢塔 168 基，钢筋混泥土电杆 203 基。三、编制依据：3.1《110kV 送出线路工程施工组织设计》3.2《110kV 送出线路工程平断面定位图杆塔明细表》3.3《110kV 送出线路工程施工图总说明书及图纸》3.4《110kV 送出线路工程塔基断面图》3.5《110kV 送出线路工程基础施工图》3.6《110kV—220kV 架空送电线路测量技术规程》3.7《110kV—500kV 架空电力线路工程施工及验收规范》3.8《110kV—500kV 架空电力线路工程施工质量及评定规程》3.9《工程地质勘测报告》3.10 其它有关现行的规程、规范及标准等。四、施工资源4.1 主要施工机械及工器具：施工车 3 辆、斗山 225 型链轨挖掘机 1 台、临工 50 型装载机21 台、铁锹 10 把。4.2 劳动力组织专业测工 2 名、普助工 10 名、根据实际情况组织工种人员及其数量。4.3 施工前准备4.3.1 开工前，材料，机械及工器具都应备齐；4.3.2 施工前由业主、监理、施工单位、设计单位组织图纸会审，且设计方与施工单位进行现场交底；4.3.3 作业指导书及开工报告已经批准；4.3.4 熟悉图纸，使有关技术人员能了解设计意图。4.3.5 测量用的仪器及器具要有检验合格证。4.3.6 测量工要有测量专业合格证并精...
