九年级科学上册 第四章 电能复习课课件 华东师大版 课件VIP专享VIP免费

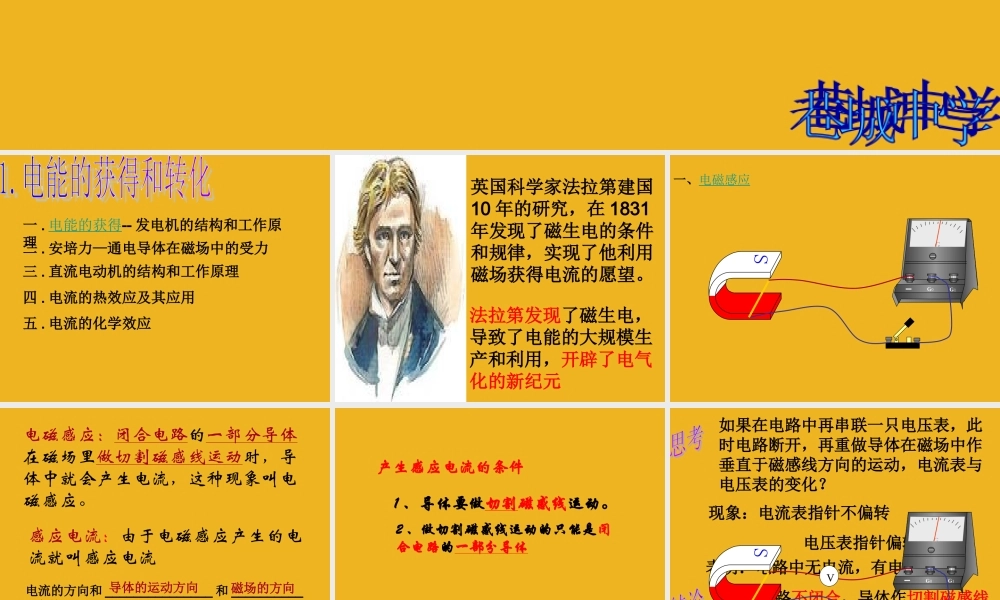

一 . 电能的获得-- 发电机的结构和工作原理二 . 安培力—通电导体在磁场中的受力三 . 直流电动机的结构和工作原理四 . 电流的热效应及其应用五 . 电流的化学效应英国科学家法拉第建国10 年的研究，在 1831年发现了磁生电的条件和规律，实现了他利用磁场获得电流的愿望。法拉第发现了磁生电，导致了电能的大规模生产和利用，开辟了电气化的新纪元一、电磁感应GG0G1电磁感应：闭合电路的一部分导体在磁场里做切割磁感线运动时，导体中就会产生电流，这种现象叫电磁感应。感应电流：由于电磁感应产生的电流就叫感应电流电流的方向和 _______________ 和 ___________ 有关。导体的运动方向磁场的方向1 、导体要做切割磁感线运动。2 、做切割磁感线运动的只能是闭合电路的一部分导体产生感应电流的条件如果在电路中再串联一只电压表，此时电路断开，再重做导体在磁场中作垂直于磁感线方向的运动，电流表与电压表的变化？现象：电流表指针不偏转 电压表指针偏转表明：电路中无电流，有电压如果电路不闭合，导体作切割磁感线运动时，导体不会产生感应电流，但导体两端产生感应电压GG0G1V发电机发电机发电机是根据电磁感应原理工作的• 1 、发电机的构造和作用发电机1 、组成：定子—— ________ ；转子—— __________2. 设计原理：在外力的带动下，让转子在磁场中连续做切割磁感线运动，线圈中就能持续不断的产生电流。3. 能量转化： _______ 转化为 ____线圈电磁铁电磁感应 机械能电能二 . 安培力—通电导体在磁场中的受力1. 安培力：通电导体在中 _____ 受到的作用。2. 安培力的方向与通电导体所在的 _________以及导体中 _________ 的有关。3. 安培力的大小与_________ 、 _________ 以及在磁场中的 ___________ 成正比。还与磁场方向和电流方向的 ____________有关。磁场磁场方向电流方向磁场强弱导体长度电流大小夹角大小左手定则 通电导体在磁场中受到力的方向，跟电流方向和磁感线方向有关，三者之间的关系，可用左手定则来判定．伸开左手，使大拇指跟其余四个手指垂直，并且都跟手掌在同一平面内，把左手放入磁场中，让磁感线垂直穿入手心，使四个手指所指的方向为电流的方向，那么大拇指所指的方向就是通电导体受力的方向．定子（磁体）转子（线圈）换向器（使线圈的电流方向发生改变，让线圈持续转动下去）电刷三 . 直流电动机的结构和工作原理1 、组成：定子—— ________ ；转子——...
