八年级物理上册 串联和并联复习课件 新人教版 课件VIP免费

八年级物理上册 串联和并联复习课件 新人教版 课件八年级物理上册 串联和并联复习课件 新人教版 课件八年级物理上册 串联和并联复习课件 新人教版 课件八年级物理上册 串联和并联复习课件 新人教版 课件八年级物理上册 串联和并联复习课件 新人教版 课件

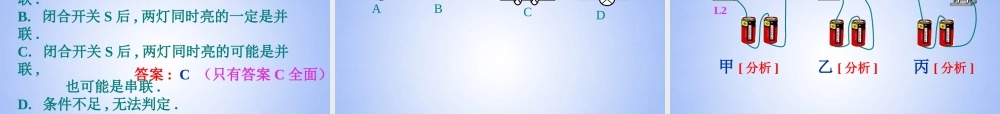

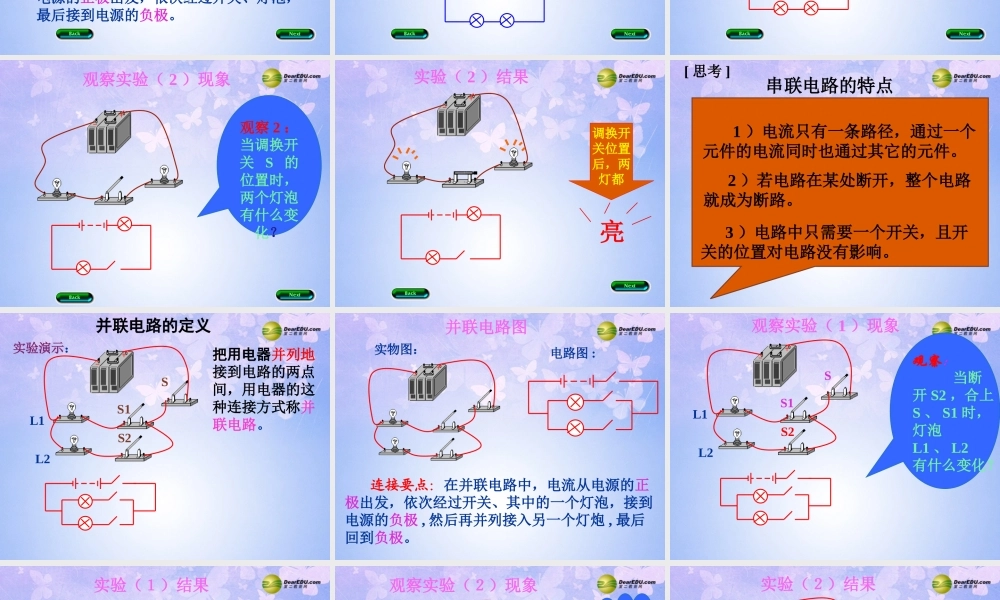

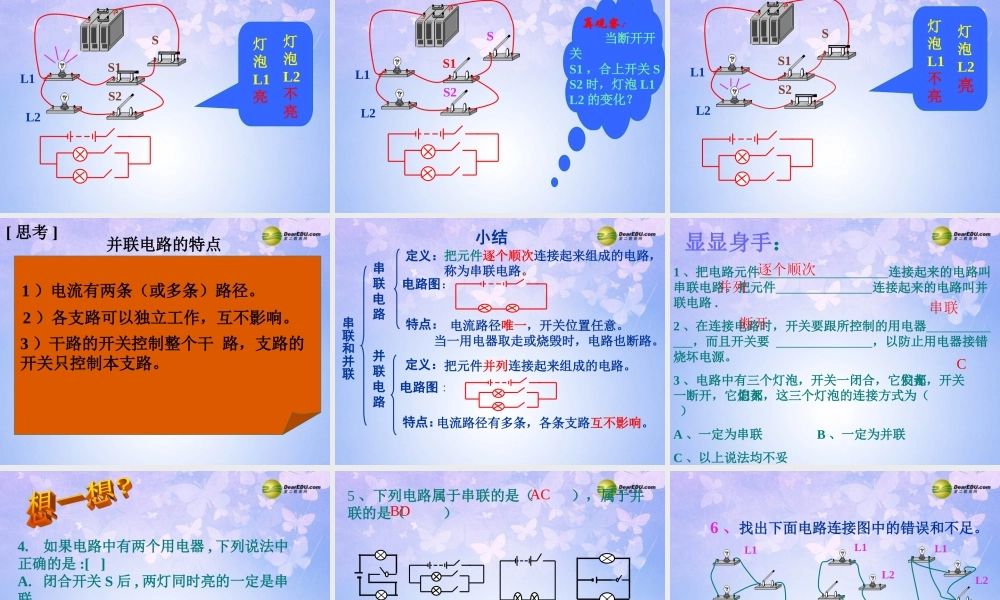

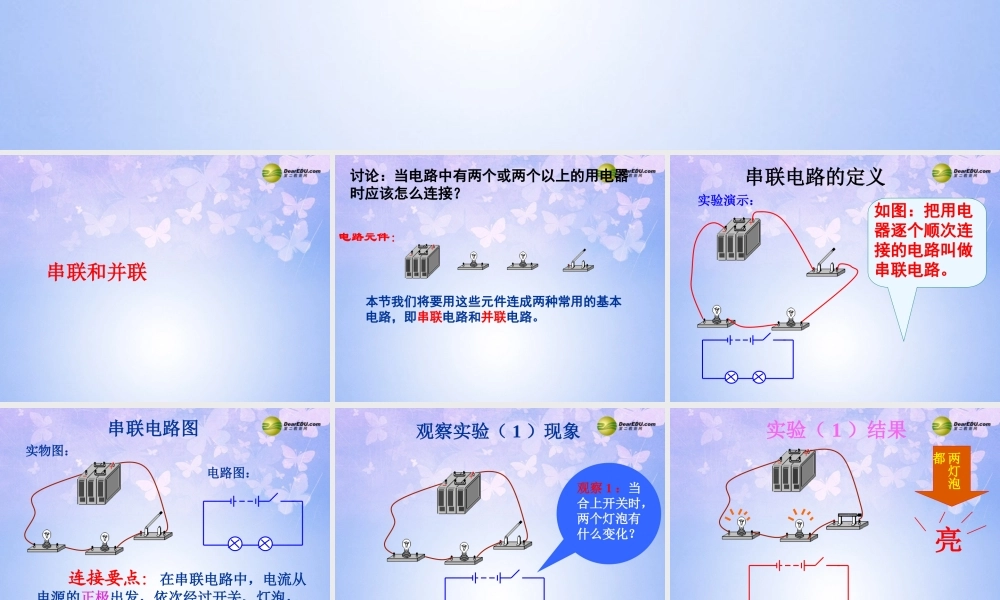

生的最大目的不是知识,而是行动。 ---------- 赫胥黎(英)串联和并联本节我们将要用这些元件连成两种常用的基本电路,即串联电路和并联电路。电路元件:讨论:当电路中有两个或两个以上的用电器时应该怎么连接?串联电路的定义实验演示:如图:把用电器逐个顺次连接的电路叫做串联电路。串联电路图 连接要点:在串联电路中,电流从电源的正极出发,依次经过开关、灯泡,最后接到电源的负极。 实物图:电路图:观察实验( 1 )现象观察 1 :当合上开关时,两个灯泡有什么变化?实验( 1 )结果两灯泡都亮观察实验( 2 )现象观察 2 :当调换开关 S 的位置时,两个灯泡有什么变化?实验( 2 )结果调换开关位置后,两灯都亮串联电路的特点 1 )电流只有一条路径,通过一个元件的电流同时也通过其它的元件。[ 思考 ] 3 )电路中只需要一个开关,且开关的位置对电路没有影响。 2 )若电路在某处断开,整个电路就成为断路。SS1S2L1L2把用电器并列地接到电路的两点间,用电器的这种连接方式称并联电路。并联电路的定义实验演示:电路图 :实物图: 连接要点:在并联电路中,电流从电源的正极出发,依次经过开关、其中的一个灯泡,接到电源的负极 , 然后再并列接入另一个灯炮 , 最后回到负极。并联电路图观察: 当断开 S2 ,合上S 、 S1 时,灯泡L1 、 L2有什么变化?SS1S2L1L2观察实验( 1 )现象SS1S2L1L2灯泡L1亮灯泡L2不亮实验(1)结果SS1S2L1L2 再观察: 当断开开关S1 ,合上开关 S 、S2 时,灯泡 L1 、L2 的变化?观察实验(2)现象SS1S2L1L2灯泡L1不亮灯泡L2亮实验(2)结果并联电路的特点1 )电流有两条(或多条)路径。[ 思考 ]2 )各支路可以独立工作,互不影响。3 )干路的开关控制整个干 路,支路的开关只控制本支路。小结把元件逐个顺次连接起来组成的电路,称为串联电路。 电流路径唯一,开关位置任意。当一用电器取走或烧毁时,电路也断路。把元件并列连接起来组成的电路。电流路径有多条,各条支路互不影响。并联电路串联电路 串联和并联定义:特点:电路图 : 定义: 特点: 电路图:1 、把电路元件 连接起来的电路叫串联电路。把元件 连接起来的电路叫并联电路 .2 、在连接电路时,开关要跟所控制的用电器 ,而且开关要 ,以防止用电器接错烧坏电源。3 、电路中有三个灯泡,开关一闭合,它们都发光,开关一断开,它们都熄灭,这三个灯泡的连接方式为( )...
