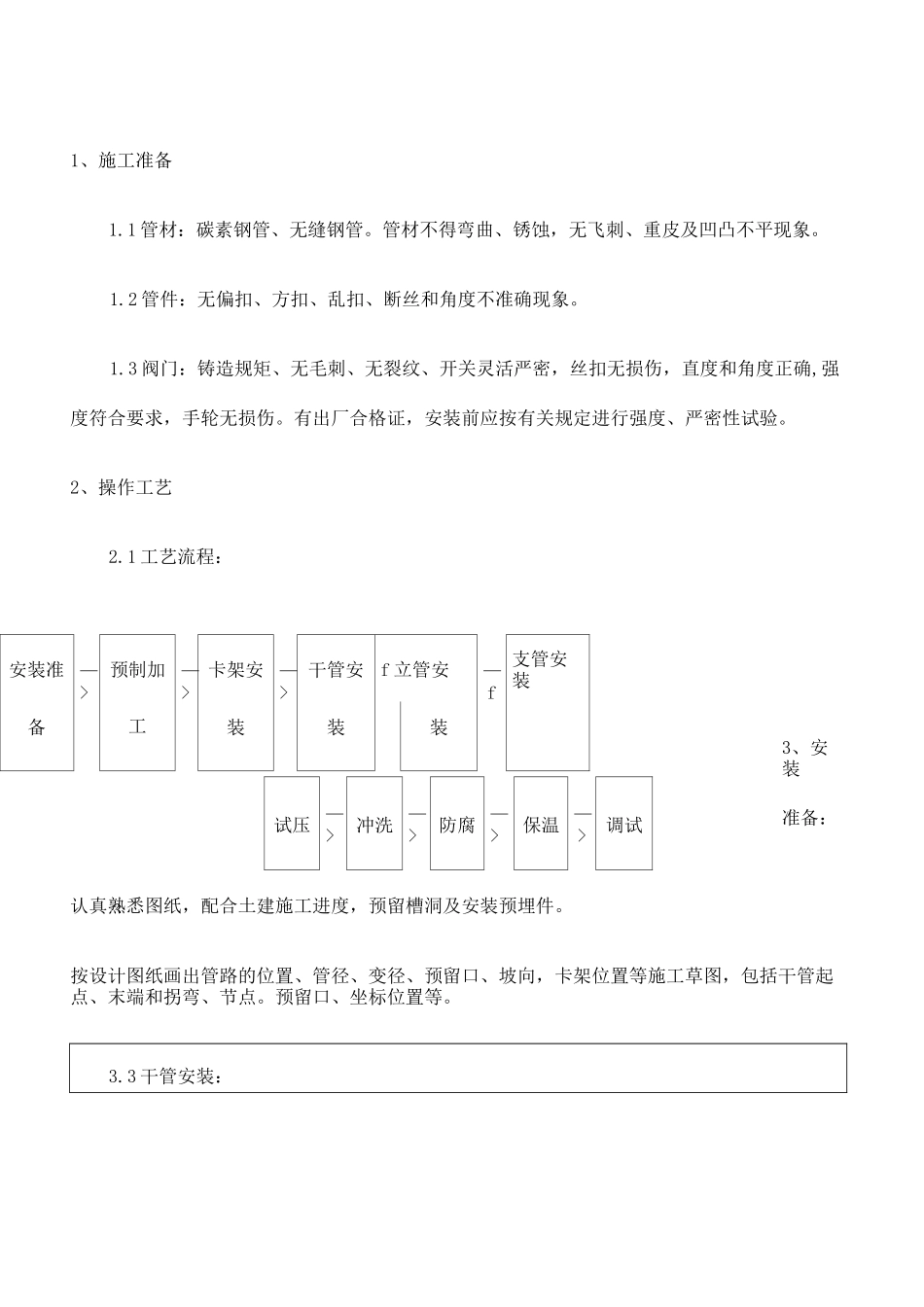

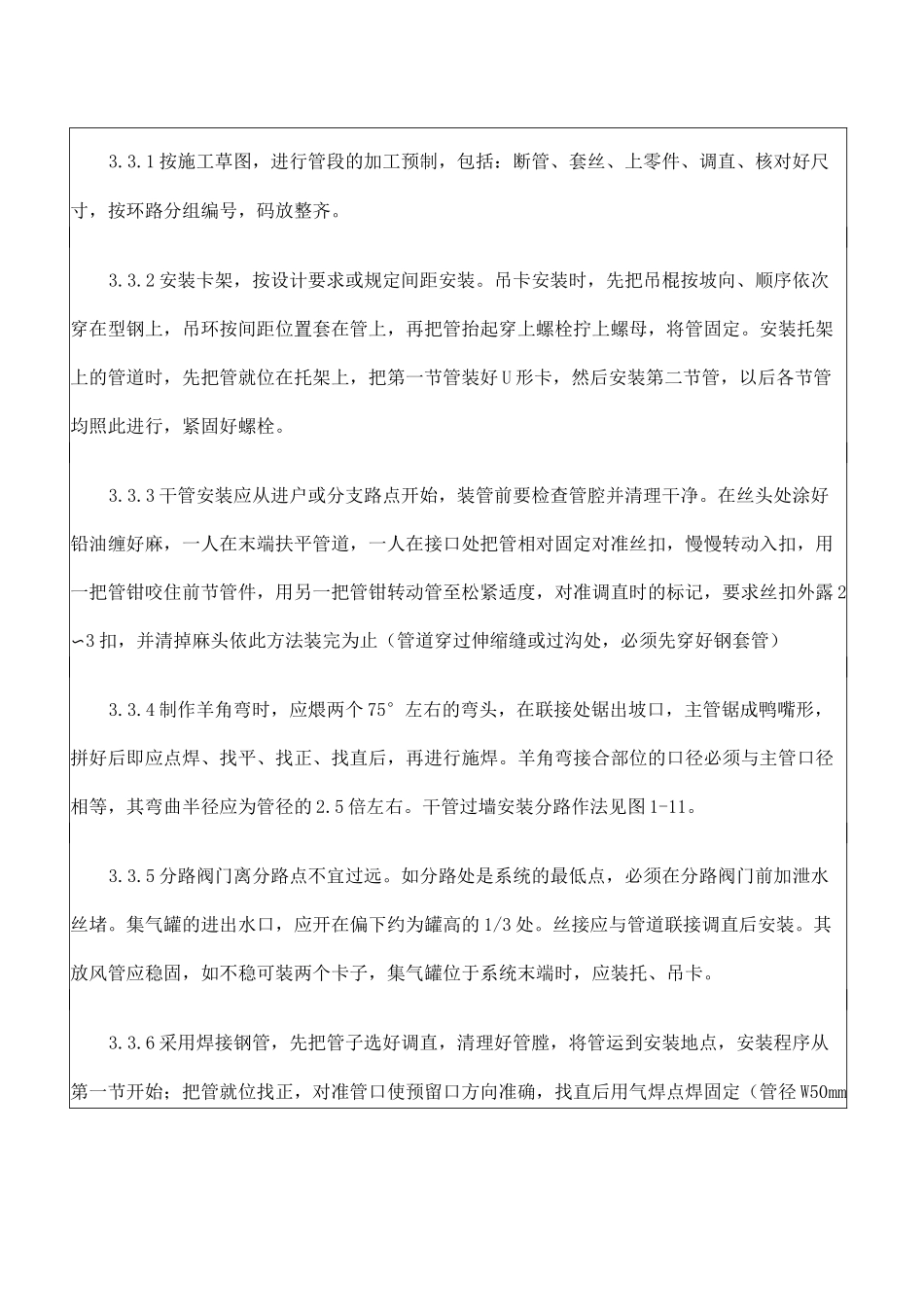

技术交底记录工程名称刘南村城中村改造项目（C）区 3#楼安装工程施工单位中国华西企业有限公司交底日期交底的分部、分项工程室内采暖管安装安装准—>预制加—>卡架安—>干管安f 立管安—f支管安装备工装装装3、安装准备：3.1、施工准备1.1 管材：碳素钢管、无缝钢管。管材不得弯曲、锈蚀，无飞刺、重皮及凹凸不平现象。1.2 管件：无偏扣、方扣、乱扣、断丝和角度不准确现象。1.3 阀门：铸造规矩、无毛刺、无裂纹、开关灵活严密，丝扣无损伤，直度和角度正确,强度符合要求，手轮无损伤。有出厂合格证，安装前应按有关规定进行强度、严密性试验。2、操作工艺2.1 工艺流程：试压 —>冲洗 —>防腐 —>保温 —>调试认真熟悉图纸，配合土建施工进度，预留槽洞及安装预埋件。按设计图纸画出管路的位置、管径、变径、预留口、坡向，卡架位置等施工草图，包括干管起点、末端和拐弯、节点。预留口、坐标位置等。3.3 干管安装：3.3.1 按施工草图，进行管段的加工预制，包括：断管、套丝、上零件、调直、核对好尺寸，按环路分组编号，码放整齐。3.3.2 安装卡架，按设计要求或规定间距安装。吊卡安装时，先把吊棍按坡向、顺序依次穿在型钢上，吊环按间距位置套在管上，再把管抬起穿上螺栓拧上螺母，将管固定。安装托架上的管道时，先把管就位在托架上，把第一节管装好 U 形卡，然后安装第二节管，以后各节管均照此进行，紧固好螺栓。3.3.3 干管安装应从进户或分支路点开始，装管前要检查管腔并清理干净。在丝头处涂好铅油缠好麻，一人在末端扶平管道，一人在接口处把管相对固定对准丝扣，慢慢转动入扣，用一把管钳咬住前节管件，用另一把管钳转动管至松紧适度，对准调直时的标记，要求丝扣外露 2〜3 扣，并清掉麻头依此方法装完为止（管道穿过伸缩缝或过沟处，必须先穿好钢套管）3.3.4 制作羊角弯时，应煨两个 75°左右的弯头，在联接处锯出坡口，主管锯成鸭嘴形，拼好后即应点焊、找平、找正、找直后，再进行施焊。羊角弯接合部位的口径必须与主管口径相等，其弯曲半径应为管径的 2.5 倍左右。干管过墙安装分路作法见图 1-11。3.3.5 分路阀门离分路点不宜过远。如分路处是系统的最低点，必须在分路阀门前加泄水丝堵。集气罐的进出水口，应开在偏下约为罐高的 1/3 处。丝接应与管道联接调直后安装。其放风管应稳固，如不稳可装两个卡子，集气罐位于系统末端时，应装托、吊卡。3.3.6 采用焊接钢管，先把管子选好调直，清理好管膛，将...
