钢筋下料长度是如何计算的VIP免费

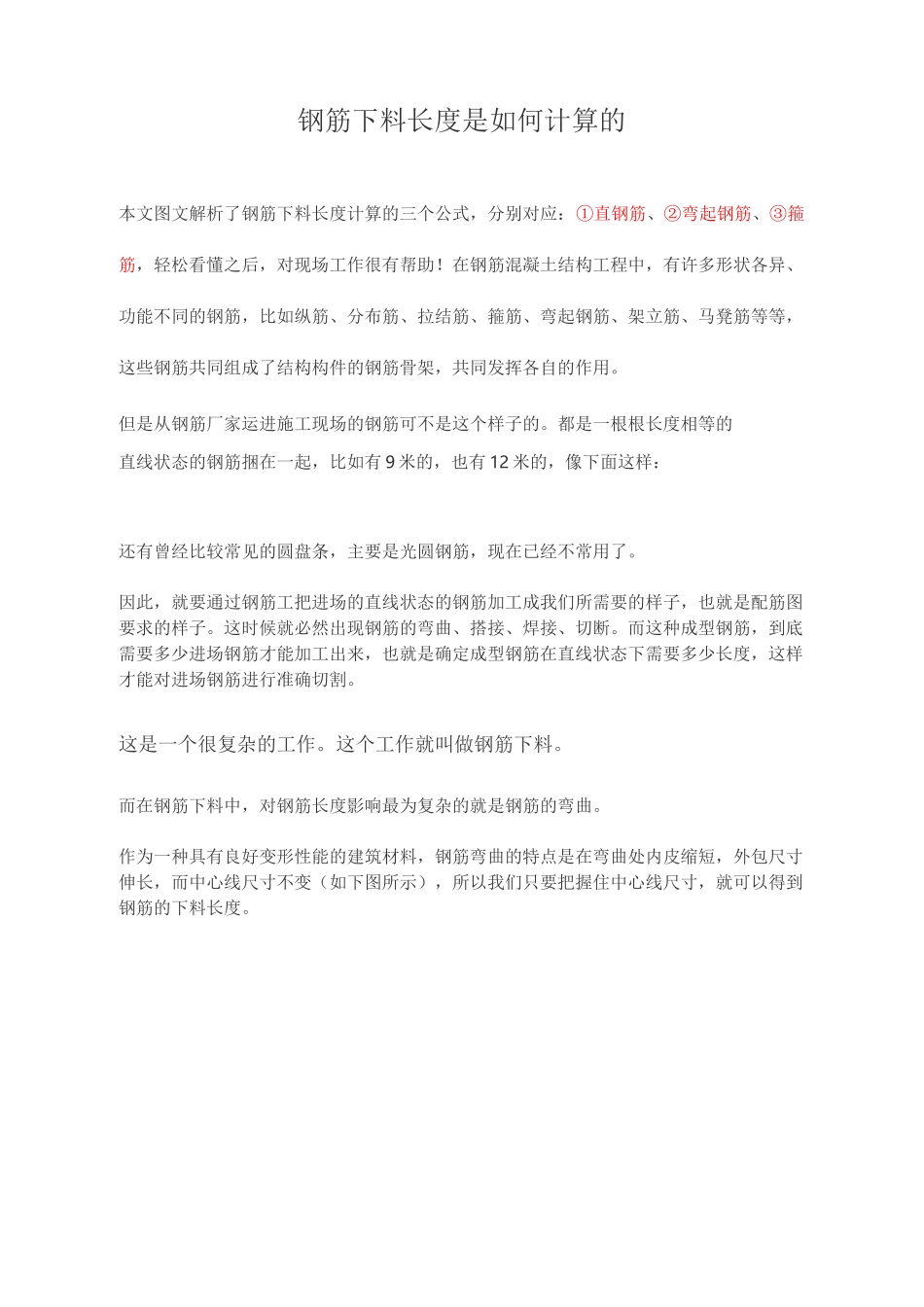

钢筋下料长度是如何计算的_第1页
1/5

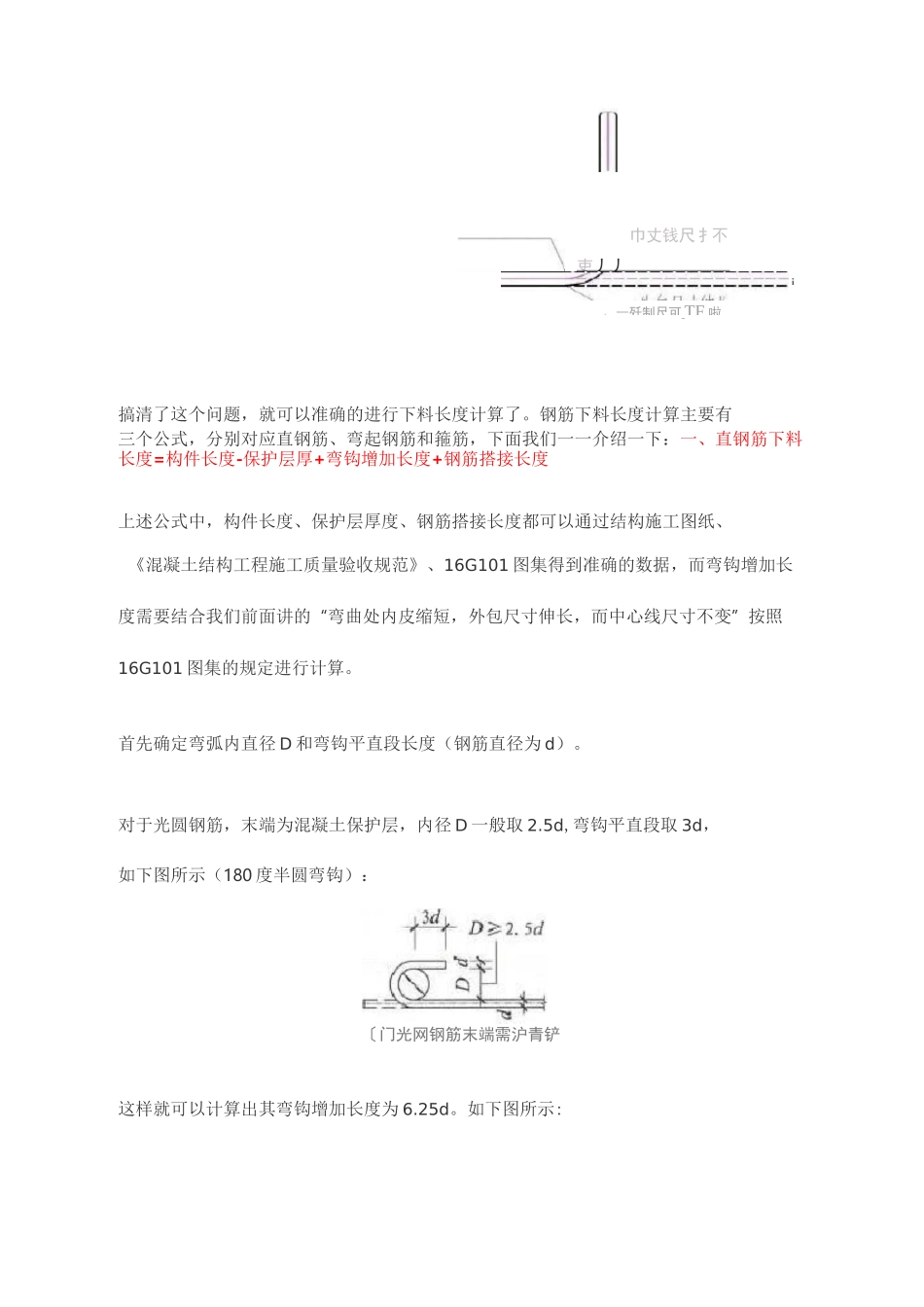

钢筋下料长度是如何计算的_第2页
2/5

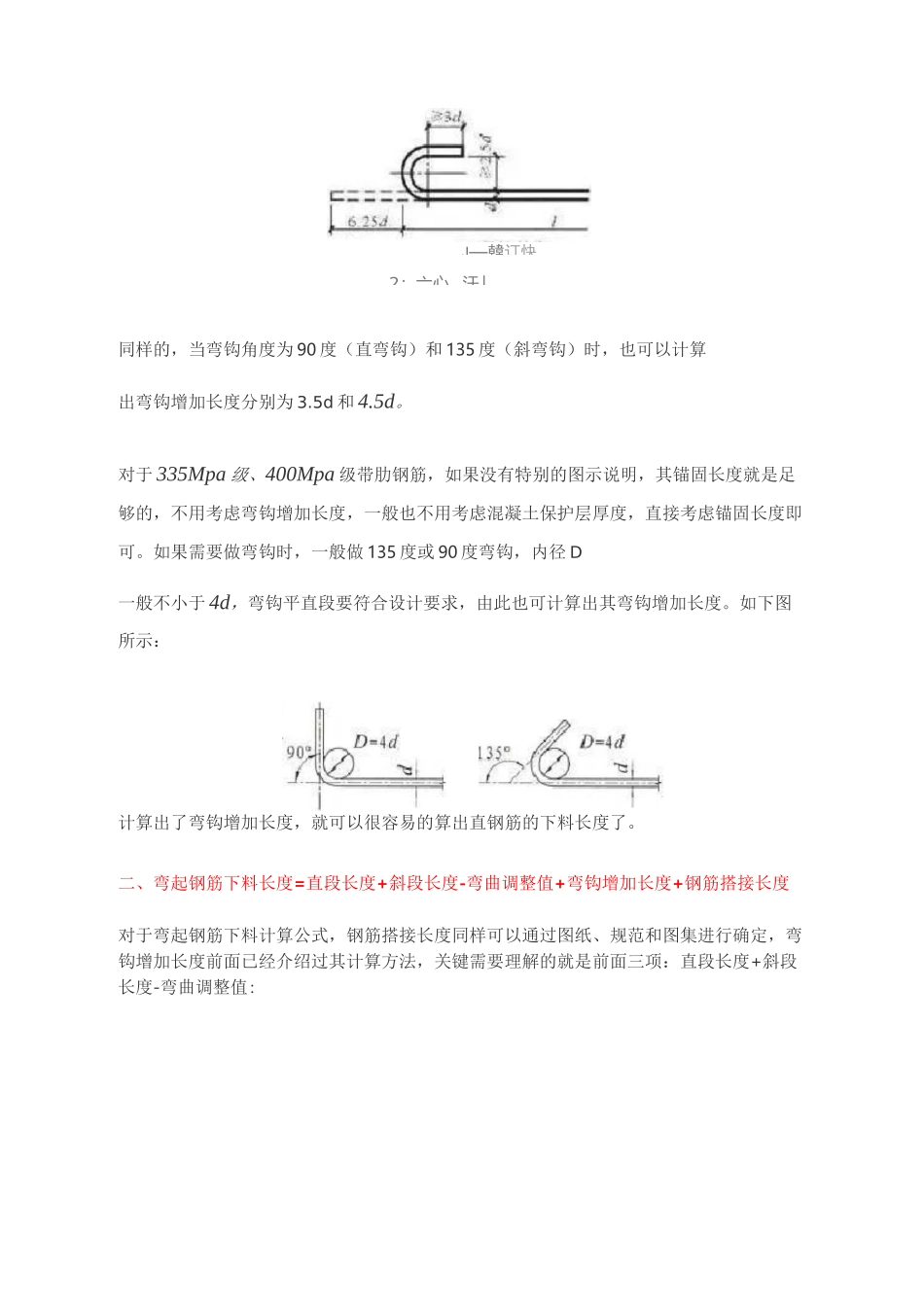

钢筋下料长度是如何计算的_第3页
3/5
钢筋下料长度是如何计算的本文图文解析了钢筋下料长度计算的三个公式,分别对应:①直钢筋、②弯起钢筋、③箍筋,轻松看懂之后,对现场工作很有帮助!在钢筋混凝土结构工程中,有许多形状各异、功能不同的钢筋,比如纵筋、分布筋、拉结筋、箍筋、弯起钢筋、架立筋、马凳筋等等,这些钢筋共同组成了结构构件的钢筋骨架,共同发挥各自的作用。但是从钢筋厂家运进施工现场的钢筋可不是这个样子的。都是一根根长度相等的直线状态的钢筋捆在一起,比如有 9 米的,也有 12 米的,像下面这样:还有曾经比较常见的圆盘条,主要是光圆钢筋,现在已经不常用了。因此,就要通过钢筋工把进场的直线状态的钢筋加工成我们所需要的样子,也就是配筋图要求的样子。这时候就必然出现钢筋的弯曲、搭接、焊接、切断。而这种成型钢筋,到底需要多少进场钢筋才能加工出来,也就是确定成型钢筋在直线状态下需要多少长度,这样才能对进场钢筋进行准确切割。这是一个很复杂的工作。这个工作就叫做钢筋下料。而在钢筋下料中,对钢筋长度影响最为复杂的就是钢筋的弯曲。作为一种具有良好变形性能的建筑材料,钢筋弯曲的特点是在弯曲处内皮缩短,外包尺寸伸长,而中心线尺寸不变(如下图所示),所以我们只要把握住中心线尺寸,就可以得到钢筋的下料长度。巾丈钱尺扌不吏丿丿搞清了这个问题,就可以准确的进行下料长度计算了。钢筋下料长度计算主要有三个公式,分别对应直钢筋、弯起钢筋和箍筋,下面我们一一介绍一下:一、直钢筋下料长度=构件长度-保护层厚+弯钩增加长度+钢筋搭接长度上述公式中,构件长度、保护层厚度、钢筋搭接长度都可以通过结构施工图纸、《混凝土结构工程施工质量验收规范》、16G101 图集得到准确的数据,而弯钩增加长度需要结合我们前面讲的“弯曲处内皮缩短,外包尺寸伸长,而中心线尺寸不变”按照16G101 图集的规定进行计算。首先确定弯弧内直径 D 和弯钩平直段长度(钢筋直径为 d)。对于光圆钢筋,末端为混凝土保护层,内径 D 一般取 2.5d,弯钩平直段取 3d,如下图所示(180 度半圆弯钩):〔门光网钢筋末端需沪青铲这样就可以计算出其弯钩增加长度为 6.25d。如下图所示:、一歼制尺可 T F 啦j同样的,当弯钩角度为 90 度(直弯钩)和 135 度(斜弯钩)时,也可以计算出弯钩增加长度分别为 3.5d 和 4.5d。对于 335Mpa 级、400Mpa 级带肋钢筋,如果没有特别的图示说明,其锚固长度就是足够的,不用考虑弯钩增加长度,一...
