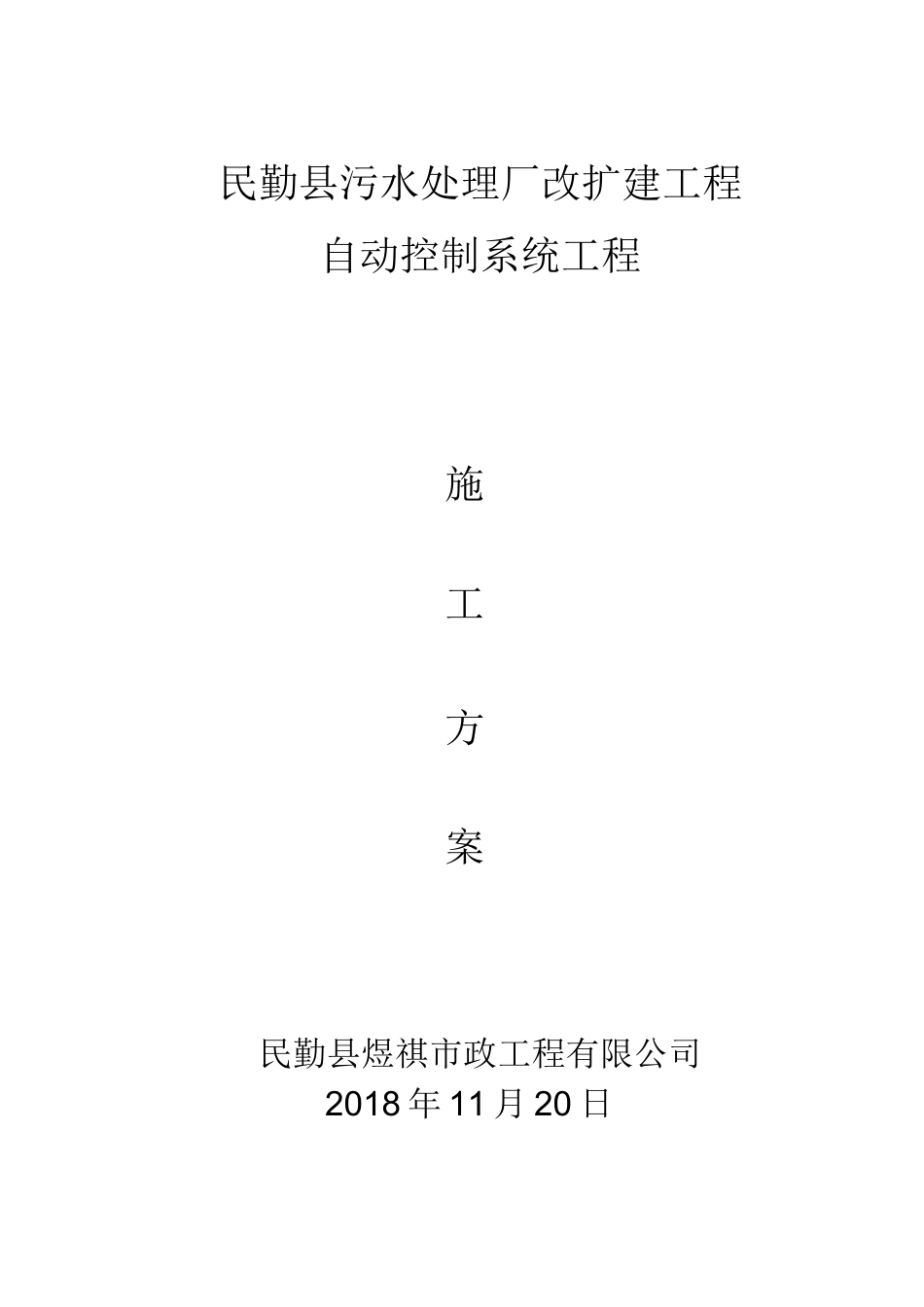

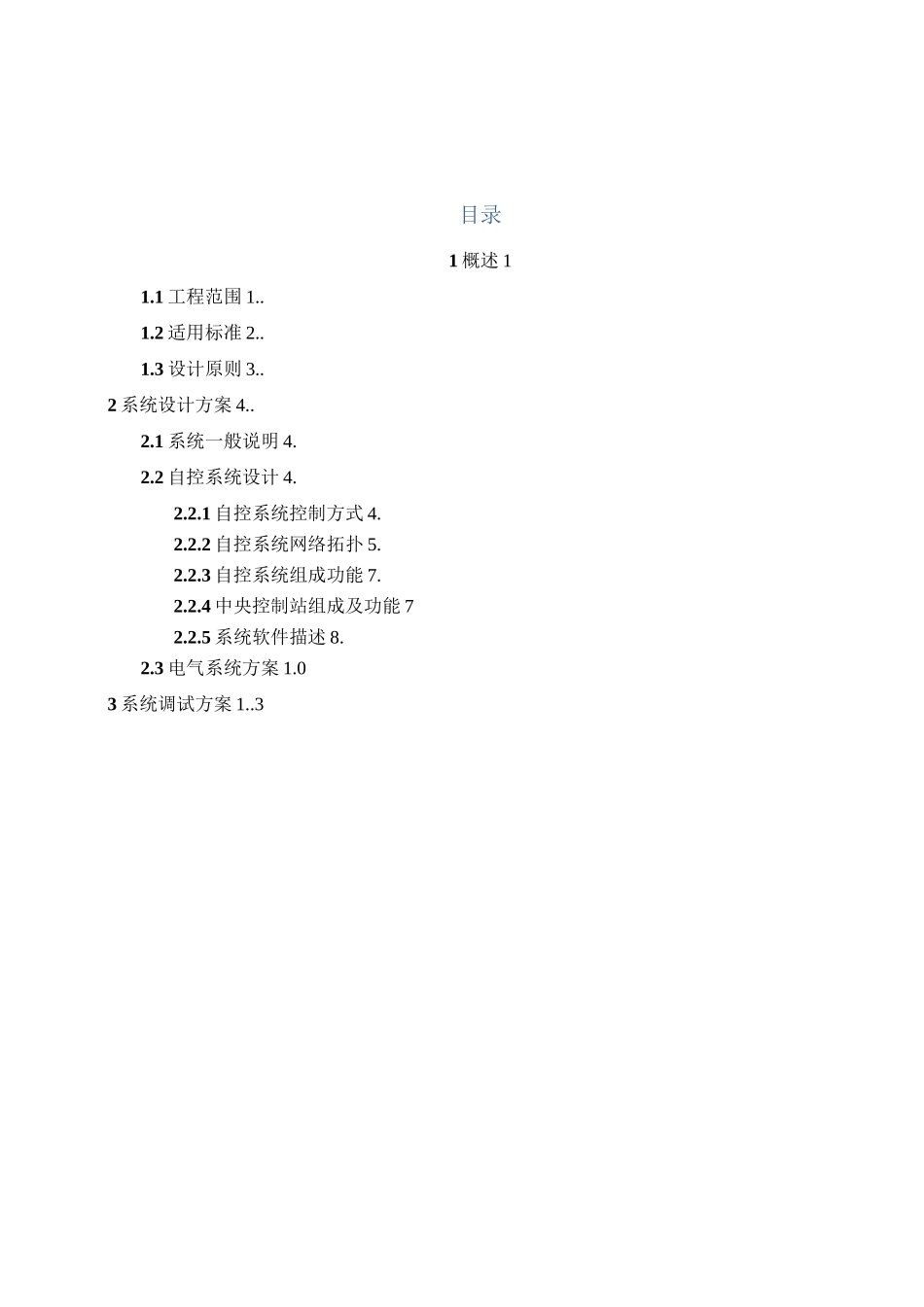

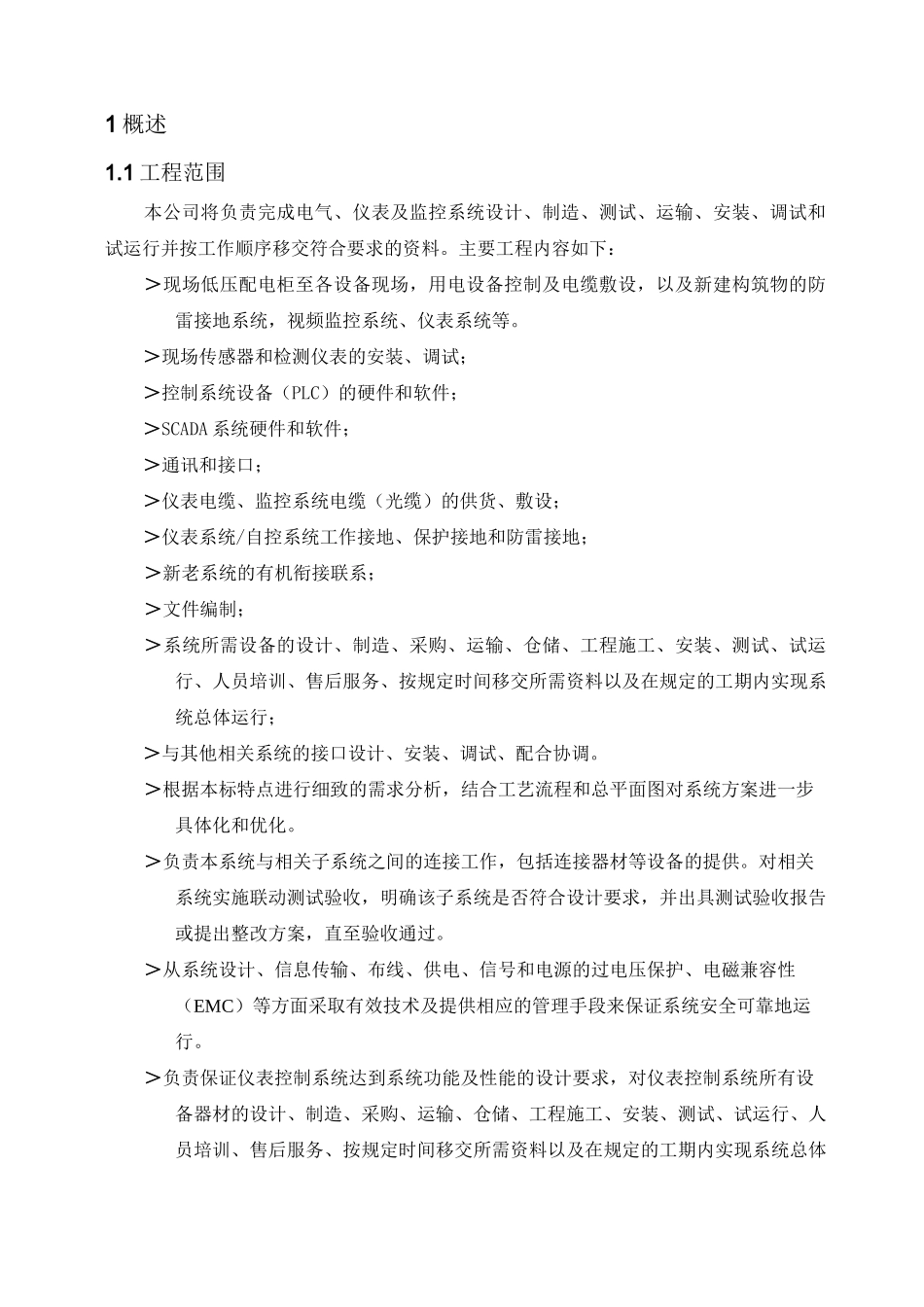

民勤县污水处理厂改扩建工程自动控制系统工程施工方案民勤县煜祺市政工程有限公司2018 年 11 月 20 日目录1 概述 11.1 工程范围 1..1.2 适用标准 2..1.3 设计原则 3..2 系统设计方案 4..2.1 系统一般说明 4.2.2 自控系统设计 4.2.2.1 自控系统控制方式 4.2.2.2 自控系统网络拓扑 5.2.2.3 自控系统组成功能 7.2.2.4 中央控制站组成及功能 72.2.5 系统软件描述 8.2.3 电气系统方案 1.03 系统调试方案 1..31 概述1.1 工程范围本公司将负责完成电气、仪表及监控系统设计、制造、测试、运输、安装、调试和试运行并按工作顺序移交符合要求的资料。主要工程内容如下：＞现场低压配电柜至各设备现场，用电设备控制及电缆敷设，以及新建构筑物的防雷接地系统，视频监控系统、仪表系统等。＞现场传感器和检测仪表的安装、调试；＞控制系统设备（PLC）的硬件和软件；＞SCADA 系统硬件和软件；＞通讯和接口；＞仪表电缆、监控系统电缆（光缆）的供货、敷设；＞仪表系统/自控系统工作接地、保护接地和防雷接地；＞新老系统的有机衔接联系；＞文件编制；＞系统所需设备的设计、制造、采购、运输、仓储、工程施工、安装、测试、试运行、人员培训、售后服务、按规定时间移交所需资料以及在规定的工期内实现系统总体运行；＞与其他相关系统的接口设计、安装、调试、配合协调。＞根据本标特点进行细致的需求分析，结合工艺流程和总平面图对系统方案进一步具体化和优化。＞负责本系统与相关子系统之间的连接工作，包括连接器材等设备的提供。对相关系统实施联动测试验收，明确该子系统是否符合设计要求，并出具测试验收报告或提出整改方案，直至验收通过。＞从系统设计、信息传输、布线、供电、信号和电源的过电压保护、电磁兼容性（EMC）等方面采取有效技术及提供相应的管理手段来保证系统安全可靠地运行。＞负责保证仪表控制系统达到系统功能及性能的设计要求，对仪表控制系统所有设备器材的设计、制造、采购、运输、仓储、工程施工、安装、测试、试运行、人员培训、售后服务、按规定时间移交所需资料以及在规定的工期内实现系统总体运行正常。>积极配合业主、设计部门和监理等对土建工程、装饰工程和其他系统等一切与本系统有关的系统进行安装规划和技术协调，参加业主召开的工程协调会，力求符合整体的美学要求和工期要求。对所有工作作适当安排，所有安排必须取得业主的书面同意。>负责对业主有关工作人员进行培训，使业主的...
