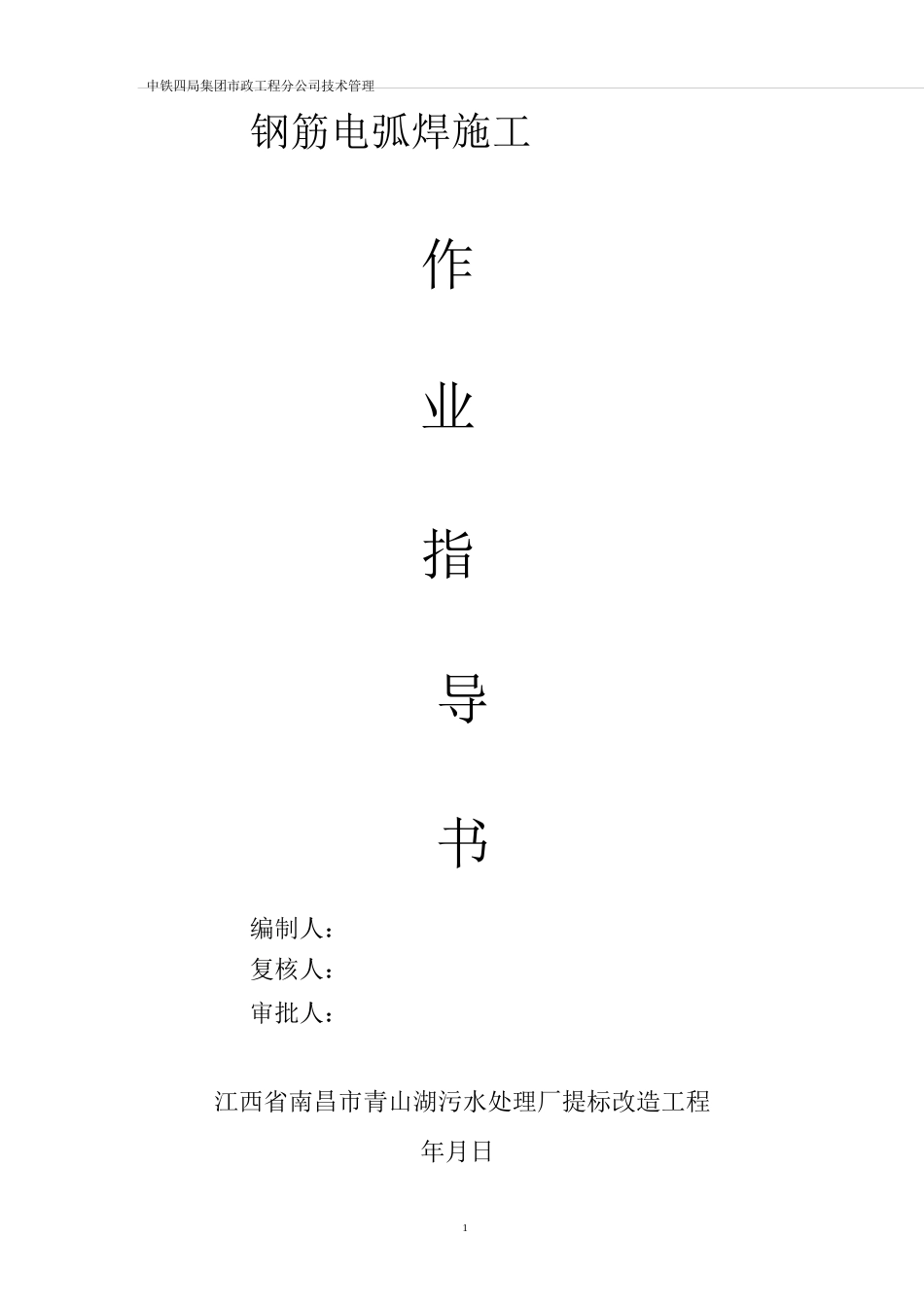

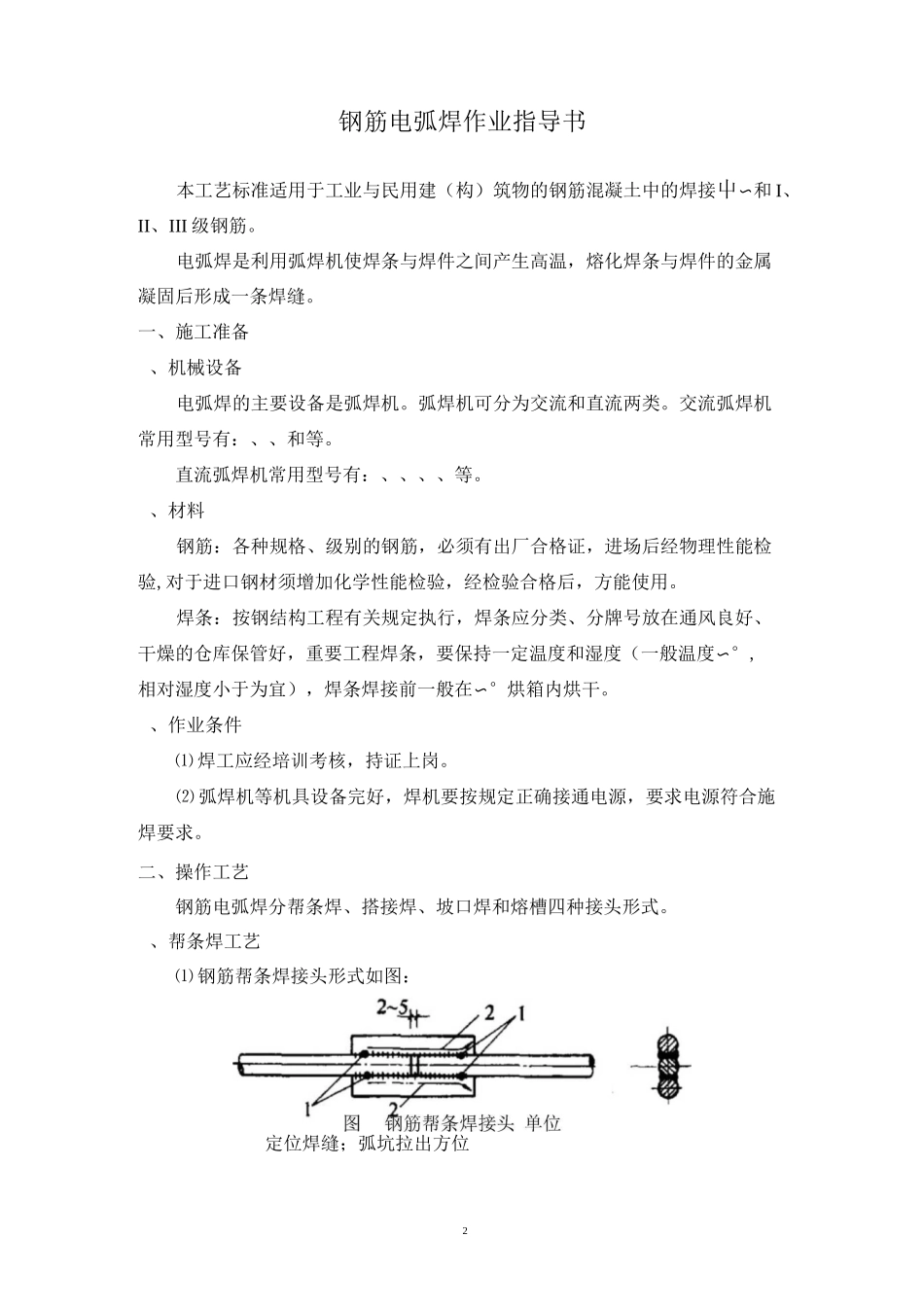

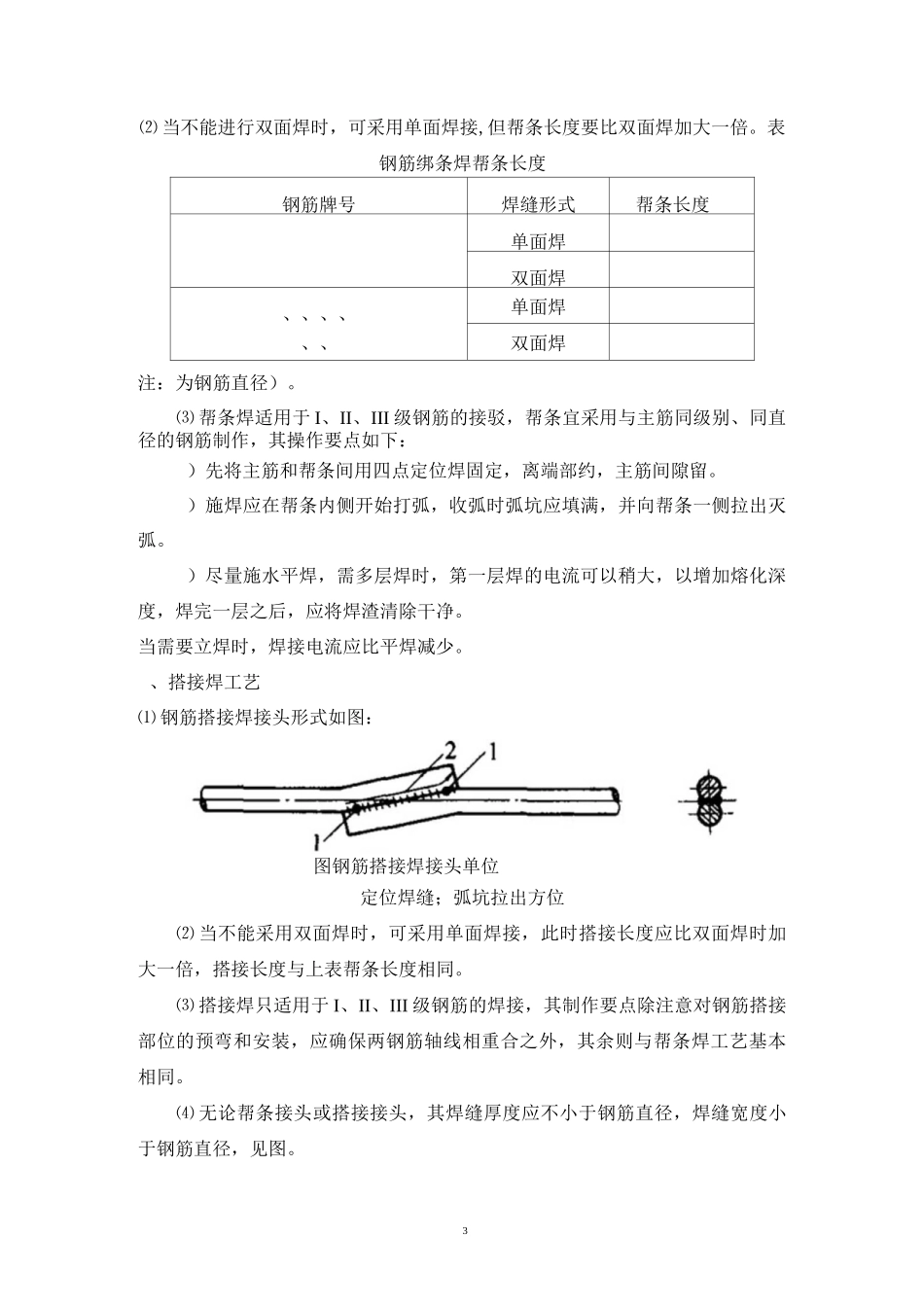

中铁四局集团市政工程分公司技术管理1钢筋电弧焊施工作业指导书编制人：复核人：审批人：江西省南昌市青山湖污水处理厂提标改造工程年月日2钢筋电弧焊作业指导书本工艺标准适用于工业与民用建（构）筑物的钢筋混凝土中的焊接屮〜和 I、II、III 级钢筋。电弧焊是利用弧焊机使焊条与焊件之间产生高温，熔化焊条与焊件的金属凝固后形成一条焊缝。一、施工准备、机械设备电弧焊的主要设备是弧焊机。弧焊机可分为交流和直流两类。交流弧焊机常用型号有：、、和等。直流弧焊机常用型号有：、、、、等。、材料钢筋：各种规格、级别的钢筋，必须有出厂合格证，进场后经物理性能检验,对于进口钢材须增加化学性能检验，经检验合格后，方能使用。焊条：按钢结构工程有关规定执行，焊条应分类、分牌号放在通风良好、干燥的仓库保管好，重要工程焊条，要保持一定温度和湿度（一般温度〜°,相对湿度小于为宜），焊条焊接前一般在〜°烘箱内烘干。、作业条件⑴ 焊工应经培训考核，持证上岗。⑵ 弧焊机等机具设备完好，焊机要按规定正确接通电源，要求电源符合施焊要求。二、操作工艺钢筋电弧焊分帮条焊、搭接焊、坡口焊和熔槽四种接头形式。、帮条焊工艺⑴ 钢筋帮条焊接头形式如图：定位焊缝；弧坑拉出方位3⑵ 当不能进行双面焊时，可采用单面焊接,但帮条长度要比双面焊加大一倍。表钢筋绑条焊帮条长度钢筋牌号焊缝形式帮条长度单面焊双面焊、、、、单面焊、、双面焊注：为钢筋直径）。⑶ 帮条焊适用于 I、II、III 级钢筋的接驳，帮条宜采用与主筋同级别、同直径的钢筋制作，其操作要点如下：）先将主筋和帮条间用四点定位焊固定，离端部约，主筋间隙留。）施焊应在帮条内侧开始打弧，收弧时弧坑应填满，并向帮条一侧拉出灭弧。）尽量施水平焊，需多层焊时，第一层焊的电流可以稍大，以增加熔化深度，焊完一层之后，应将焊渣清除干净。当需要立焊时，焊接电流应比平焊减少。、搭接焊工艺⑴ 钢筋搭接焊接头形式如图：图钢筋搭接焊接头单位定位焊缝；弧坑拉出方位⑵ 当不能采用双面焊时，可采用单面焊接，此时搭接长度应比双面焊时加大一倍，搭接长度与上表帮条长度相同。⑶ 搭接焊只适用于 I、II、III 级钢筋的焊接，其制作要点除注意对钢筋搭接部位的预弯和安装，应确保两钢筋轴线相重合之外，其余则与帮条焊工艺基本相同。⑷ 无论帮条接头或搭接接头，其焊缝厚度应不小于钢筋直径，焊缝宽度小于钢筋直径，见图。4、钢筋坡口对接分坡口平焊和坡口立...
