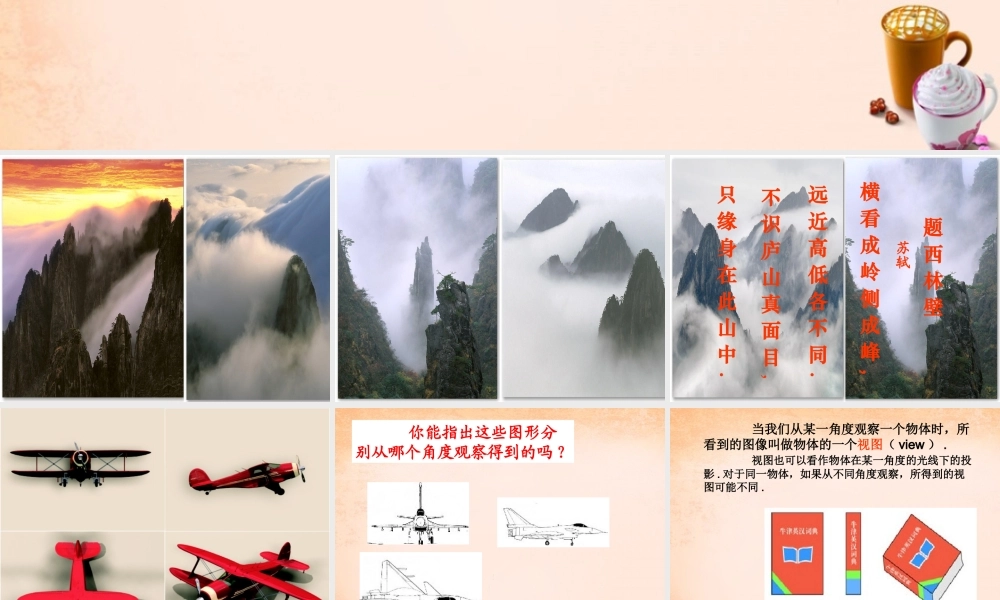

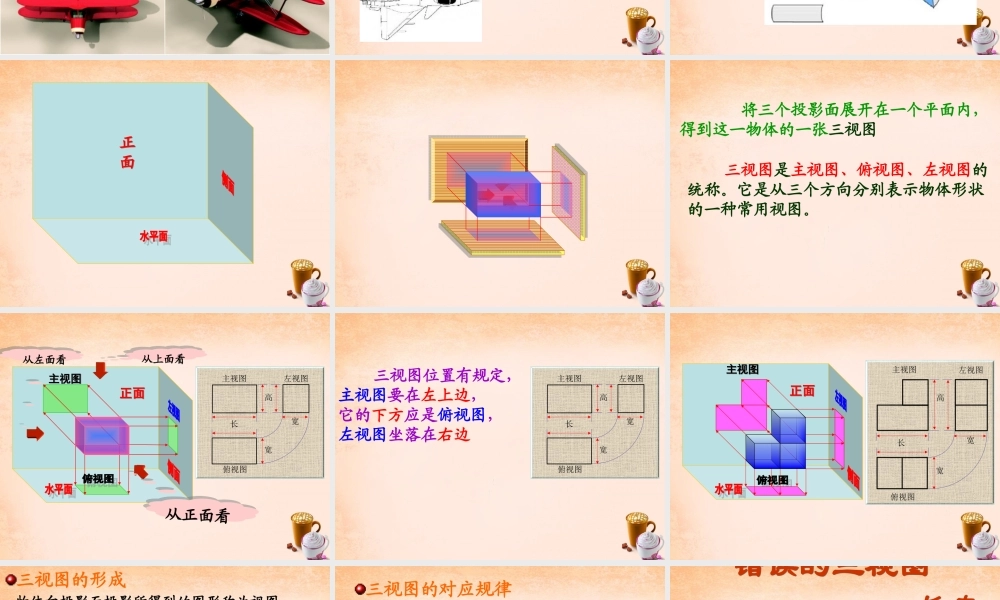

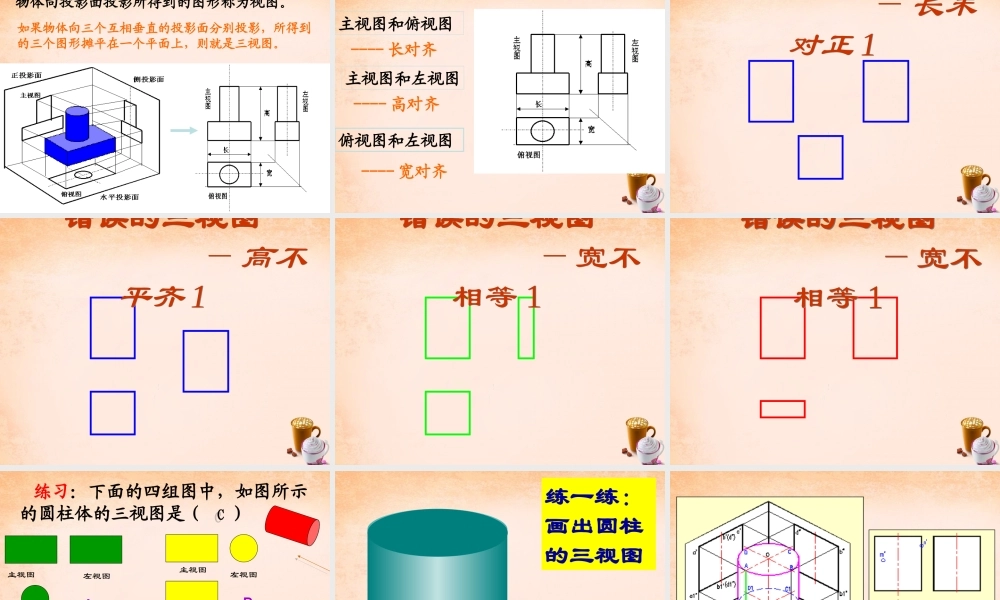

三视图三视图横看成岭侧成峰,远近高低各不同.不识庐山真面目,只缘身在此山中.题西林壁苏轼 你能指出这些图形分别从哪个角度观察得到的吗 ? 当我们从某一角度观察一个物体时,所看到的图像叫做物体的一个视图( view ) . 视图也可以看作物体在某一角度的光线下的投影 . 对于同一物体,如果从不同角度观察,所得到的视图可能不同 .正面正面 三视图是主视图、俯视图、左视图的统称。它是从三个方向分别表示物体形状的一种常用视图。 将三个投影面展开在一个平面内,得到这一物体的一张三视图主视图主视图主视图俯视图左视图正面正面从上面看从上面看从正面看从正面看从左面看从左面看高长宽宽主视图俯视图左视图高长宽宽 三视图位置有规定,主视图要在左上边,它的下方应是俯视图,左视图坐落在右边主视图主视图主视图左视图正面正面高长宽宽俯视图三视图的形成物体向投影面投影所得到的图形称为视图。如果物体向三个互相垂直的投影面分别投影,所得到的三个图形摊平在一个平面上,则就是三视图。三视图的对应规律俯视图和左视图主视图和俯视图主视图和左视图---- 长对齐---- 高对齐---- 宽对齐错误的三视图 — 长未对正 1错误的三视图 — 长未对正 1错误的三视图 — 高不平齐 1错误的三视图 — 高不平齐 1错误的三视图 — 宽不相等 1错误的三视图 — 宽不相等 1错误的三视图 — 宽不相等 1错误的三视图 — 宽不相等 1 练习:下面的四组图中,如图所示的圆柱体的三视图是( )主视图左视图俯视图A主视图左视图俯视图B主视图左视图俯视图C主视图左视图俯视图DCC练一练:画出圆柱的三视图圆柱的形成 圆柱主左俯 球 体练一练:画出球体的三视图球的形成球体主左俯圆锥 的形成圆锥体圆锥主左俯正六棱柱三视图正六棱柱三视图•正五棱柱三视图主视图宽俯视图左视图老师提示 :在画图时 , 看的见部分的轮廓通常画成实线 , 看不见部分的轮廓线通常画成虚线 .画三视图要认真准确 , 特别是宽相等 .宽主视图左视图俯视图先布局定作图基准,从俯视图开始画起,后画主、左视图。四棱锥圆台圆台主左俯体验三视图的作法六棱柱六棱柱主左俯体验三视图的作法圆锥体下面所给的三视图表示什么几何体 ?圆锥画下例几何体的三视图延伸拓展 画下例几何体的三视图三视图主视图宽俯视图左视图老师提示 :在画图时 , 看的见部分的轮廓通常画成实线 , 看不见部分的轮廓线通常画成虚线 .画三视图要认真准确 , 特...
