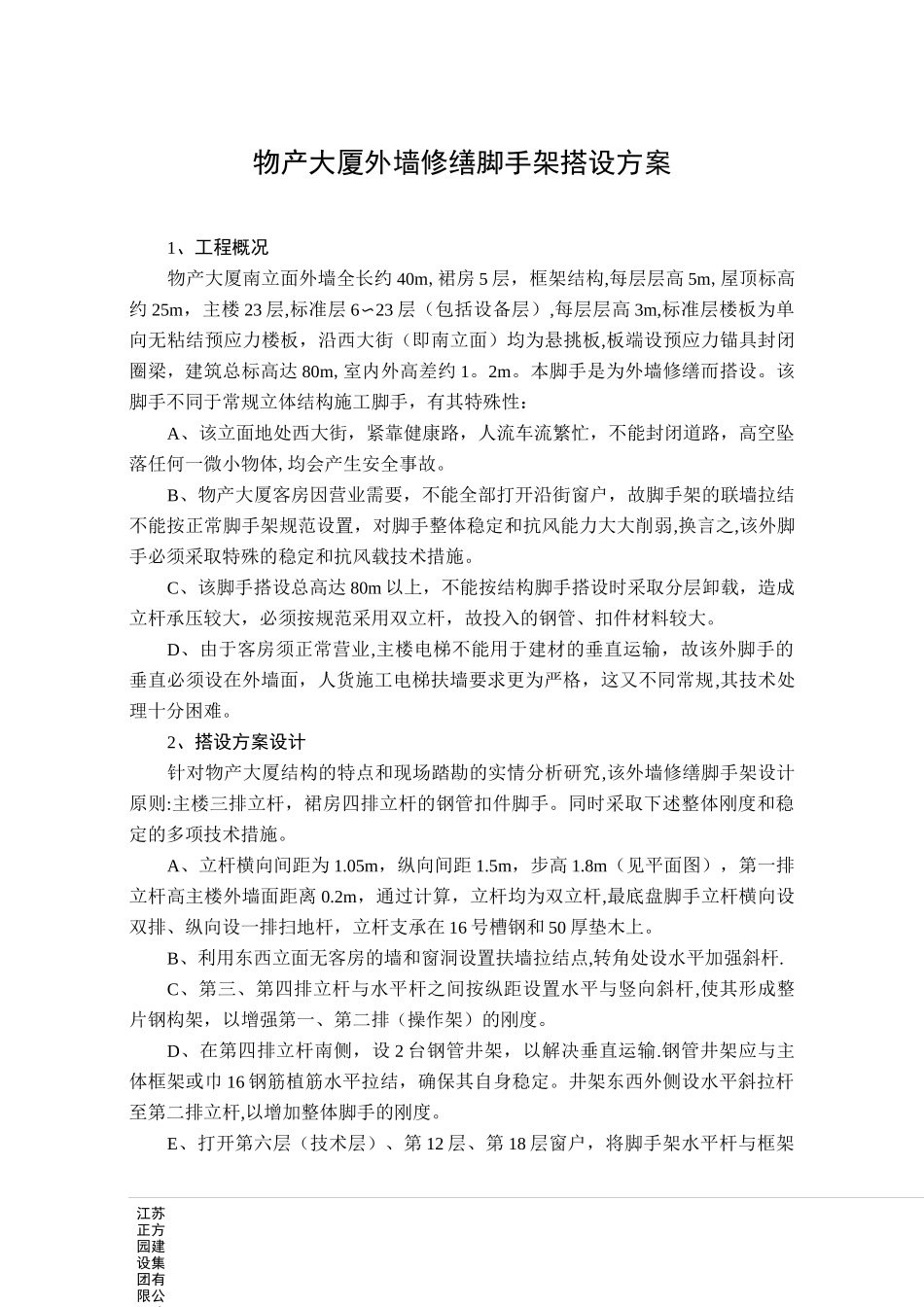

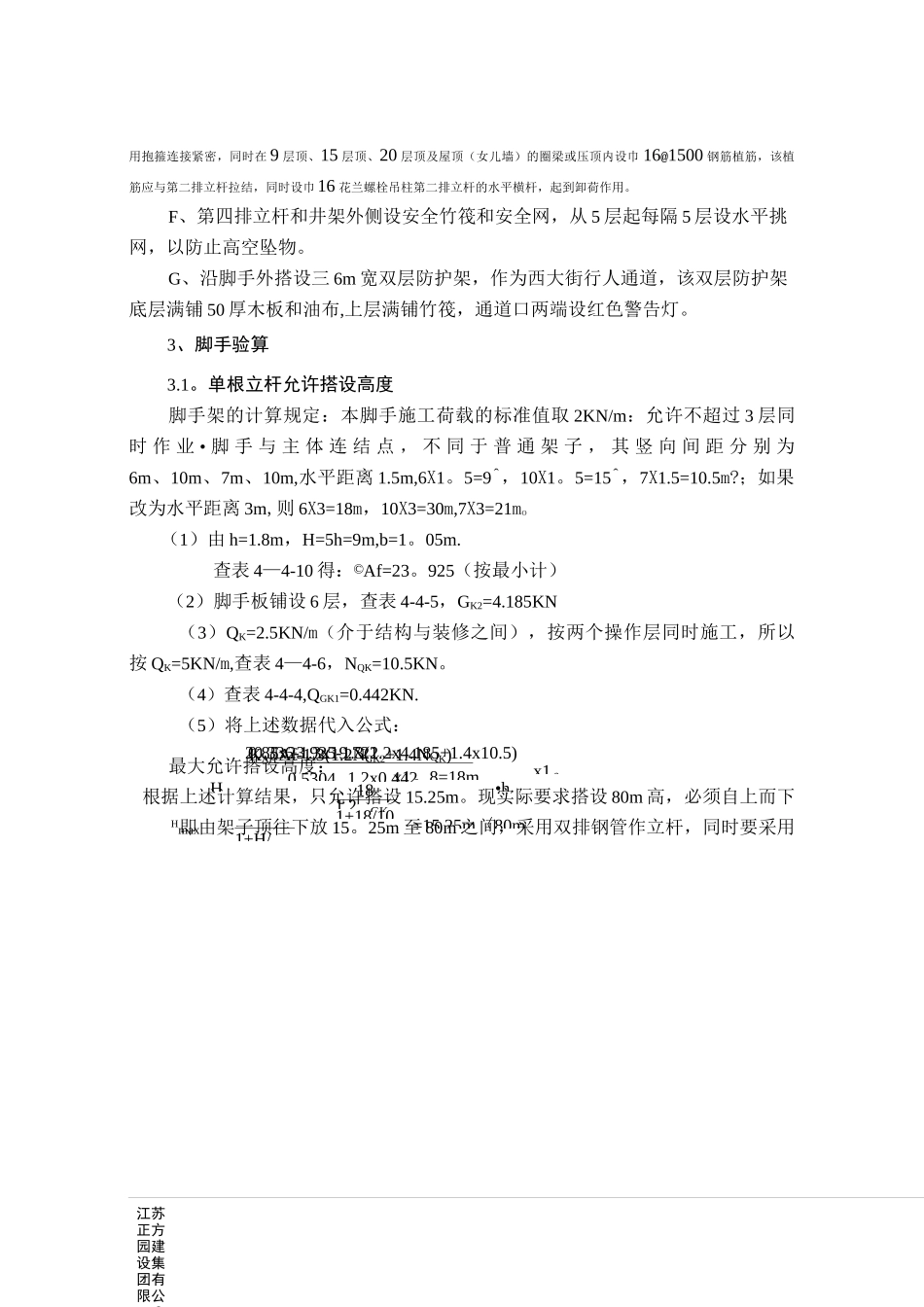

江苏正方园建设集团有限公司 1物产大厦外墙修缮脚手架搭设方案1、工程概况物产大厦南立面外墙全长约 40m,裙房 5 层，框架结构,每层层高 5m,屋顶标高约 25m，主楼 23 层,标准层 6〜23 层（包括设备层）,每层层高 3m,标准层楼板为单向无粘结预应力楼板，沿西大街（即南立面）均为悬挑板,板端设预应力锚具封闭圈梁，建筑总标高达 80m,室内外高差约 1。2m。本脚手是为外墙修缮而搭设。该脚手不同于常规立体结构施工脚手，有其特殊性：A、该立面地处西大街，紧靠健康路，人流车流繁忙，不能封闭道路，高空坠落任何一微小物体,均会产生安全事故。B、物产大厦客房因营业需要，不能全部打开沿街窗户，故脚手架的联墙拉结不能按正常脚手架规范设置，对脚手整体稳定和抗风能力大大削弱,换言之,该外脚手必须采取特殊的稳定和抗风载技术措施。C、该脚手搭设总高达 80m 以上，不能按结构脚手搭设时采取分层卸载，造成立杆承压较大，必须按规范采用双立杆，故投入的钢管、扣件材料较大。D、由于客房须正常营业,主楼电梯不能用于建材的垂直运输，故该外脚手的垂直必须设在外墙面，人货施工电梯扶墙要求更为严格，这又不同常规,其技术处理十分困难。2、搭设方案设计针对物产大厦结构的特点和现场踏勘的实情分析研究,该外墙修缮脚手架设计原则:主楼三排立杆，裙房四排立杆的钢管扣件脚手。同时采取下述整体刚度和稳定的多项技术措施。A、立杆横向间距为 1.05m，纵向间距 1.5m，步高 1.8m（见平面图），第一排立杆高主楼外墙面距离 0.2m，通过计算，立杆均为双立杆,最底盘脚手立杆横向设双排、纵向设一排扫地杆，立杆支承在 16 号槽钢和 50 厚垫木上。B、利用东西立面无客房的墙和窗洞设置扶墙拉结点,转角处设水平加强斜杆.C、第三、第四排立杆与水平杆之间按纵距设置水平与竖向斜杆,使其形成整片钢构架，以增强第一、第二排（操作架）的刚度。D、在第四排立杆南侧，设 2 台钢管井架，以解决垂直运输.钢管井架应与主体框架或巾 16 钢筋植筋水平拉结，确保其自身稳定。井架东西外侧设水平斜拉杆至第二排立杆,以增加整体脚手的刚度。E、打开第六层（技术层）、第 12 层、第 18 层窗户，将脚手架水平杆与框架江苏正方园建设集团有限公司 2江苏正方园建设集团有限公司 1柱HKAdAf-1.3(1.2NGK2+1.4NQK)1.2江苏正方园建设集团有限公司 2江苏正方园建设集团有限公司 3•hGK0.85x23.925-1.3(1.2x4.185+1.4x10.5)1.2x0.442x1。20.336-1.3x19...
