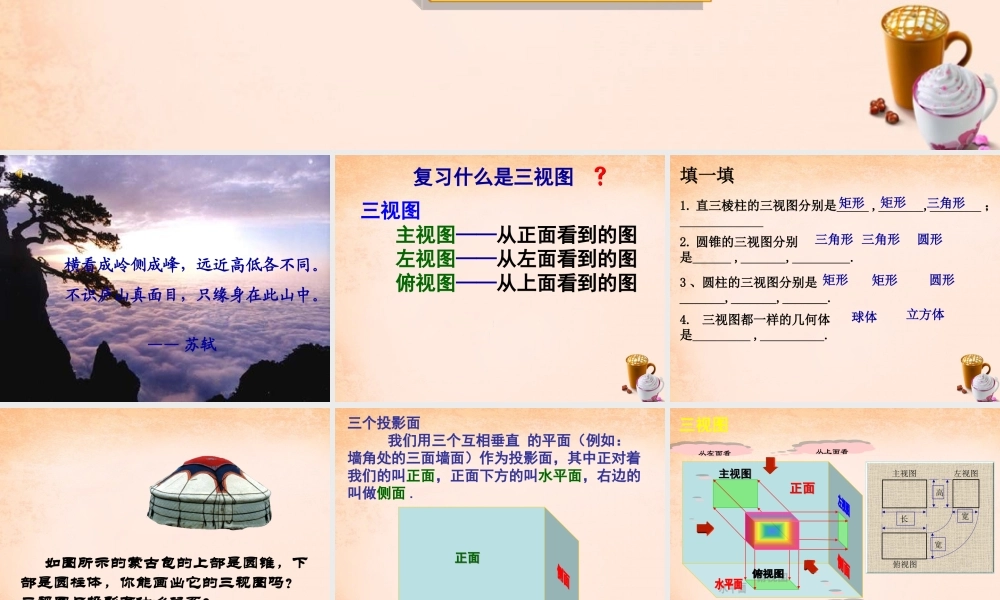

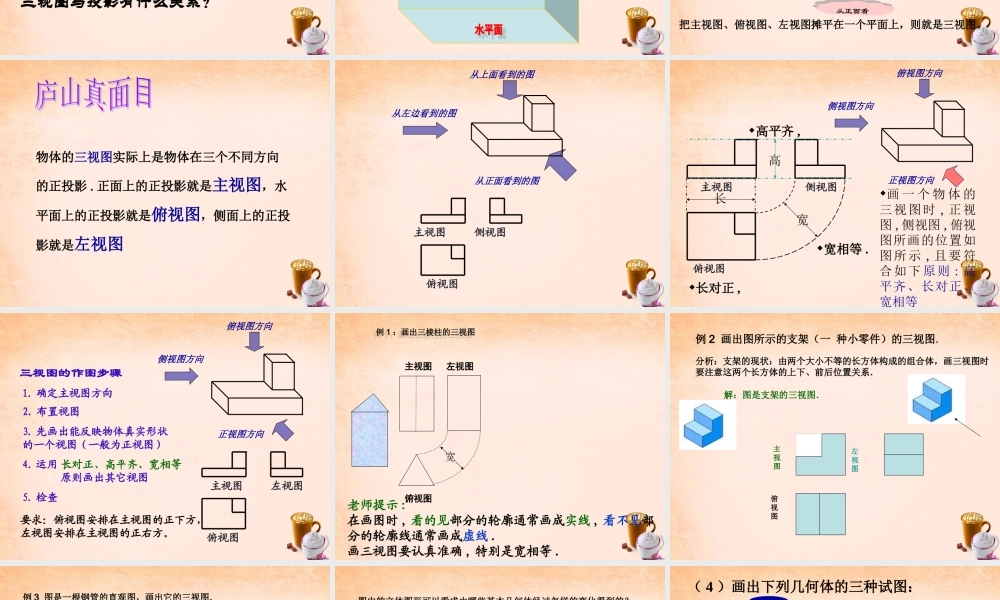

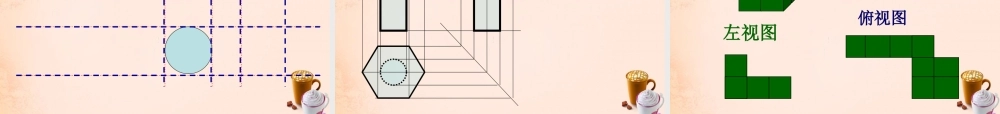

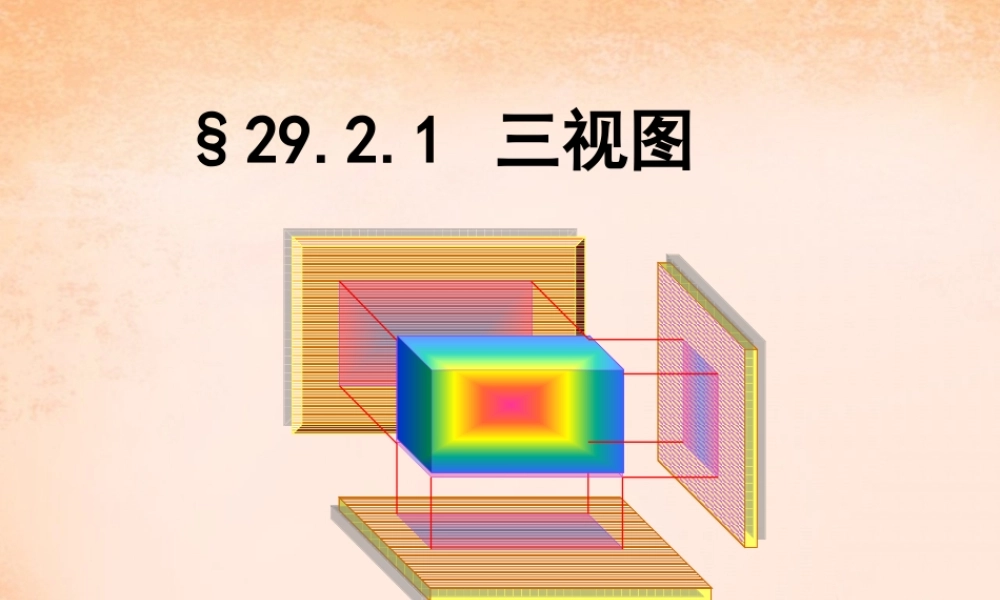

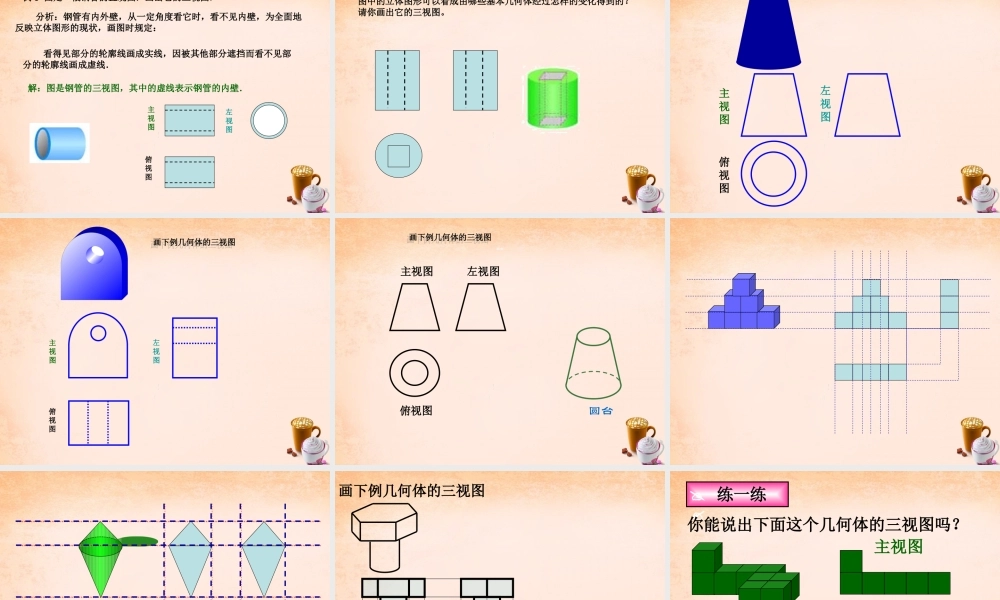

§29.2.1 三视图 横看成岭侧成峰,远近高低各不同。不识庐山真面目,只缘身在此山中。 —— 苏轼复习什么是三视图三视图 主视图——从正面看到的图 左视图——从左面看到的图 俯视图——从上面看到的图2. 圆锥的三视图分别是 , , .1. 直三棱柱的三视图分别是 , , ; 4. 三视图都一样的几何体是 , .立方体球体三角形三角形圆形矩形矩形三角形3 、圆柱的三视图分别是_______,_______,_______.矩形矩形圆形填一填 如图所示的蒙古包的上部是圆锥,下部是圆柱体,你能画出它的三视图吗?三视图与投影有什么关系?正面正面三个投影面 我们用三个互相垂直 的平面(例如:墙角处的三面墙面)作为投影面,其中正对着我们的叫正面,正面下方的叫水平面,右边的叫做侧面 .主视图主视图主视图俯视图左视图正面正面从上面看从上面看从正面看从正面看从左面看从左面看高长宽宽三视图把主视图、俯视图、左视图摊平在一个平面上,则就是三视图。物体的三视图实际上是物体在三个不同方向的正投影 . 正面上的正投影就是主视图,水平面上的正投影就是俯视图,侧面上的正投影就是左视图从正面看到的图从左边看到的图从上面看到的图 主视图 侧视图俯视图侧视图方向俯视图方向正视图方向 主视图 侧视图俯视图长高宽画 一 个 物 体 的三视图时 , 正视图 , 侧视图 , 俯视图所画的位置如图所示 , 且要符合如下原则 : 高平齐、长对正、宽相等长对正 ,高平齐 ,宽相等 .侧视图方向俯视图方向正视图方向三视图的作图步骤1. 确定主视图方向3. 先画出能反映物体真实形状的一个视图 ( 一般为正视图) 4. 运用 1 原则画出其它视图5. 检查2. 布置视图 长对正、高平齐、宽相等 主视图 左视图俯视图要求:俯视图安排在主视图的正下方,左视图安排在主视图的正右方。 主视图宽俯视图左视图老师提示 :在画图时 , 看的见部分的轮廓通常画成实线 , 看不见部分的轮廓线通常画成虚线 .画三视图要认真准确 , 特别是宽相等 .例 1 :画出三棱柱的三视图例 1 :画出三棱柱的三视图例 2 画出图所示的支架(一 种小零件)的三视图.分析:支架的现状:由两个大小不等的长方体构成的组合体,画三视图时要注意这两个长方体的上下、前后位置关系. 解:图是支架的三视图.主视图俯视图左视图例 3 图是一根钢管的直观图,画出它的三视图. 分析:钢管有内外壁,从一定角度看它时,看不见内壁,为全面地反映...
