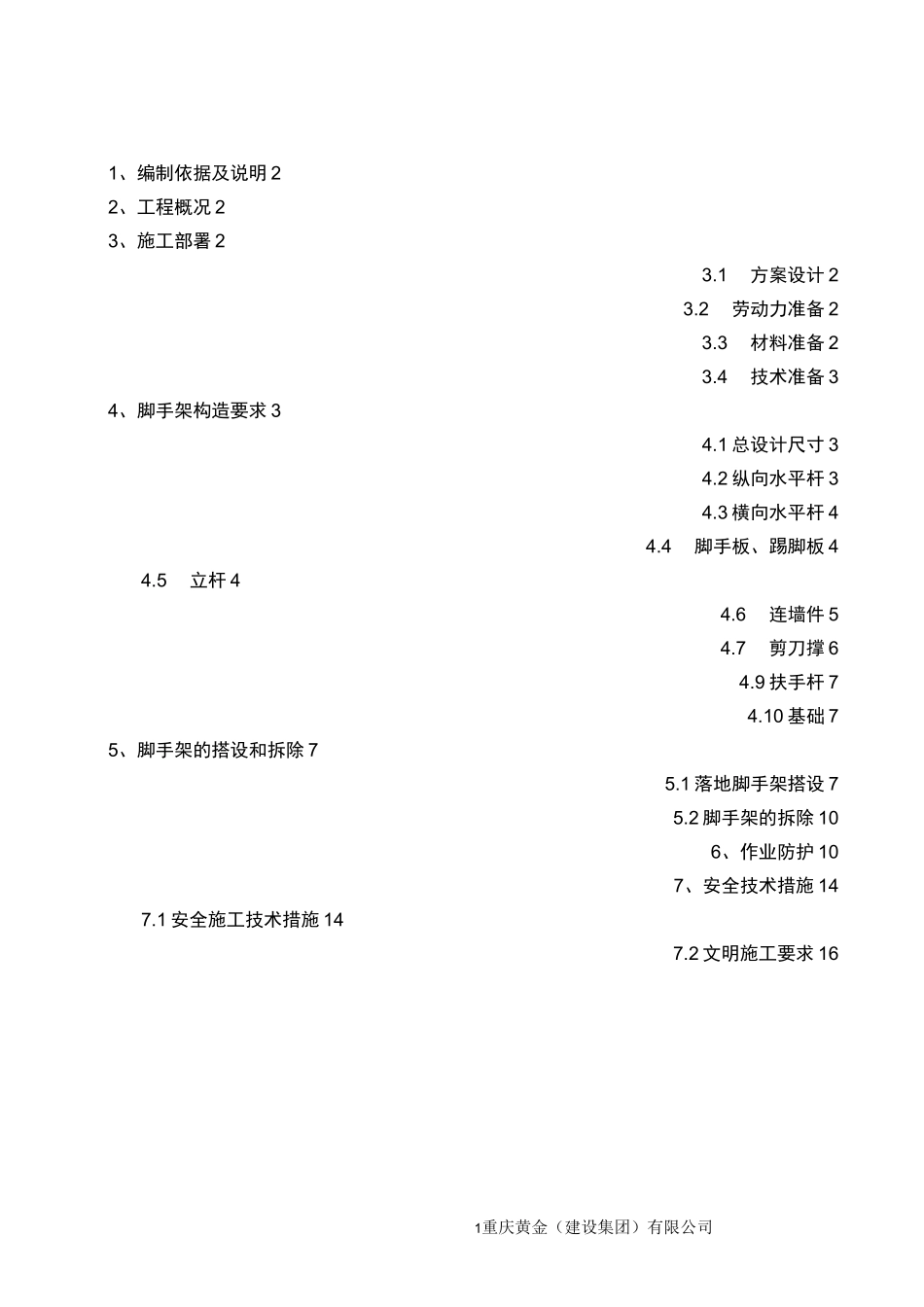

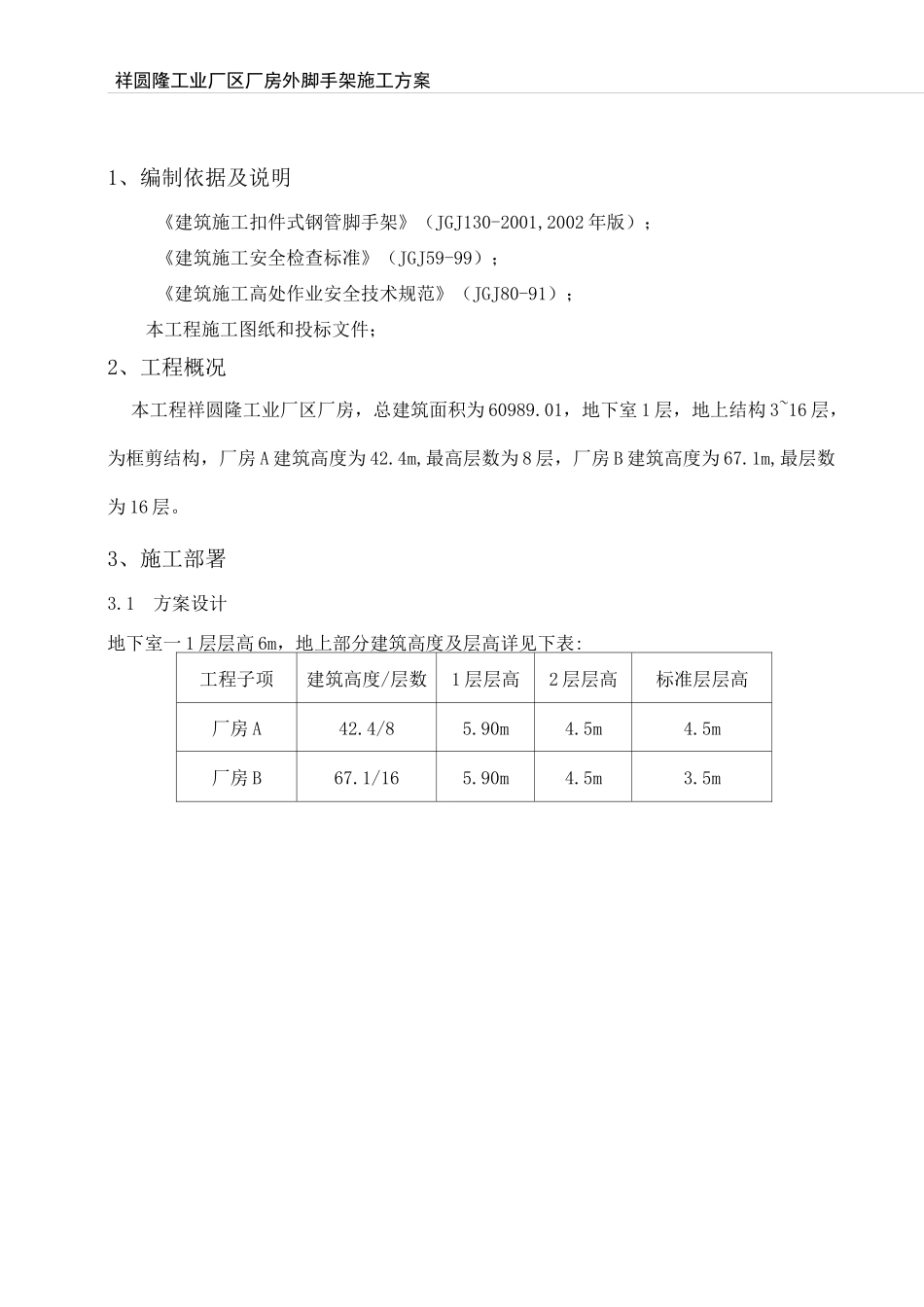

1重庆黄金（建设集团）有限公司1、编制依据及说明 22、工程概况 23、施工部署 23.1方案设计 23.2劳动力准备 23.3材料准备 23.4技术准备 34、脚手架构造要求 34.1 总设计尺寸 34.2 纵向水平杆 34.3 横向水平杆 44.4脚手板、踢脚板 44.5立杆 44.6连墙件 54.7剪刀撑 64.9 扶手杆 74.10 基础 75、脚手架的搭设和拆除 75.1 落地脚手架搭设 75.2 脚手架的拆除 106、作业防护 107、安全技术措施 147.1 安全施工技术措施 147.2 文明施工要求 16祥圆隆工业厂区厂房外脚手架施工方案1、编制依据及说明《建筑施工扣件式钢管脚手架》（JGJ130-2001,2002 年版）；《建筑施工安全检查标准》（JGJ59-99）；《建筑施工高处作业安全技术规范》（JGJ80-91）；本工程施工图纸和投标文件；2、工程概况本工程祥圆隆工业厂区厂房，总建筑面积为 60989.01，地下室 1 层，地上结构 3~16 层，为框剪结构，厂房 A 建筑高度为 42.4m,最高层数为 8 层，厂房 B 建筑高度为 67.1m,最层数为 16 层。3、施工部署3.1方案设计地下室一 1 层层高 6m，地上部分建筑高度及层高详见下表:工程子项建筑高度/层数1 层层高2 层层高标准层层高厂房 A42.4/85.90m4.5m4.5m厂房 B67.1/165.90m4.5m3.5m祥圆隆工业厂区厂房外脚手架施工方案祥圆隆工业厂区厂房外脚手架施工方案纵向水平杆对接接头布置重庆黄金（建设集团）有限公司脚手管规格为©48X3.5mm。跳板采用 50 厚木跳板，安全网为阻燃型的。搭设时配备相应扳手、钢卷尺等工具。进场材料必须检测或验收合格后才能使用。3.4技术准备外脚手架搭设前由项目技术负责人编制脚手架专项方案，施工前由施工员向架子工作好技术交底。明确搭设具体要求和脚手架规范要求。编制安全技术交底，对架子工进行岗前安全教育培训，工人有变动或增加时要重新进行教育。4、脚手架构造要求4.1 总设计尺寸立杆纵距 1.5m（局部有所调整，但均不大于 1.5m）,横距 1.0m（可平铺 4 块脚手板，每块木脚手板宽 250mm），内外排架步距 1.80m。例，西区一至三层脚手架搭设高度约18m，西区南侧有阳台处内侧脚手架距外侧柱中 2m，北侧门厅部位沿屋面挑檐出 0.3m，其余各处内侧脚手架距外侧柱中 0.6m,外排架内侧设全封闭密目安全网（每 10cmX10cm2300孔）。立杆、纵横向水平杆、剪刀撑均涂刷黄色油漆。4.2 纵向水平杆纵向水平杆要求设置在立杆内侧，长度不宜小于三跨。接长宜使用对接。对接扣件应交错...
