封闭母线安装技术总结VIP免费

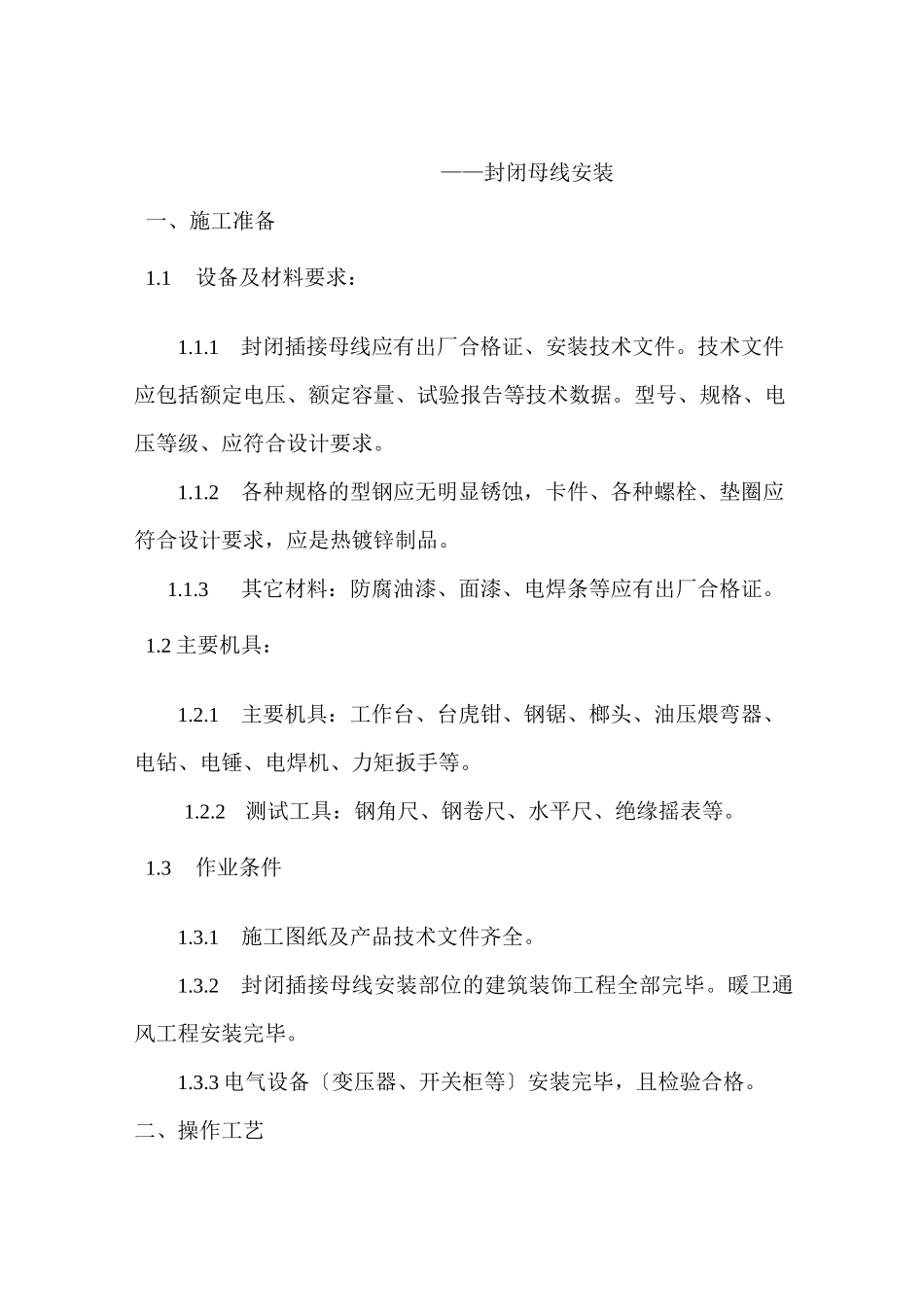

封闭母线安装技术总结_第1页
1/7

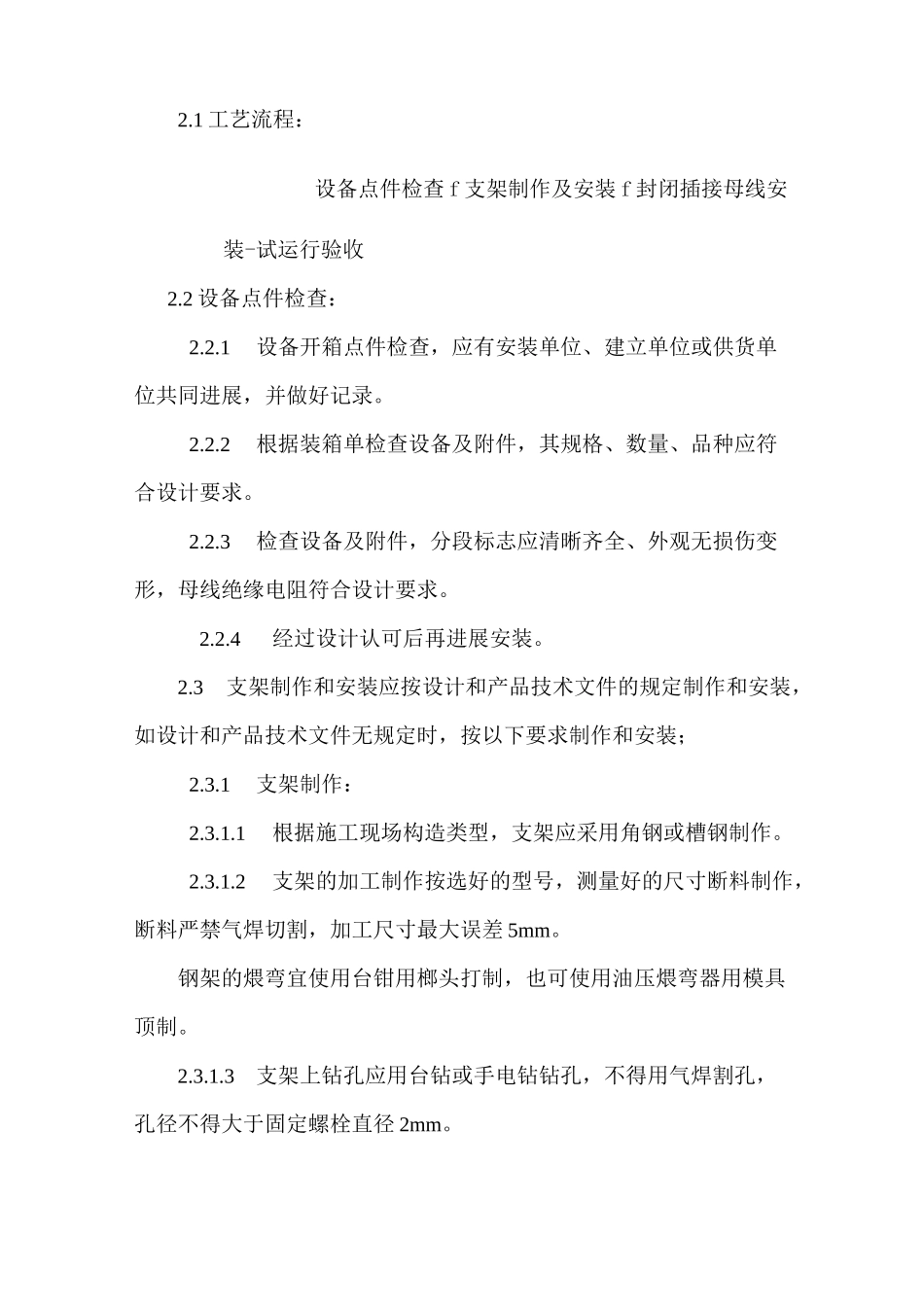

封闭母线安装技术总结_第2页
2/7

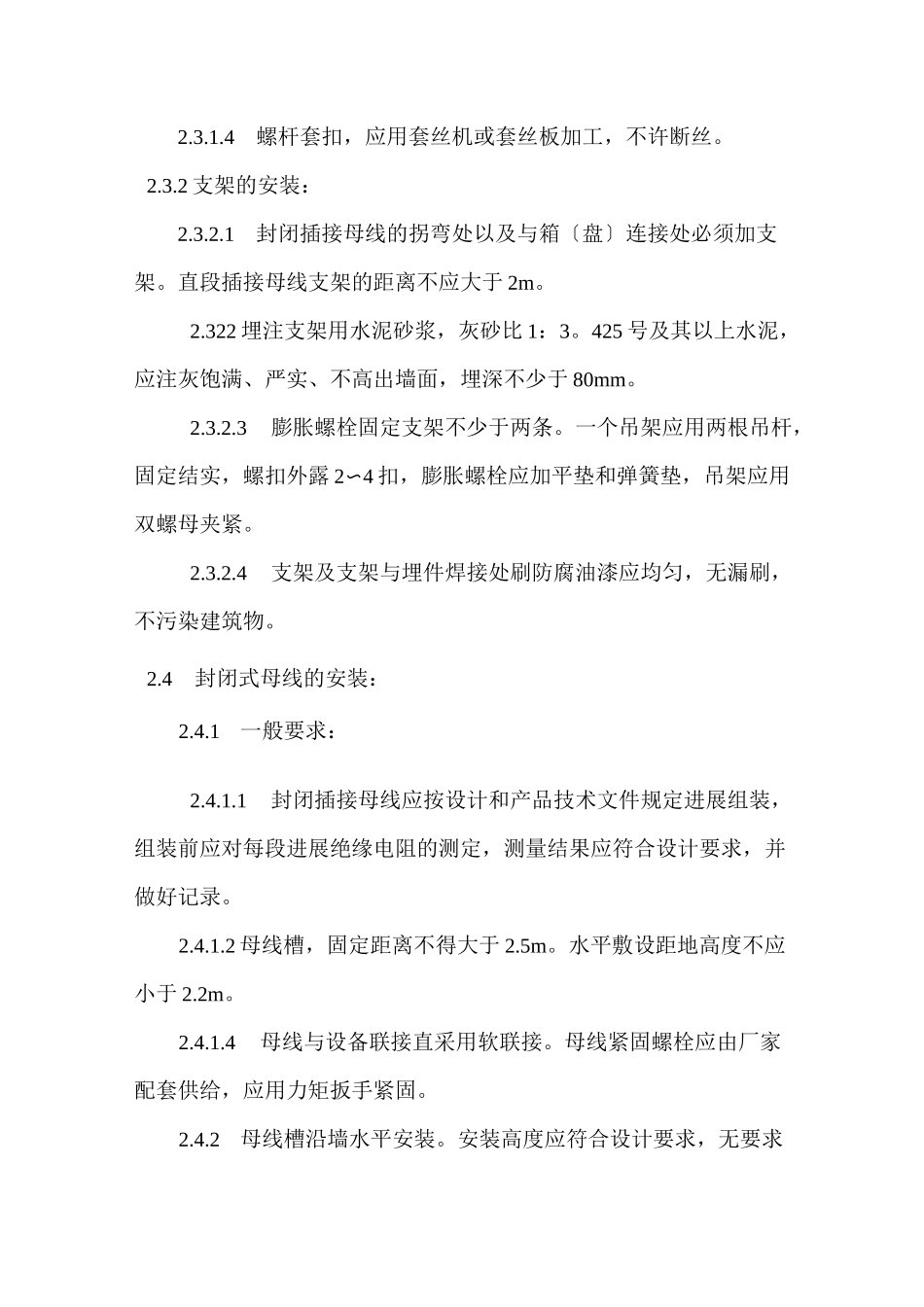

封闭母线安装技术总结_第3页
3/7
——封闭母线安装一、施工准备1.1设备及材料要求:1.1.1封闭插接母线应有出厂合格证、安装技术文件。技术文件应包括额定电压、额定容量、试验报告等技术数据。型号、规格、电压等级、应符合设计要求。1.1.2各种规格的型钢应无明显锈蚀,卡件、各种螺栓、垫圈应符合设计要求,应是热镀锌制品。1.1.3其它材料:防腐油漆、面漆、电焊条等应有出厂合格证。1.2 主要机具:1.2.1主要机具:工作台、台虎钳、钢锯、榔头、油压煨弯器、电钻、电锤、电焊机、力矩扳手等。1.2.2测试工具:钢角尺、钢卷尺、水平尺、绝缘摇表等。1.3作业条件1.3.1施工图纸及产品技术文件齐全。1.3.2封闭插接母线安装部位的建筑装饰工程全部完毕。暖卫通风工程安装完毕。1.3.3 电气设备〔变压器、开关柜等〕安装完毕,且检验合格。二、操作工艺2.1 工艺流程:设备点件检查 f 支架制作及安装 f 封闭插接母线安装-试运行验收2.2 设备点件检查:2.2.1设备开箱点件检查,应有安装单位、建立单位或供货单位共同进展,并做好记录。2.2.2根据装箱单检查设备及附件,其规格、数量、品种应符合设计要求。2.2.3检查设备及附件,分段标志应清晰齐全、外观无损伤变形,母线绝缘电阻符合设计要求。2.2.4经过设计认可后再进展安装。2.3支架制作和安装应按设计和产品技术文件的规定制作和安装,如设计和产品技术文件无规定时,按以下要求制作和安装;2.3.1支架制作:2.3.1.1根据施工现场构造类型,支架应采用角钢或槽钢制作。2.3.1.2支架的加工制作按选好的型号,测量好的尺寸断料制作,断料严禁气焊切割,加工尺寸最大误差 5mm。钢架的煨弯宜使用台钳用榔头打制,也可使用油压煨弯器用模具顶制。2.3.1.3支架上钻孔应用台钻或手电钻钻孔,不得用气焊割孔,孔径不得大于固定螺栓直径 2mm。2.3.1.4螺杆套扣,应用套丝机或套丝板加工,不许断丝。2.3.2 支架的安装:2.3.2.1封闭插接母线的拐弯处以及与箱〔盘〕连接处必须加支架。直段插接母线支架的距离不应大于 2m。2.322 埋注支架用水泥砂浆,灰砂比 1:3。425 号及其以上水泥,应注灰饱满、严实、不高出墙面,埋深不少于 80mm。2.3.2.3膨胀螺栓固定支架不少于两条。一个吊架应用两根吊杆,固定结实,螺扣外露 2〜4 扣,膨胀螺栓应加平垫和弹簧垫,吊架应用双螺母夹紧。2.3.2.4支架及支架与埋件焊接处刷防腐油漆应均匀,无漏刷,不污染建筑物。2.4封闭式母线的安装:2.4.1一般要求:2.4.1.1封闭插接母线应按设计和产品技术文件规...
