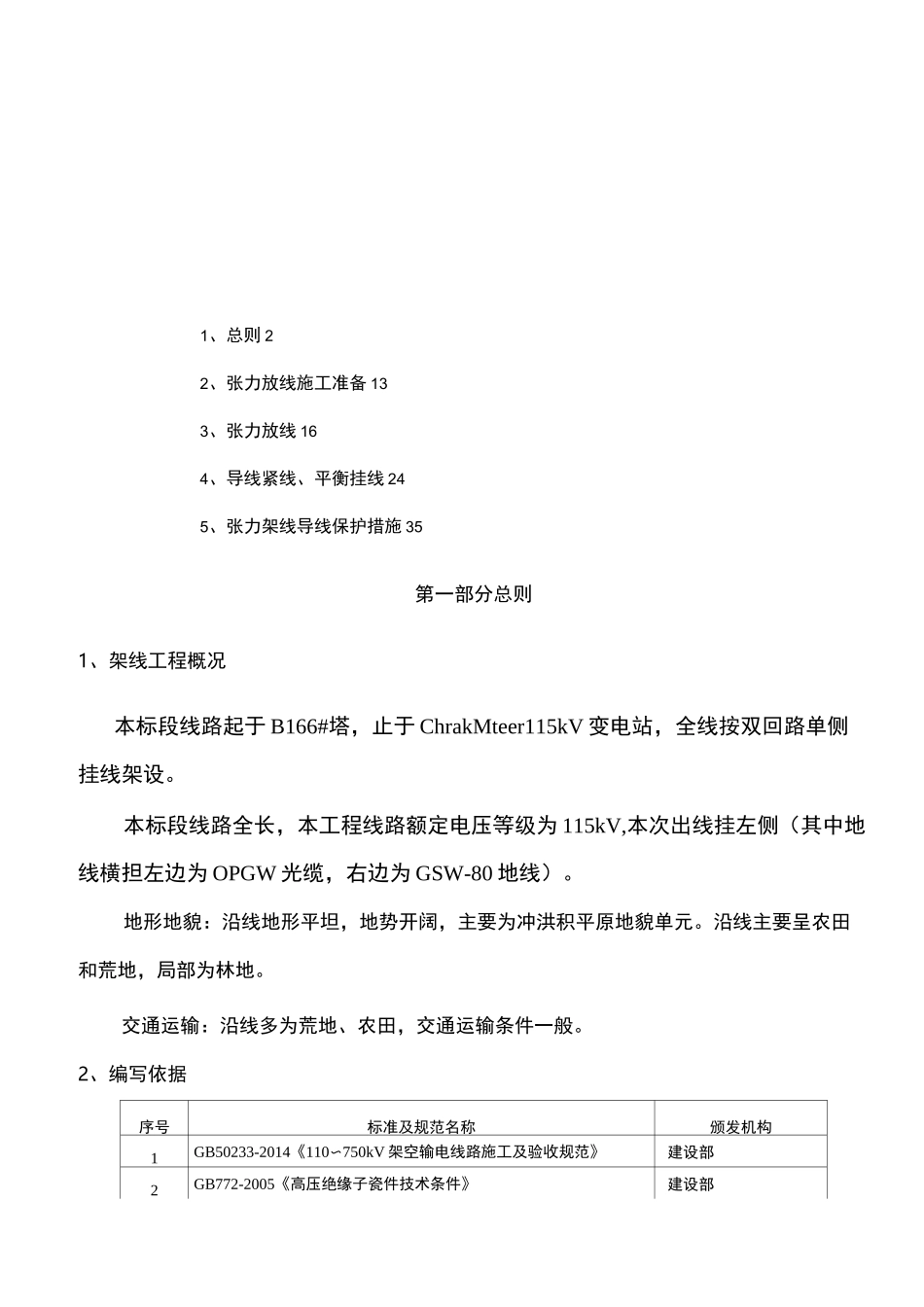

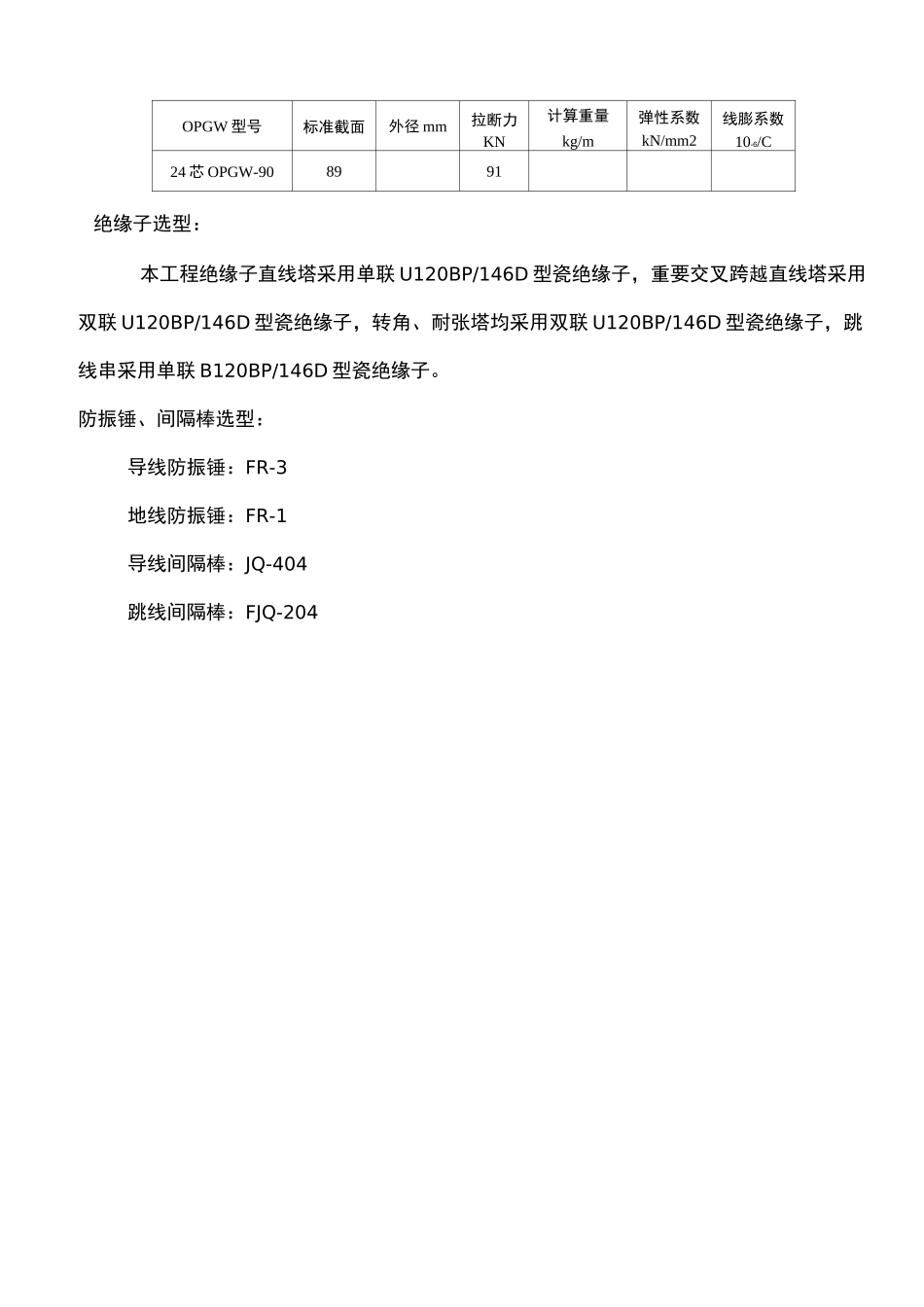

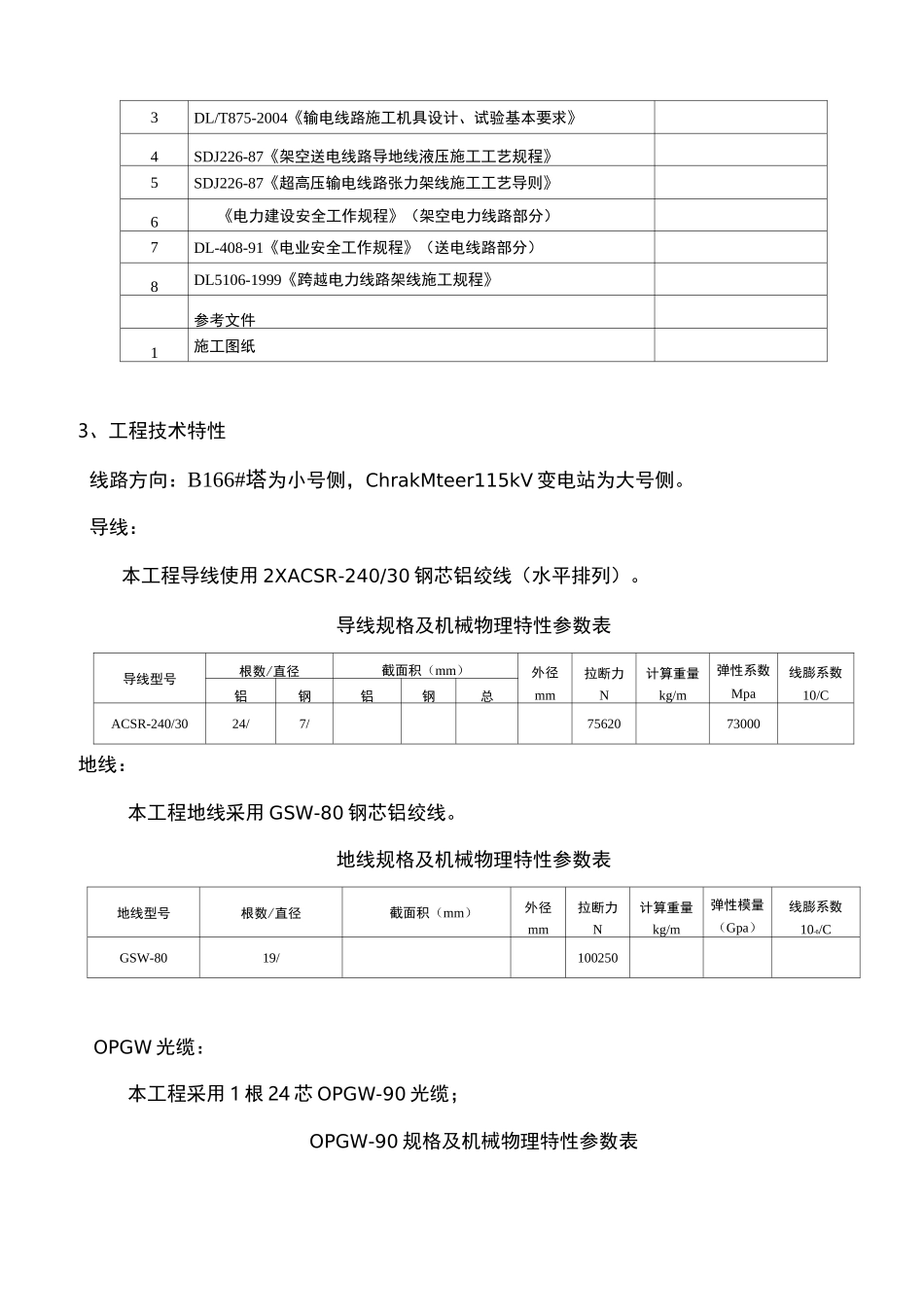

1、总则 22、张力放线施工准备 133、张力放线 164、导线紧线、平衡挂线 245、张力架线导线保护措施 35第一部分总则1、架线工程概况本标段线路起于 B166#塔，止于 ChrakMteer115kV 变电站，全线按双回路单侧挂线架设。本标段线路全长，本工程线路额定电压等级为 115kV,本次出线挂左侧（其中地线横担左边为 OPGW 光缆，右边为 GSW-80 地线）。地形地貌：沿线地形平坦，地势开阔，主要为冲洪积平原地貌单元。沿线主要呈农田和荒地，局部为林地。交通运输：沿线多为荒地、农田，交通运输条件一般。2、编写依据序号标准及规范名称颁发机构1GB50233-2014《110〜750kV 架空输电线路施工及验收规范》建设部2GB772-2005《高压绝缘子瓷件技术条件》建设部3DL/T875-2004《输电线路施工机具设计、试验基本要求》4SDJ226-87《架空送电线路导地线液压施工工艺规程》5SDJ226-87《超高压输电线路张力架线施工工艺导则》6《电力建设安全工作规程》（架空电力线路部分）7DL-408-91《电业安全工作规程》（送电线路部分）8DL5106-1999《跨越电力线路架线施工规程》参考文件1施工图纸3、工程技术特性线路方向：B166#塔为小号侧，ChrakMteer115kV 变电站为大号侧。导线：本工程导线使用 2XACSR-240/30 钢芯铝绞线（水平排列）。导线规格及机械物理特性参数表导线型号根数/直径截面积（mm）外径mm拉断力N计算重量kg/m弹性系数Mpa线膨系数10/C铝钢铝钢总ACSR-240/3024/7/7562073000地线：本工程地线采用 GSW-80 钢芯铝绞线。地线规格及机械物理特性参数表地线型号根数/直径截面积（mm）外径mm拉断力N计算重量kg/m弹性模量（Gpa）线膨系数10-6/CGSW-8019/100250OPGW 光缆：本工程采用 1 根 24 芯 OPGW-90 光缆；OPGW-90 规格及机械物理特性参数表OPGW 型号标准截面外径 mm拉断力KN计算重量kg/m弹性系数kN/mm2线膨系数10-6/C24 芯 OPGW-908991绝缘子选型：本工程绝缘子直线塔采用单联 U120BP/146D 型瓷绝缘子，重要交叉跨越直线塔采用双联 U120BP/146D 型瓷绝缘子，转角、耐张塔均采用双联 U120BP/146D 型瓷绝缘子，跳线串采用单联 B120BP/146D 型瓷绝缘子。防振锤、间隔棒选型：导线防振锤：FR-3地线防振锤：FR-1导线间隔棒：JQ-404跳线间隔棒：FJQ-2044、人员及施工机具配备人员配备工序名称工作人数负责人数监护人数牵张场地布置1822放线滑车悬挂2522导引绳展放2222导地线紧线2122说明：根据现场实际工程量增加配置。工器具及仪器...
