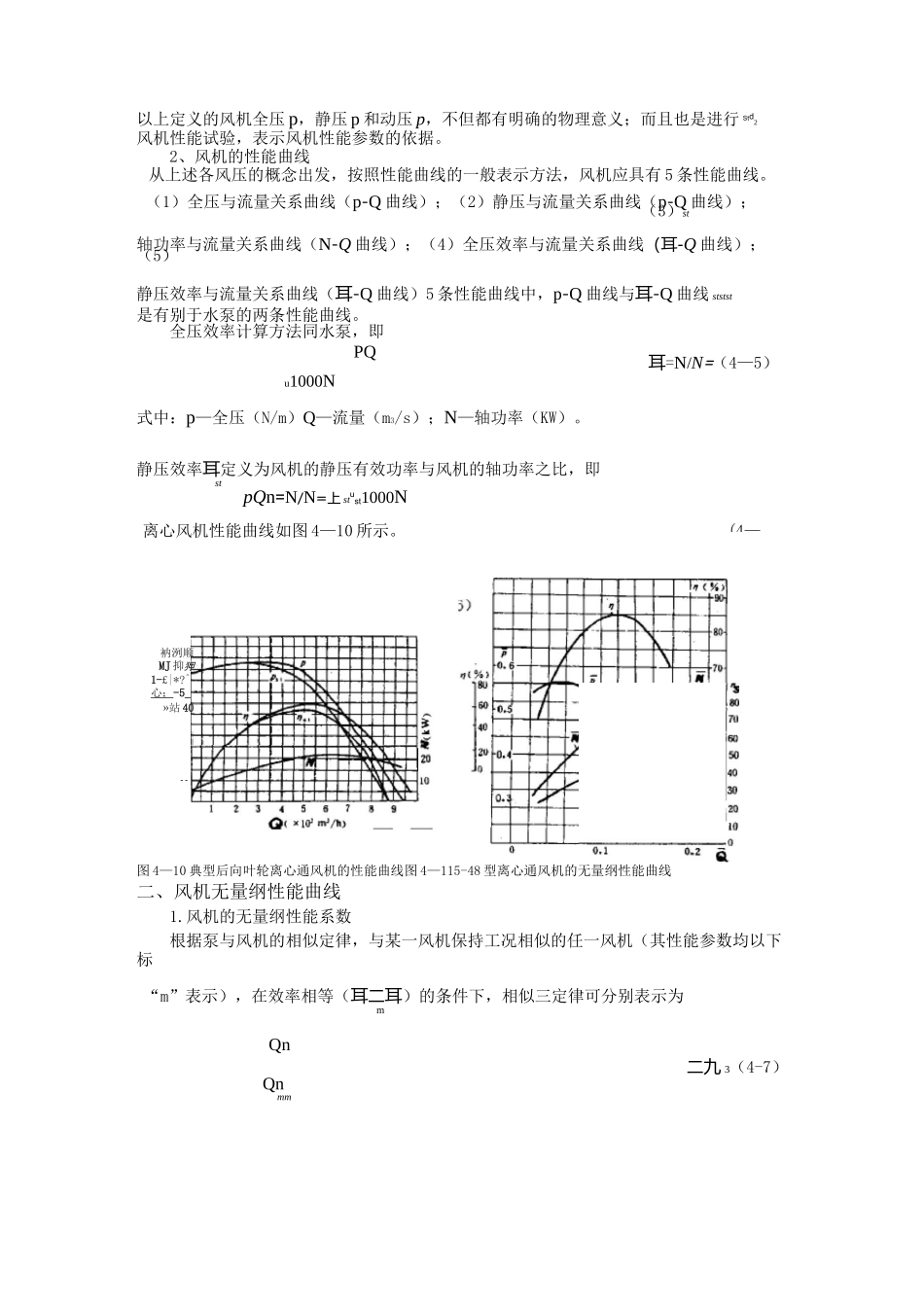

离心风机性能曲线离心风机性能曲线，即压力 p、效率耳、功率 N 与流量 Q 的关系曲线，与离心泵性能曲线的理论定性分析和实测性能曲线的讨论是完全类似的。但是，由于流体的物理性质的差异，使得在实际应用中，离心风机的性能曲线与水泵有所不同。如离心风机的静压、静压效率曲线，离心风机的无量纲性能曲线，都在风机中有重要的应用。一、风机的全压与静压性能曲线1、风机的全压、静压和动压水泵扬程计算式是根据水泵进出口的能量关系，对单位重量液体所获得的能量建立的关系式，即p—pv2—v2H=（Z-Z）+$1+——（m）21Pg2gv2—v2p—p对于水泵，（Z-Z）+—-<<21。故在应用中，水泵的扬程即全压等于静压，212gPg也就是水泵单位重量液体获得的总能量可用压能表示。建立风机进出口的能量关系式，同气体的位能 Pg（Z-Z）可以忽略，得到单位容积气21体所获能量的表达式，即ppp=p—p=（p+v2）-（p+v2）（N/mJ（4—1）21st222st121即风机全压 p 等于风机出口全压 p 与进口全压 p 之差。风机进出口全压分别等于各自的静21pp压 p、p 与动压 2v2、v2之和。式（1）适用于风机进出口不直接通大气（即配置st1st22122有吸风管和压风管）的情况下，风机性能试验的全压计算公式。该系统称为风机的进出口联合实验装置，是风机性能试验所采用的三种不同实验装置之一。风机的全压 p 是由静压 p 和动压 p 两部分组成。离心风机全压值上限仅为 1500mmstd（14710Pa）,而出口流速可达 30m/s 左右；且流量 Q（即出口流速 v）越大，全压 p 就越2小。因此，风机出口动压不能忽略，即全压不等于静压。例如，当送风管路动压全部损失（即出口损失）的情况下，管路只能依靠静压工作。为此，离心风机引入了全压、静压和动压的概念。风机的动压定义为风机出口动压，即1p=p=pv2（N/m）dd222(4—2)风机的静压定义为风压的全压减去出口动压，即11p=p—p=p—pv2=p—P——pv2(N/m)(4—3)std222st2st121风机的全压等于风机的静压与动压之和，即p=p+p(N/m)(4—4)std2pQn=N/N=上 stust1000N离心风机性能曲线如图 4—10 所示。(4—以上定义的风机全压 p，静压 p 和动压 p，不但都有明确的物理意义；而且也是进行 Std2风机性能试验，表示风机性能参数的依据。2、风机的性能曲线从上述各风压的概念出发，按照性能曲线的一般表示方法，风机应具有 5 条性能曲线。（1）全压与流量关系曲线（p-Q 曲线）；（2）静压与流量关系曲线（p-Q 曲线）；（3）st轴功...
