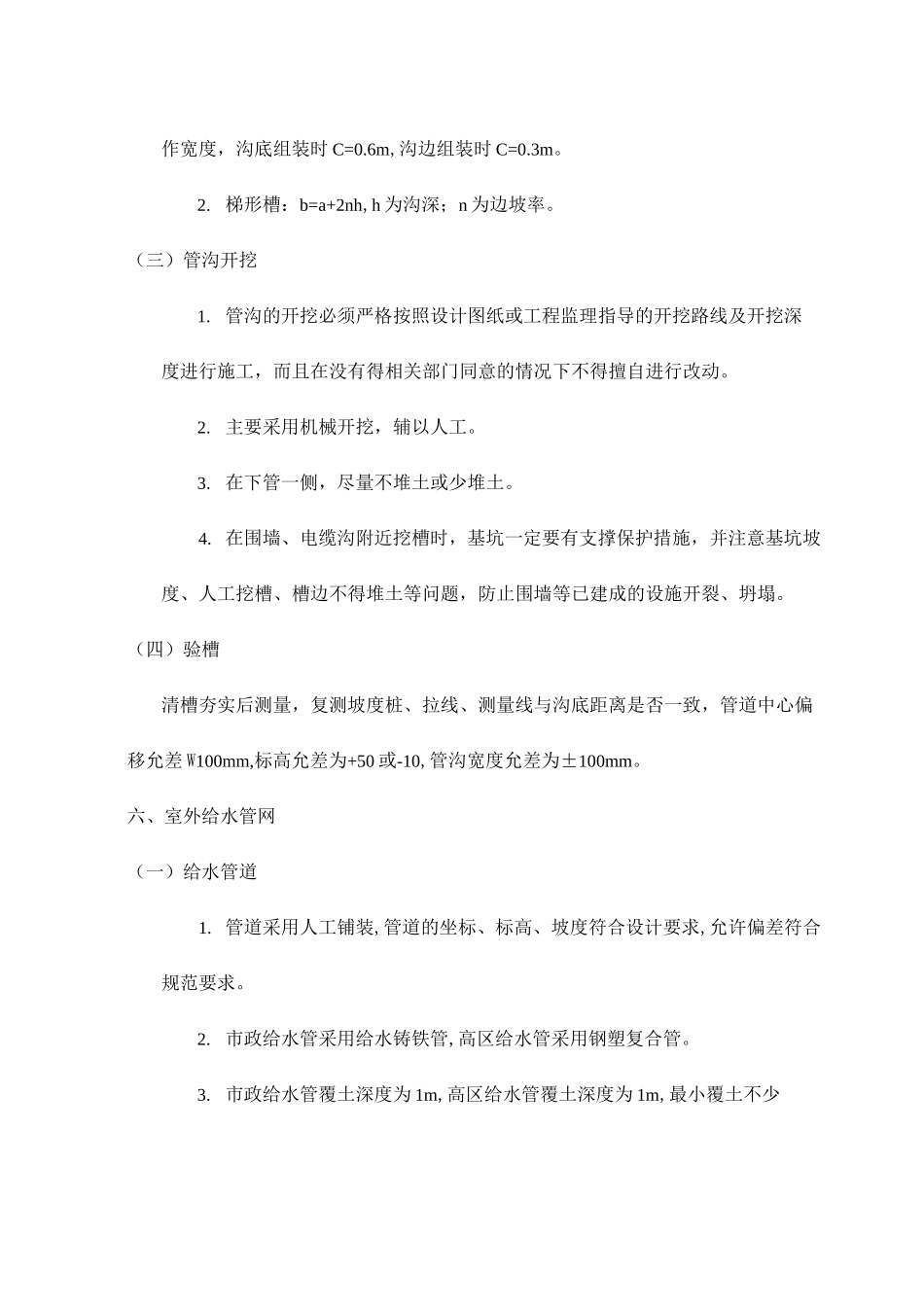

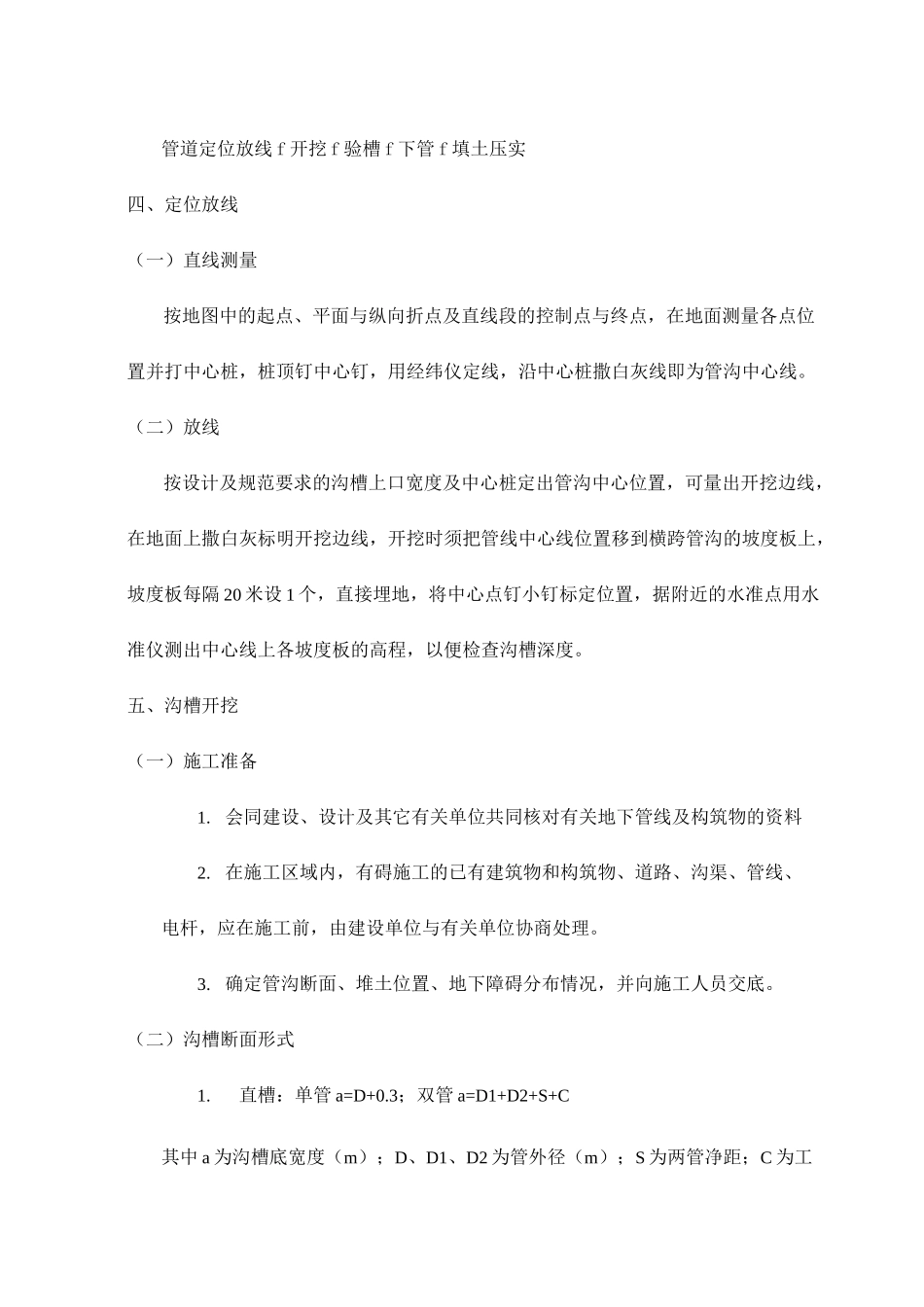

室外管网工程一、施工准备1.施工前认真熟悉图纸和相应的规范，进行图纸会审。2.编制施工进度计划、材料进场计划及作业指导书。3.对施工班组进行施工技术交底，方式是书面交底和口头交底，使班组明确施工任务、工期、质量要求及操作工艺。4.开槽前要配合甲方与城市规划部门及其他有关部门联系，摸清地下给排水管道、电缆、煤气管道、通讯光缆等各种管线的走向、埋置深度等情况，并在现场用灰线和木桩标识，施工时，对操作人员进行技术交底，如果挖出管线及时停止该部位施工并迅速与有关部门取得联系。二、材料采购、进场、检验和保管1.所用管材必须具有质量证明书、合格证等资料，阀门等管道附件本体上必需有完好无损的铭牌。2.材料进入现场经自检合格后，及时填写材质报检单，向监理工程师报检，经检查合格后，方可使用。3.进场的材料堆放整齐，规格、型号、材质要分清，每一种材料必须挂牌，标明规格、名称、材质，并建立台帐，做到账、物、卡相符，收发手续完整。4.管道在验收及使用前进行外观检查。三、工艺流程管道定位放线 f 开挖 f 验槽 f 下管 f 填土压实四、定位放线（一）直线测量按地图中的起点、平面与纵向折点及直线段的控制点与终点，在地面测量各点位置并打中心桩，桩顶钉中心钉，用经纬仪定线，沿中心桩撒白灰线即为管沟中心线。（二）放线按设计及规范要求的沟槽上口宽度及中心桩定出管沟中心位置，可量出开挖边线，在地面上撒白灰标明开挖边线，开挖时须把管线中心线位置移到横跨管沟的坡度板上，坡度板每隔 20 米设 1 个，直接埋地，将中心点钉小钉标定位置，据附近的水准点用水准仪测出中心线上各坡度板的高程，以便检查沟槽深度。五、沟槽开挖（一）施工准备1. 会同建设、设计及其它有关单位共同核对有关地下管线及构筑物的资料2. 在施工区域内，有碍施工的已有建筑物和构筑物、道路、沟渠、管线、电杆，应在施工前，由建设单位与有关单位协商处理。3. 确定管沟断面、堆土位置、地下障碍分布情况，并向施工人员交底。（二）沟槽断面形式1.直槽：单管 a=D+0.3；双管 a=D1+D2+S+C其中 a 为沟槽底宽度（m）；D、D1、D2 为管外径（m）；S 为两管净距；C 为工作宽度，沟底组装时 C=0.6m,沟边组装时 C=0.3m。2. 梯形槽：b=a+2nh,h 为沟深；n 为边坡率。（三）管沟开挖1. 管沟的开挖必须严格按照设计图纸或工程监理指导的开挖路线及开挖深度进行施工，而且在没有得相关部门同意的情况下不得擅自进行改动...
