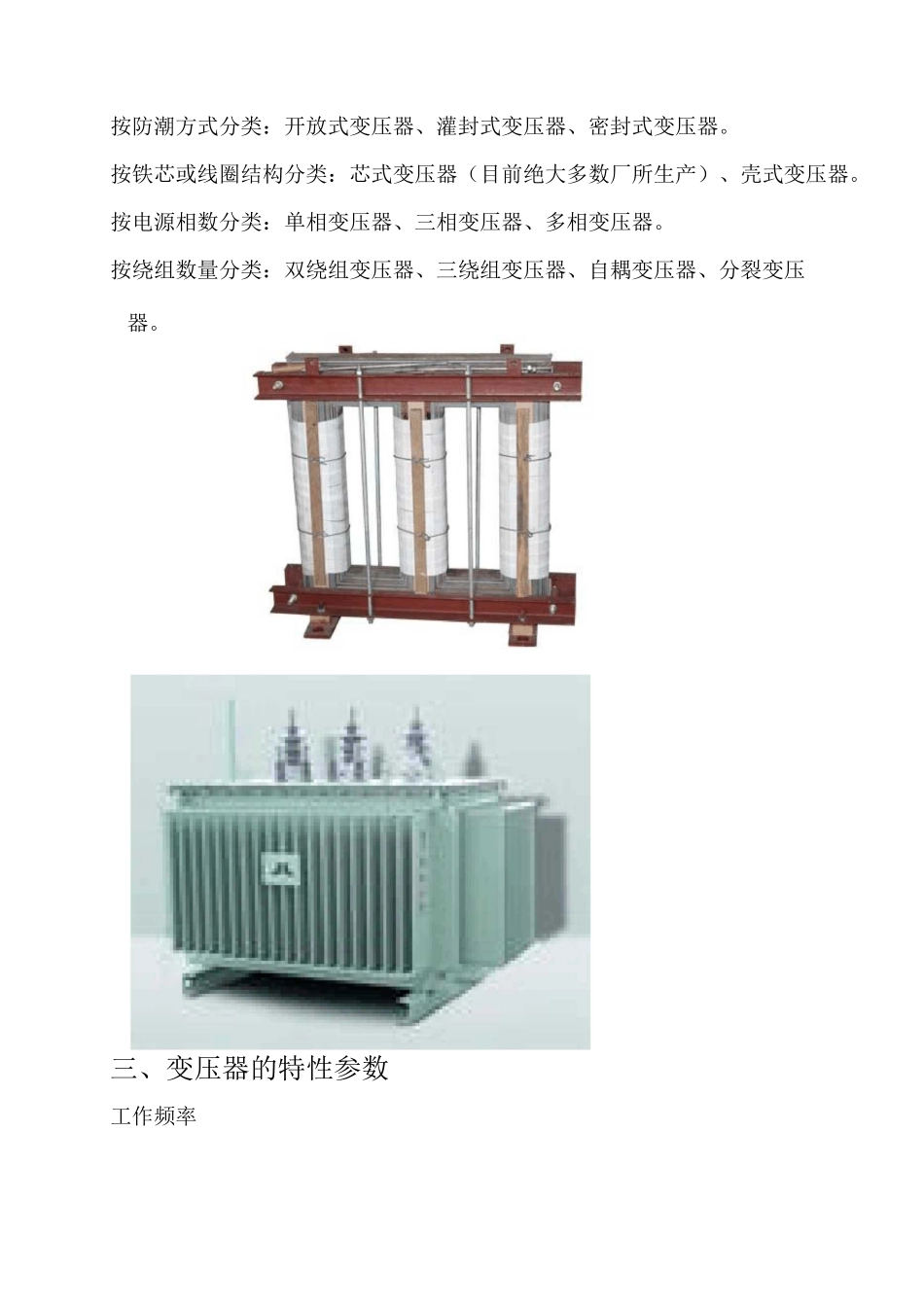

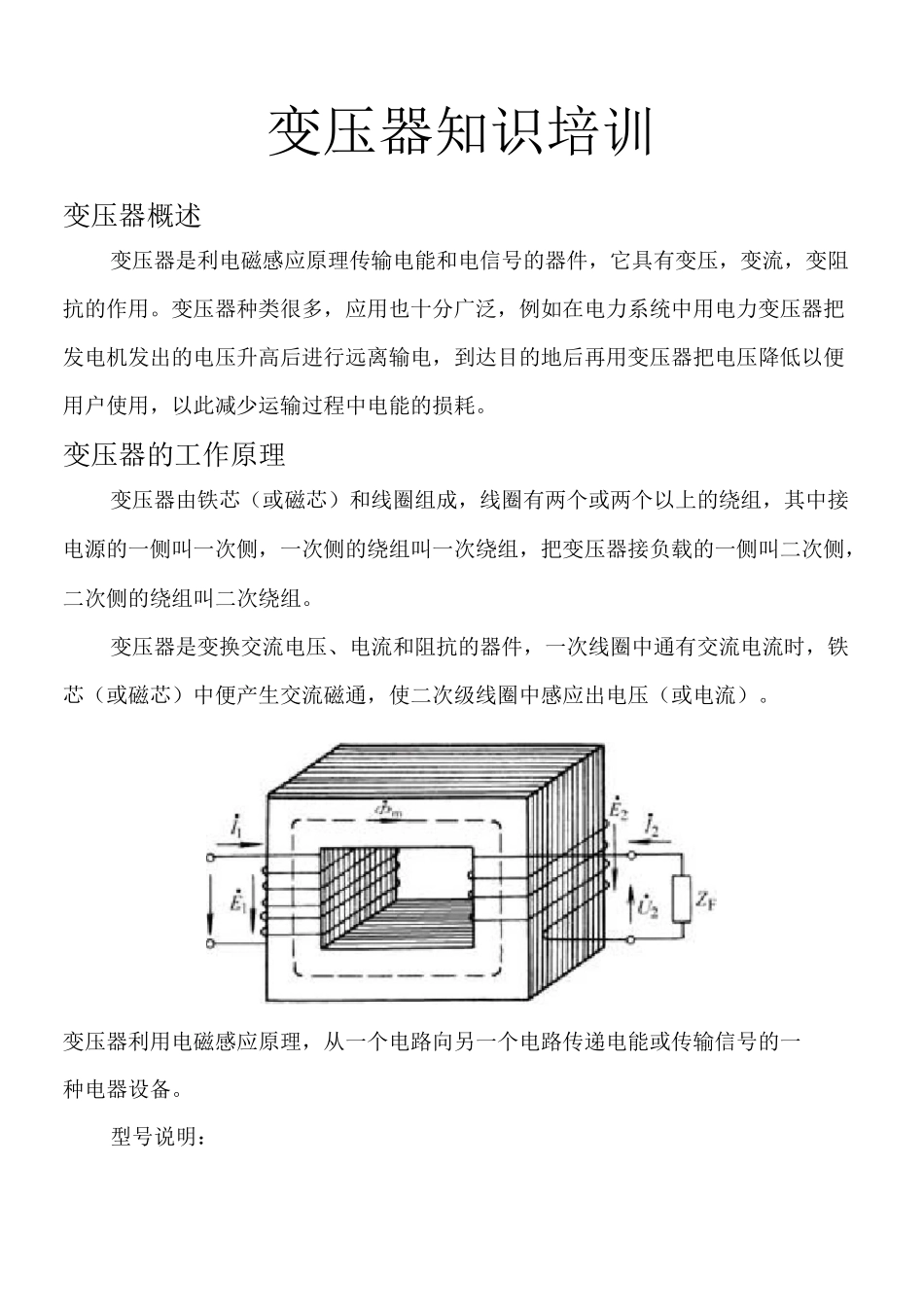

变压器知识培训变压器概述变压器是利电磁感应原理传输电能和电信号的器件，它具有变压，变流，变阻抗的作用。变压器种类很多，应用也十分广泛，例如在电力系统中用电力变压器把发电机发出的电压升高后进行远离输电，到达目的地后再用变压器把电压降低以便用户使用，以此减少运输过程中电能的损耗。变压器的工作原理变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的一侧叫一次侧，一次侧的绕组叫一次绕组，把变压器接负载的一侧叫二次侧，二次侧的绕组叫二次绕组。变压器是变换交流电压、电流和阻抗的器件，一次线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使二次级线圈中感应出电压（或电流）。变压器利用电磁感应原理，从一个电路向另一个电路传递电能或传输信号的一种电器设备。型号说明：倚彌 S 舄黯压 IH 矿用）□□□rt 特殊使用环境I 电压等级特殊用途ae 全性能水平代一、变压器的制作原理：在发电机中，不管是线圈运动通过磁场或磁场运动通过固定线圈，均能在线圈中感应电势，此两种情况，磁通的值均不变,但与线圈相交链的磁通数量却有变动，这是互感应的原理。变压器就是一种利用电磁互感应，变换电压，电流和阻抗的器件。二、分类按容量分类：中小型变压器（35KV 及以下，容量在 5-6300KVA）、大型变压器（110KV 及以下容量为 8000-63000KVA）、特大型变压器（220KV 以上）。按用途分类：电力变压器（升压变、降压变、配电变、联络变、厂用或电所用等）、仪用变压器（电流互感器、电压互感器等用于测量和保护用）、电炉变压器、试验变压器、整流变压器、调压变压器、矿用变压器、其它变压器。按冷却价质分类：干式（自冷）变压器、油浸（自冷）变压器、气体（SF6）6变压器。按冷却方式分类：油浸自冷式、油浸风冷式、强迫油循环风冷式、强迫油循环水冷式、蒸发冷却式。按调压方式：无励磁调压和有载调压变压器按防潮方式分类：开放式变压器、灌封式变压器、密封式变压器。按铁芯或线圈结构分类：芯式变压器（目前绝大多数厂所生产）、壳式变压器。按电源相数分类：单相变压器、三相变压器、多相变压器。按绕组数量分类：双绕组变压器、三绕组变压器、自耦变压器、分裂变压器。三、变压器的特性参数工作频率变压器铁芯损耗与频率关系很大，故应根据使用频率来设计和使用，这种频率称工作频率。（60HZ、50HZ）额定功率在规定的频率和电压下，变压器能长期工作，而不超过规定温升的输出...
