钢管脚手架悬挑防护棚方案VIP专享VIP免费

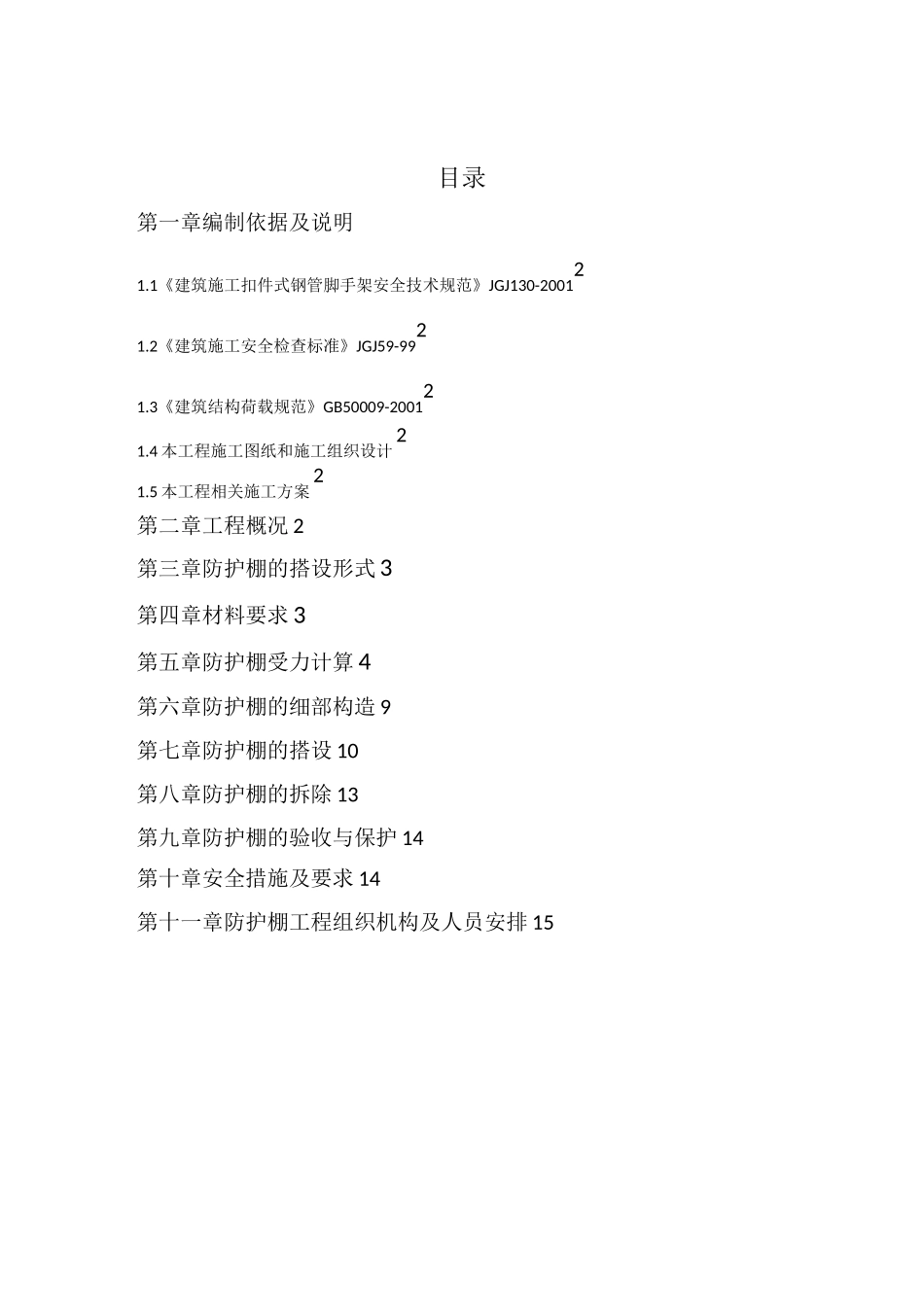

目录第一章编制依据及说明1.1《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-200121.2《建筑施工安全检查标准》JGJ59-9921.3《建筑结构荷载规范》GB50009-200121.4 本工程施工图纸和施工组织设计 21.5 本工程相关施工方案 2第二章工程概况 2第三章防护棚的搭设形式 3第四章材料要求 3第五章防护棚受力计算 4第六章防护棚的细部构造 9第七章防护棚的搭设 10第八章防护棚的拆除 13第九章防护棚的验收与保护 14第十章安全措施及要求 14第十一章防护棚工程组织机构及人员安排 151、编制依据1.1《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20011.2《建筑施工安全检查标准》JGJ59-991.3《建筑结构荷载规范》GB50009-20011.4 本工程施工图纸和施工组织设计1.5 本工程相关施工方案2、工程概况本工程位于***；主要功能及尺寸：房屋总长为**米、宽***米，该楼设计功能为物管用房、通向小区住宅区域的垂直交通，在十一层设置了一个钢结构的天桥通向住宅区，共设计有三台普通电梯及一台消防电梯；为二类高层，框架剪力墙结构，抗震设防烈度为 6 度，耐火等级为一级，建筑面积共 2374.79 平方米，共 13 层，十三层以上的屋顶上面是一个钢结构钟楼层及三角锥尖顶；13 层钢筋砼屋顶标高为 48.8 米、钟楼部分为 60.65 米、顶部三角锥最高点标高为 73.15 米。2.1 本工程售房部底层至三层应业主要求于 2018 年 5 月中旬投入使用，所以三层防护棚以下外架最先拆除，配合售房使用。防护棚除满足安全要求外，仍需考虑成品保护及展示效果等方面。本方案即详述防护棚搭设各种要求及施工方法3、防护棚的搭设形式3・1 防护棚由上、下两层钢管网架组合而成，钢管统一型号为 DN48*3.5 厚，主梁为 6000 长间距 600,根部与外架水平杆、立杆用卡扣连接，次梁间距 800,与主梁用卡扣连接；夕卜端 1/3 跨范围内，横每隔 1200 分别用斜拉钢管、钢丝绳将荷载传递到外架及主体结构上；为减小外架的局部荷载过大，在相应楼层增加一道卸载钢丝绳及连墙件。如图 3.1。图 3.1 防护棚构造3.2 根据规范和工程实际要求，在上、下层钢管网架上分别设置安全网、竹排、模板、铁皮、止水雨布和警示标志等安全标示物。4、材料要求4.1 钢管：采用 DN48*3.5 焊管，材质应符合 GB/T13793 或 GB/T3092 规定，质量应符合 GB700-79《普通碳素结构钢技术要求》中 Q235A 钢要求。弯曲变形、锈蚀钢管不得使用；脚手架钢管每根最大质量不应...
