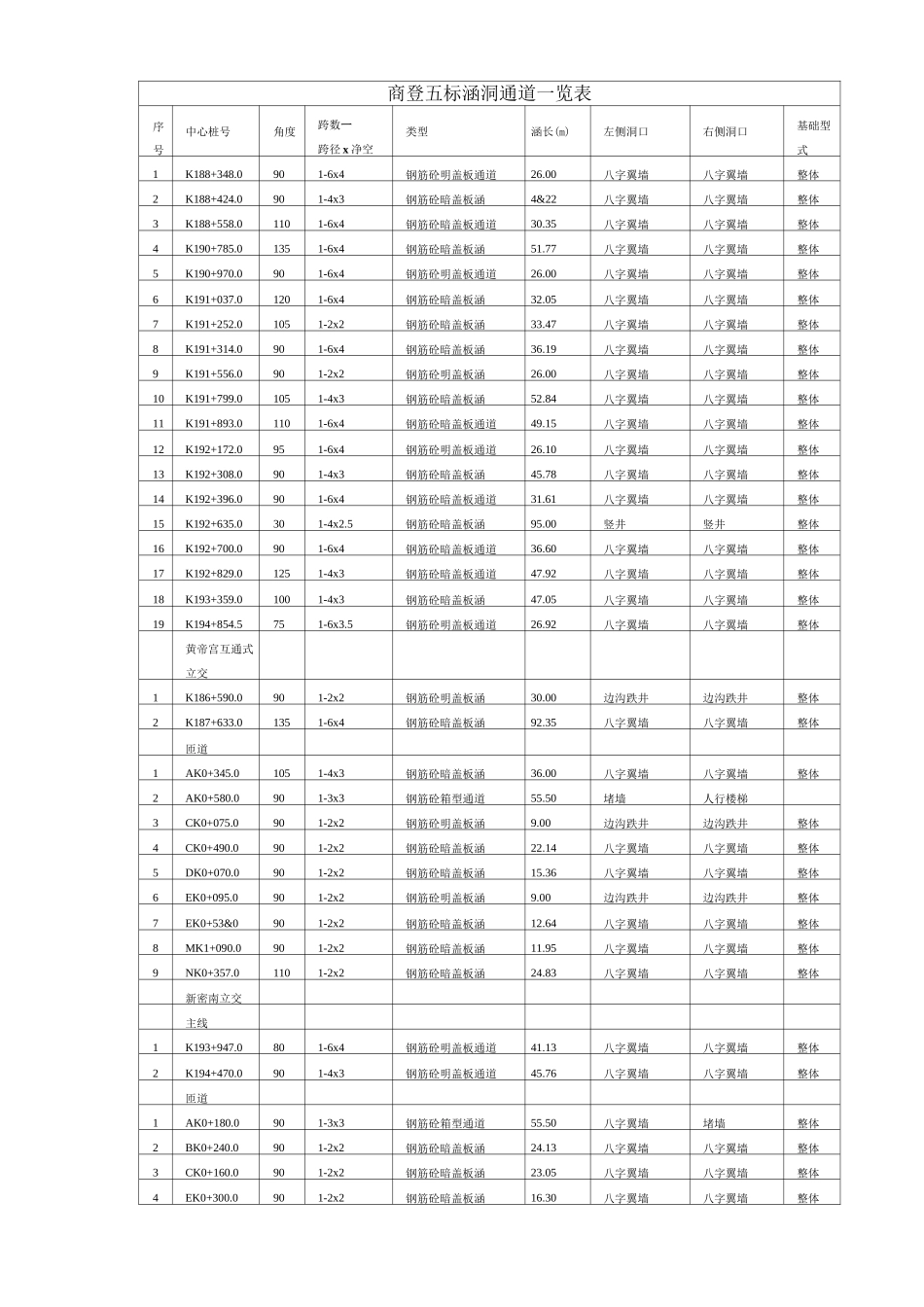

涵洞、通道施工方案一、编制依据及工程概况1.1、编制依据本施工组织设计是根据河南省商丘至登封高速公路郑州境段土建工程招标文件、施工图纸以及交通部颁发的 JTGF10-2006《公路路基施工技术规范》、JTG/TF50-2011《公路桥涵施工技术规范》、JTGF80/1-2004《公路工程质量检验评定标准》第一册（土建工程）等规范、标准，并结合本单位的实际情况和多年的施工经验，通过实地考察编制。1.2、工程概况本标段共有涵洞、通道 36 座，其中盖板涵 23 座、盖板通道 11 座、箱型通道 2座。净跨径有 2m、3m、4m、6m 四种，净髙有 2m、2.5m、3m、3.5m、4 五种。详见涵洞通道一览表。商登五标涵洞通道一览表序号中心桩号角度跨数一跨径 x 净空类型涵长(m)左侧洞口右侧洞口基础型式1K188+348.0901-6x4钢筋砼明盖板通道26.00八字翼墙八字翼墙整体2K188+424.0901-4x3钢筋砼暗盖板涵4&22八字翼墙八字翼墙整体3K188+558.01101-6x4钢筋砼暗盖板通道30.35八字翼墙八字翼墙整体4K190+785.01351-6x4钢筋砼暗盖板涵51.77八字翼墙八字翼墙整体5K190+970.0901-6x4钢筋砼明盖板通道26.00八字翼墙八字翼墙整体6K191+037.01201-6x4钢筋砼暗盖板涵32.05八字翼墙八字翼墙整体7K191+252.01051-2x2钢筋砼暗盖板涵33.47八字翼墙八字翼墙整体8K191+314.0901-6x4钢筋砼暗盖板涵36.19八字翼墙八字翼墙整体9K191+556.0901-2x2钢筋砼明盖板涵26.00八字翼墙八字翼墙整体10K191+799.01051-4x3钢筋砼暗盖板涵52.84八字翼墙八字翼墙整体11K191+893.01101-6x4钢筋砼暗盖板通道49.15八字翼墙八字翼墙整体12K192+172.0951-6x4钢筋砼明盖板通道26.10八字翼墙八字翼墙整体13K192+308.0901-4x3钢筋砼暗盖板涵45.78八字翼墙八字翼墙整体14K192+396.0901-6x4钢筋砼暗盖板通道31.61八字翼墙八字翼墙整体15K192+635.0301-4x2.5钢筋砼暗盖板涵95.00竖井竖井整体16K192+700.0901-6x4钢筋砼暗盖板通道36.60八字翼墙八字翼墙整体17K192+829.01251-4x3钢筋砼暗盖板通道47.92八字翼墙八字翼墙整体18K193+359.01001-4x3钢筋砼暗盖板涵47.05八字翼墙八字翼墙整体19K194+854.5751-6x3.5钢筋砼明盖板通道26.92八字翼墙八字翼墙整体黄帝宫互通式立交1K186+590.0901-2x2钢筋砼明盖板涵30.00边沟跌井边沟跌井整体2K187+633.01351-6x4钢筋砼暗盖板涵92.35八字翼墙八字翼墙整体匝道1AK0+345.01051-4x3钢筋砼暗盖板涵36.00八字翼墙八字翼墙整体2AK0+580.0901-3x3钢筋砼箱型通道55.50堵墙人行楼梯3CK0+075.0...
