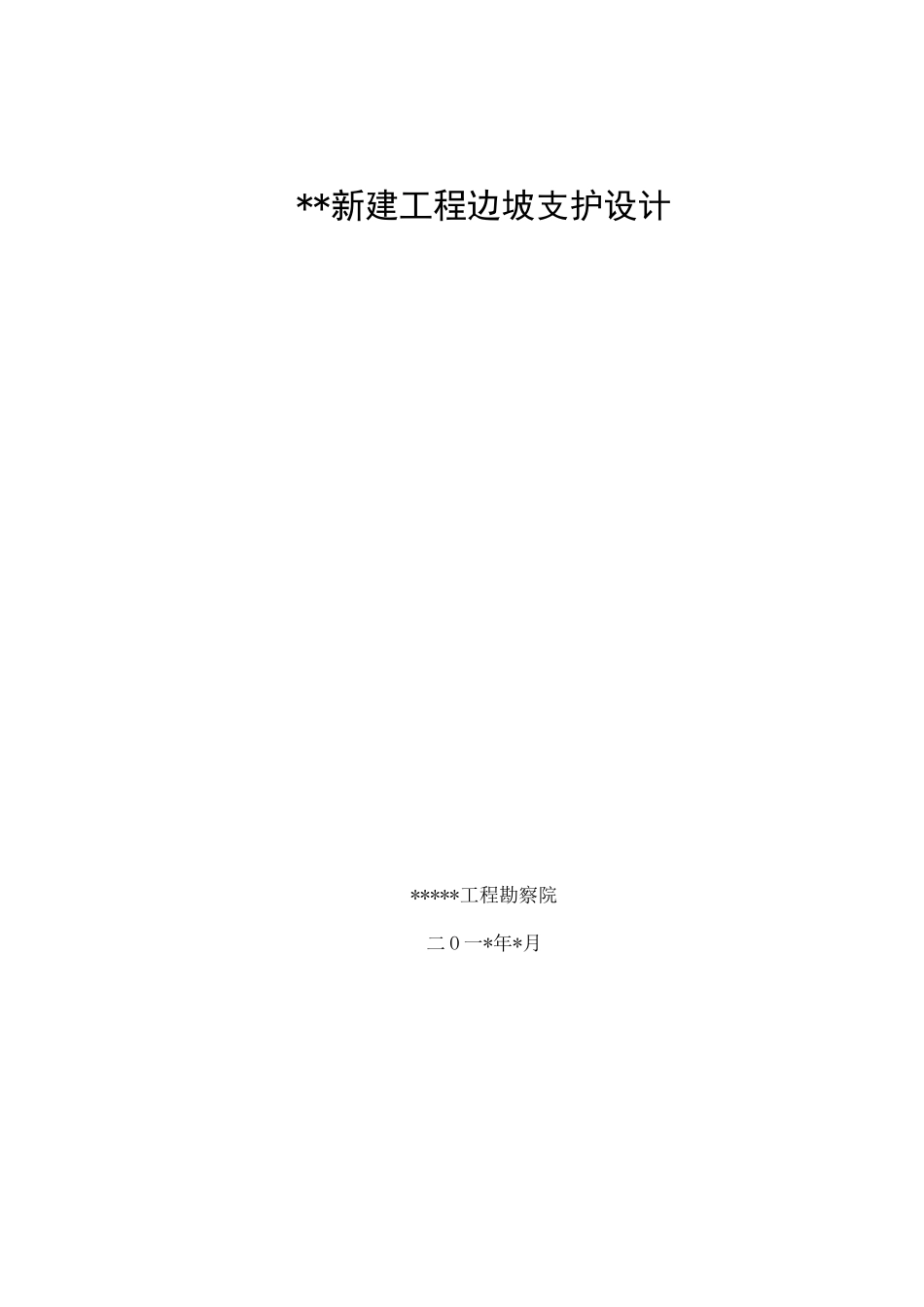

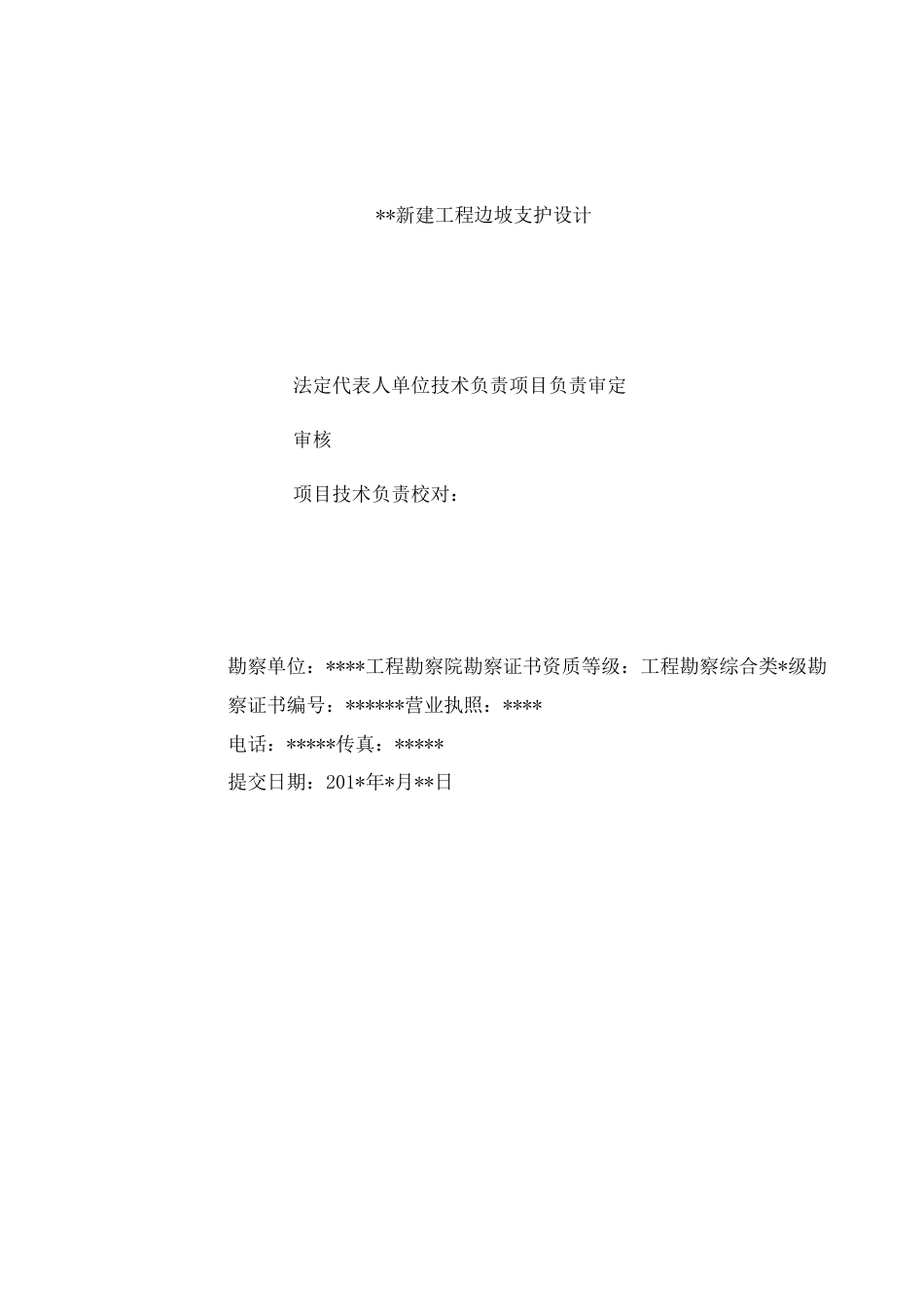

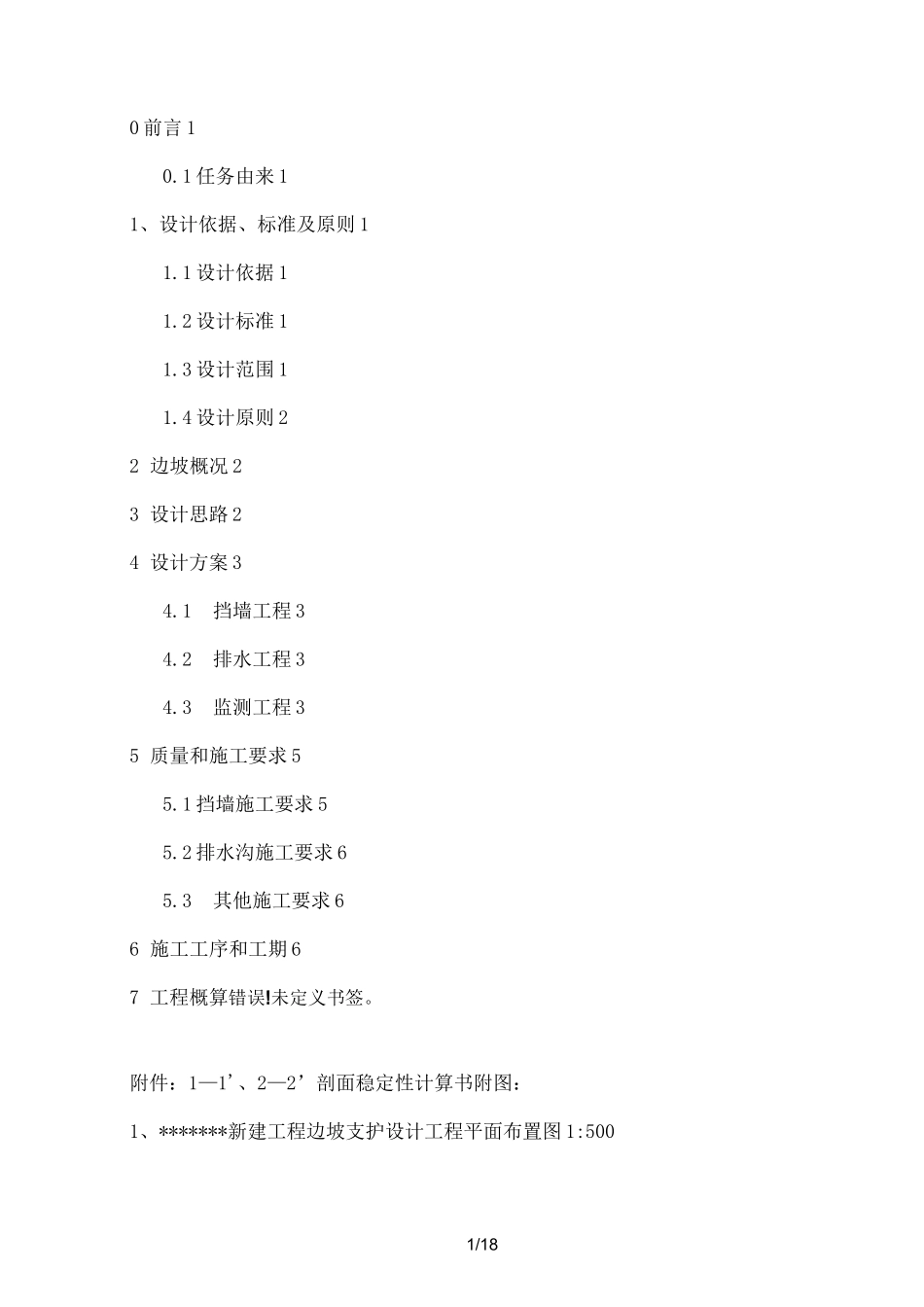

**新建工程边坡支护设计*****工程勘察院二 O 一*年*月**新建工程边坡支护设计法定代表人单位技术负责项目负责审定审核项目技术负责校对：勘察单位：****工程勘察院勘察证书资质等级：工程勘察综合类*级勘察证书编号：******营业执照：****电话：*****传真：*****提交日期：201*年*月**日1/180 前言 10.1 任务由来 11、设计依据、标准及原则 11.1 设计依据 11.2 设计标准 11.3 设计范围 11.4 设计原则 22 边坡概况 23 设计思路 24 设计方案 34.1挡墙工程 34.2排水工程 34.3监测工程 35 质量和施工要求 55.1 挡墙施工要求 55.2 排水沟施工要求 65.3其他施工要求 66 施工工序和工期 67 工程概算错误!未定义书签。附件：1—1'、2—2’剖面稳定性计算书附图：1、*******新建工程边坡支护设计工程平面布置图 1:5002/182、1—1’〜1—T 剖面结构图1:1003、板肋式锚杆挡墙断面图 1:504、截水沟、防护栏网示意图 1:10、505、监测点示意图 1:101/18某某新建工程边坡支护设计0 前言0.1 任务由来201*年*月，受**市电力设计院委托，**工程勘察院承担了**新建工程边坡支护设计工作。1、设计依据、标准及原则1.1 设计依据(1) 《建筑边坡工程技术规范》(GB50330—2013)；(2) 《建筑地基基础设计规范》(GB50007—2011)；(3) 《滑坡防治工程设计和施工技术规范》(DZ/T0219—2006)；(4) 《混凝土结构设计规范》(GB50010—2010)；(5) 《岩土锚杆(索)技术规程》(CECS22：2005)；(6) 《*******新建工程边坡支护勘察报告》(**工程勘察院)；(7) 其它现行设计施工规范、规定。1.2 设计标准拟支护边坡为岩质边坡，边坡岩体类型为 III 类，边坡高度 HW15m,如果边坡出现失稳，将严重影响*******的正常运行，因此，将本边坡工程的安全等级划分为二级，边坡稳定安全系数 1.3。板肋式锚杆挡墙设计使用年限 50 年。1.3 设计范围本次设计范围为**新建工程用地红线周围及进站道路两侧边坡，总长约***m。1.4 设计原则（1）通过本次治理，确保边坡稳定，消除安全隐患。（2）遵循技术可行性和经济合理性的原则。2/18（3）治理工程应尽可能减少对山体的破坏，确保坡体经过治理后景观和周边自然生态相协调。（4）边坡设计为动态设计，在实际施工中若遇地质条件发生较大变化或部分地段设计有变更时，应及时和设计单位联系，以便及时调整设计。2 边坡概况*******新建工程边坡位于***，地貌属侵蚀剥蚀丘陵地貌单元，自然地形坡度3...
