技术改造方案VIP免费

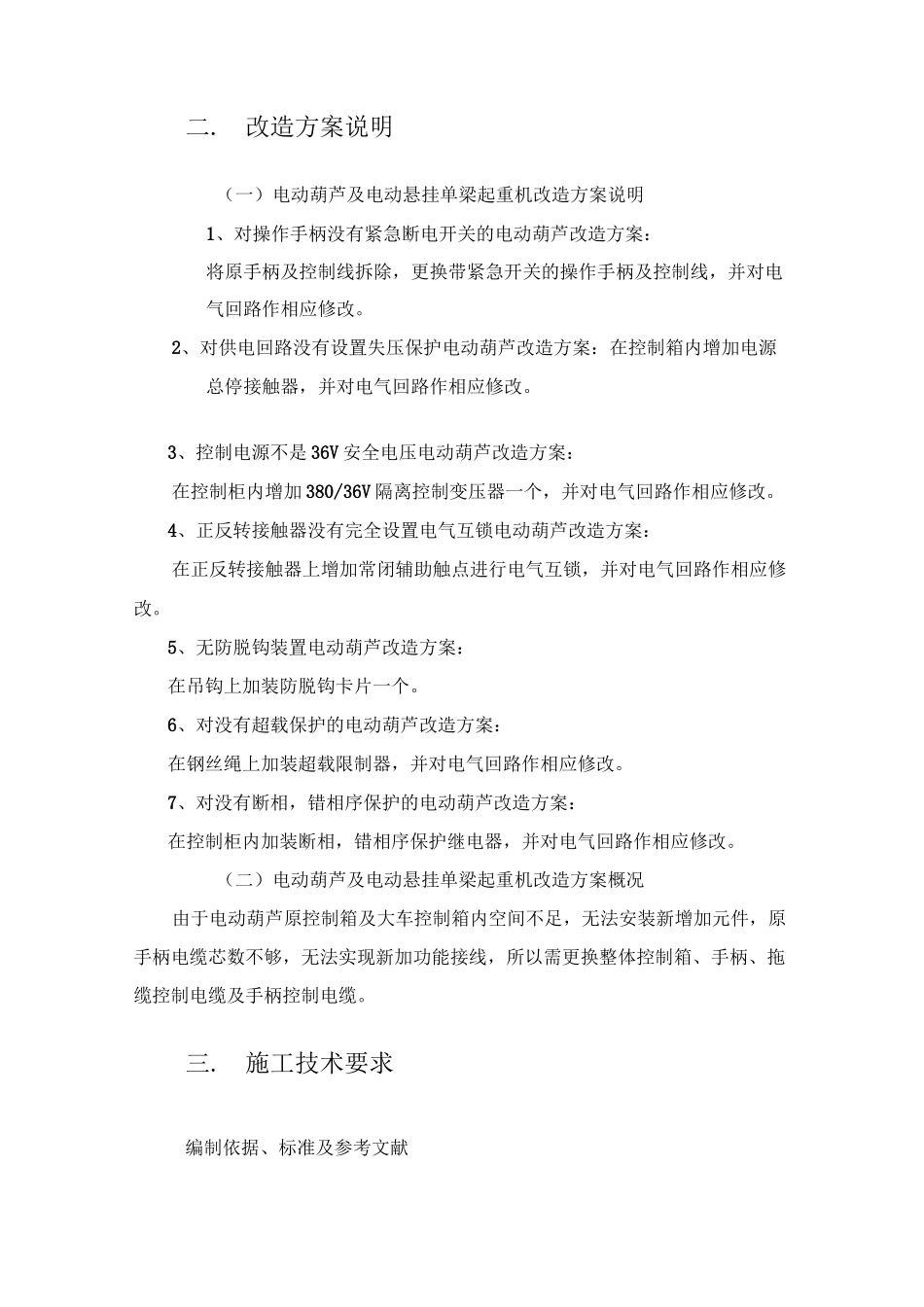

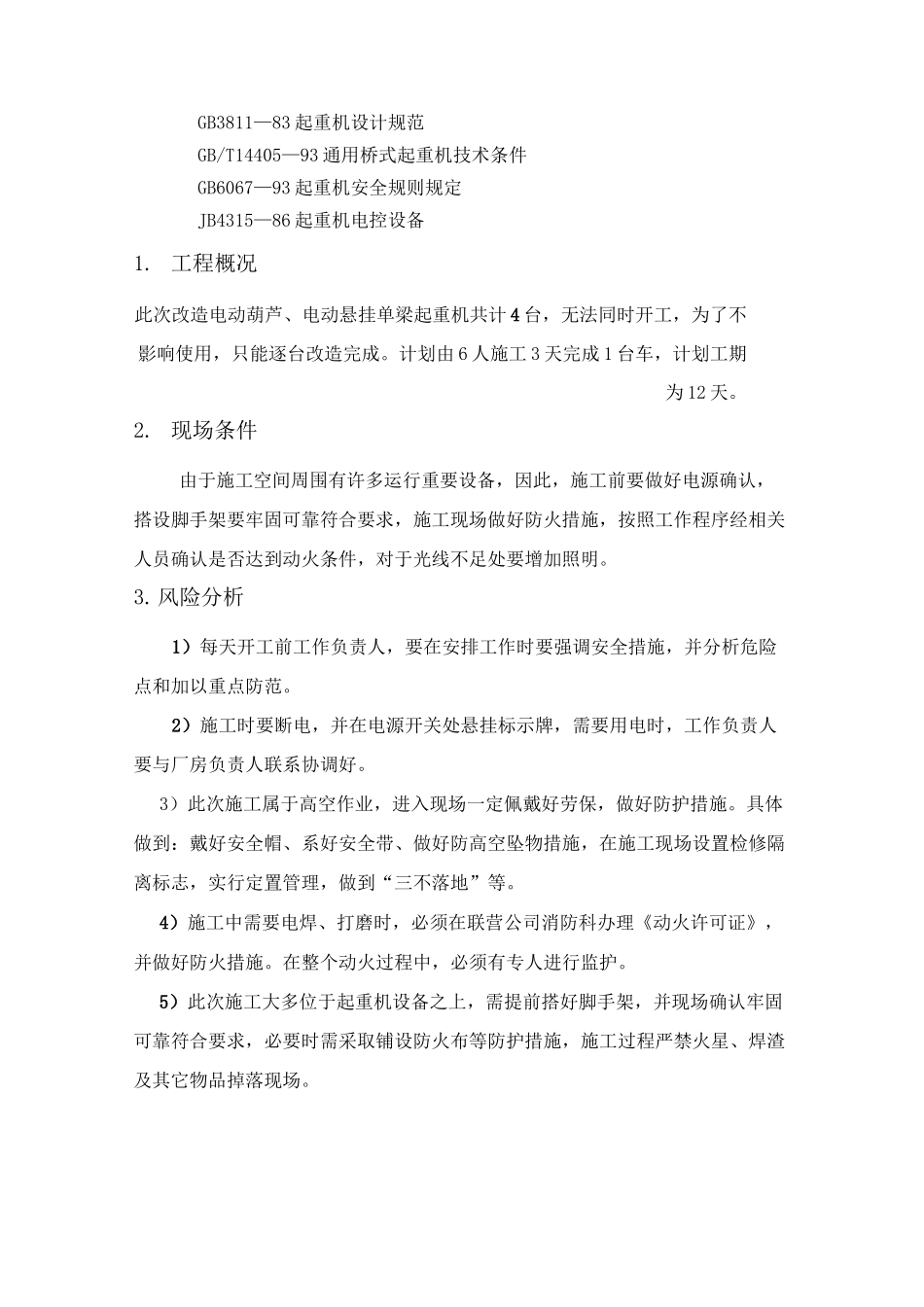

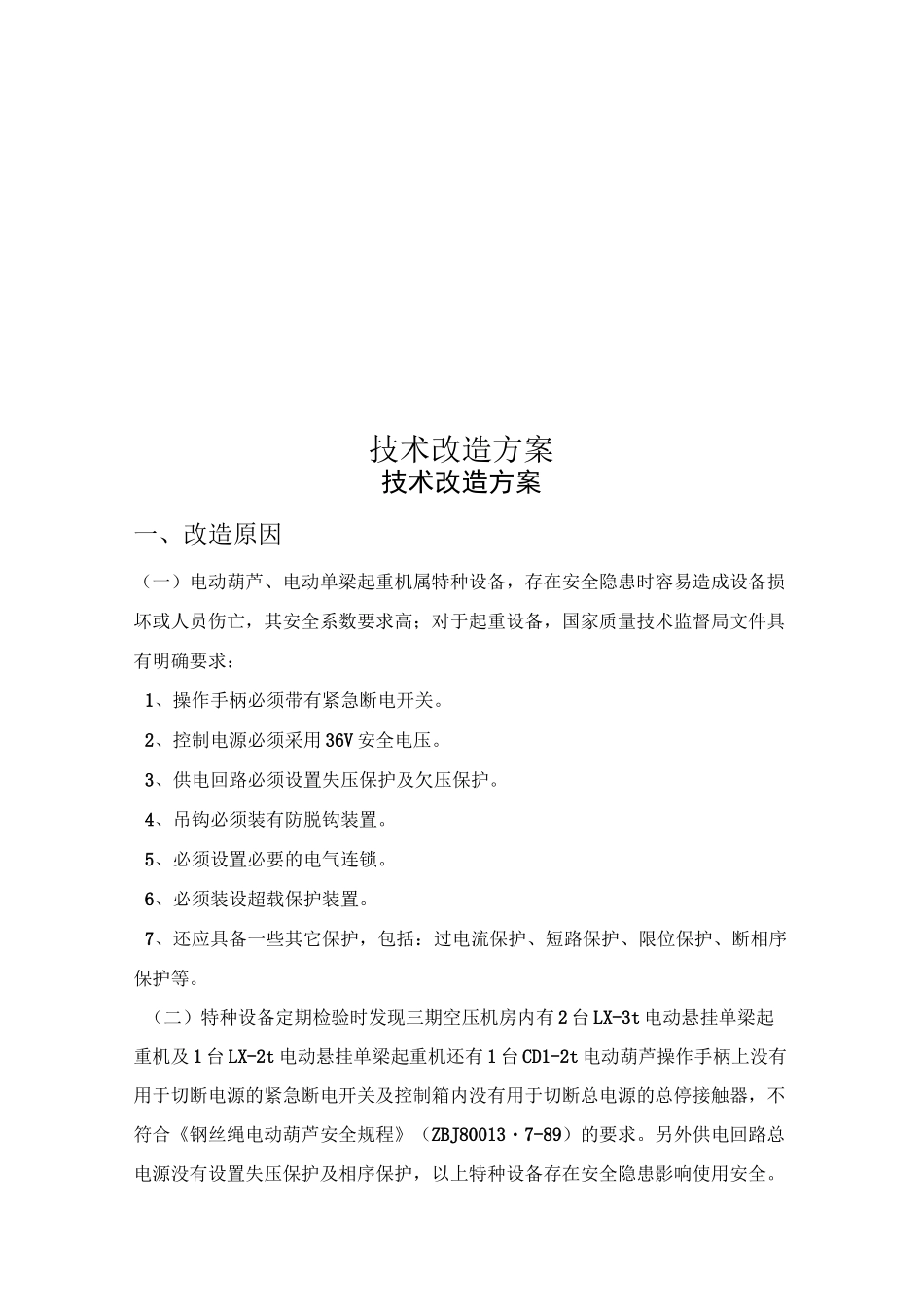

技术改造方案技术改造方案一、改造原因（一）电动葫芦、电动单梁起重机属特种设备，存在安全隐患时容易造成设备损坏或人员伤亡，其安全系数要求高；对于起重设备，国家质量技术监督局文件具有明确要求：1、操作手柄必须带有紧急断电开关。2、控制电源必须采用 36V 安全电压。3、供电回路必须设置失压保护及欠压保护。4、吊钩必须装有防脱钩装置。5、必须设置必要的电气连锁。6、必须装设超载保护装置。7、还应具备一些其它保护，包括：过电流保护、短路保护、限位保护、断相序保护等。（二）特种设备定期检验时发现三期空压机房内有 2 台 LX-3t 电动悬挂单梁起重机及 1 台 LX-2t 电动悬挂单梁起重机还有 1 台 CD1-2t 电动葫芦操作手柄上没有用于切断电源的紧急断电开关及控制箱内没有用于切断总电源的总停接触器，不符合《钢丝绳电动葫芦安全规程》（ZBJ80013・7-89）的要求。另外供电回路总电源没有设置失压保护及相序保护，以上特种设备存在安全隐患影响使用安全。二.改造方案说明（一）电动葫芦及电动悬挂单梁起重机改造方案说明1、对操作手柄没有紧急断电开关的电动葫芦改造方案：将原手柄及控制线拆除，更换带紧急开关的操作手柄及控制线，并对电气回路作相应修改。2、对供电回路没有设置失压保护电动葫芦改造方案：在控制箱内增加电源总停接触器，并对电气回路作相应修改。3、控制电源不是 36V 安全电压电动葫芦改造方案：在控制柜内增加 380/36V 隔离控制变压器一个，并对电气回路作相应修改。4、正反转接触器没有完全设置电气互锁电动葫芦改造方案：在正反转接触器上增加常闭辅助触点进行电气互锁，并对电气回路作相应修改。5、无防脱钩装置电动葫芦改造方案：在吊钩上加装防脱钩卡片一个。6、对没有超载保护的电动葫芦改造方案：在钢丝绳上加装超载限制器，并对电气回路作相应修改。7、对没有断相，错相序保护的电动葫芦改造方案：在控制柜内加装断相，错相序保护继电器，并对电气回路作相应修改。（二）电动葫芦及电动悬挂单梁起重机改造方案概况由于电动葫芦原控制箱及大车控制箱内空间不足，无法安装新增加元件，原手柄电缆芯数不够，无法实现新加功能接线，所以需更换整体控制箱、手柄、拖缆控制电缆及手柄控制电缆。三.施工技术要求编制依据、标准及参考文献GB3811—83 起重机设计规范GB/T14405—93 通用桥式起重机技术条件GB6067—93 起重机安全规则规定JB4315—86 起重机电控设备1. 工程概况此次改造电动葫...
