室内采暖管道安装技术交底VIP免费

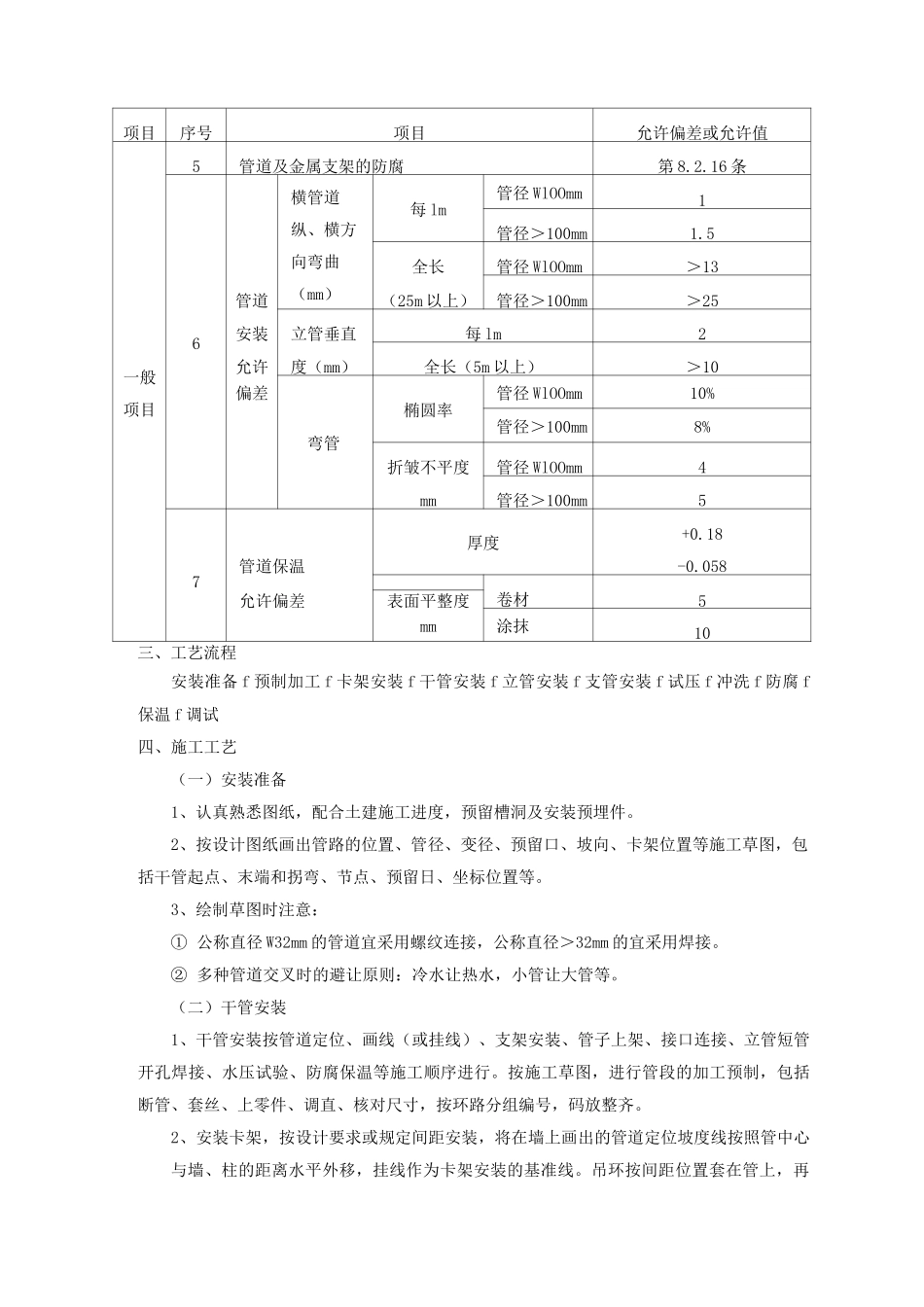

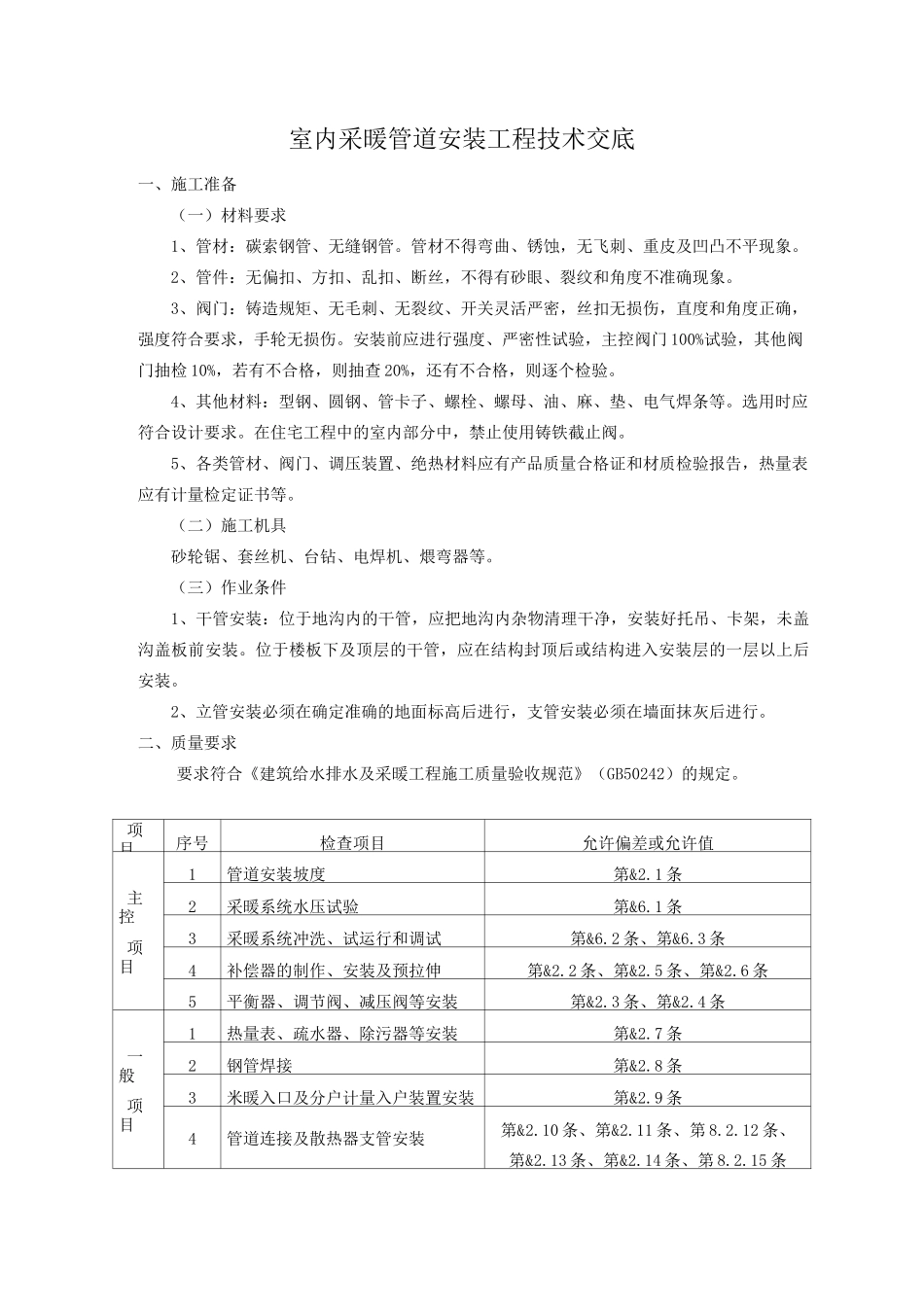

室内采暖管道安装工程技术交底一、施工准备（一）材料要求1、管材：碳索钢管、无缝钢管。管材不得弯曲、锈蚀，无飞刺、重皮及凹凸不平现象。2、管件：无偏扣、方扣、乱扣、断丝，不得有砂眼、裂纹和角度不准确现象。3、阀门：铸造规矩、无毛刺、无裂纹、开关灵活严密，丝扣无损伤，直度和角度正确，强度符合要求，手轮无损伤。安装前应进行强度、严密性试验，主控阀门 100%试验，其他阀门抽检 10%，若有不合格，则抽查 20%，还有不合格，则逐个检验。4、其他材料：型钢、圆钢、管卡子、螺栓、螺母、油、麻、垫、电气焊条等。选用时应符合设计要求。在住宅工程中的室内部分中，禁止使用铸铁截止阀。5、各类管材、阀门、调压装置、绝热材料应有产品质量合格证和材质检验报告，热量表应有计量检定证书等。（二）施工机具砂轮锯、套丝机、台钻、电焊机、煨弯器等。（三）作业条件1、干管安装：位于地沟内的干管，应把地沟内杂物清理干净，安装好托吊、卡架，未盖沟盖板前安装。位于楼板下及顶层的干管，应在结构封顶后或结构进入安装层的一层以上后安装。2、立管安装必须在确定准确的地面标高后进行，支管安装必须在墙面抹灰后进行。二、质量要求要求符合《建筑给水排水及采暖工程施工质量验收规范》（GB50242）的规定。项目序号检查项目允许偏差或允许值主控项目1管道安装坡度第&2.1 条2采暖系统水压试验第&6.1 条3采暖系统冲洗、试运行和调试第&6.2 条、第&6.3 条4补偿器的制作、安装及预拉伸第&2.2 条、第&2.5 条、第&2.6 条5平衡器、调节阀、减压阀等安装第&2.3 条、第&2.4 条一般项目1热量表、疏水器、除污器等安装第&2.7 条2钢管焊接第&2.8 条3米暖入口及分户计量入户装置安装第&2.9 条4管道连接及散热器支管安装第&2.10 条、第&2.11 条、第 8.2.12 条、第&2.13 条、第&2.14 条、第 8.2.15 条项目序号项目允许偏差或允许值5管道及金属支架的防腐第 8.2.16 条横管道纵、横方向弯曲（mm）每 lm管径 WlOOmm1管径＞100mm1.5全长管径 WlOOmm＞13管道（25m 以上）管径＞100mm＞256安装立管垂直每 lm2一般项目允许度（mm）全长（5m 以上）＞10偏差椭圆率管径 WlOOmm10%弯管管径＞100mm8%折皱不平度管径 WlOOmm4mm管径＞100mm57管道保温厚度+0.18-0.058卷材允许偏差表面平整度5mm涂抹10三、工艺流程安装准备 f 预制加工 f 卡架安装 f 干管安装 f 立管安装 f 支管安装 f 试压 f 冲洗 f 防腐 f保温 f ...
